Пневмоаппарат клапанный 18.000 чертежи

18.000 СБ_Пневмоаппарат клапанный
18.000 СП_Пневмоаппарат клапанный
18.001_Корпус
18.001_Корпус аксонометрия
18.002_Клапан
18.003_Шпиндель
18.004_Кольцо сальника
18.005_Втулка сальника
18.006_Гайка накидная
18.007_Маховичок

Задание 18 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Пневмоаппарат клапанный 18.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:07 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline
Скачать чертежи, дипломные, курсовые и лабораторные работы

engineerklubДата: Четверг, 04.06.2020, 08:48 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов. Конический клапан 2, завальцованный в конце шпинделя 3, при вращении последнего перемещается с ним в осевом направлении и перекрывает своим конусом проходное отверстие.
Клапан завальцован в шпиндель с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия и свободно вращаться относительно шпинделя. Это предохраняет рабочую коническую поверхность от быстрого разрушения. Выходной конец шпинделя уплотняется сальниковым устройством.

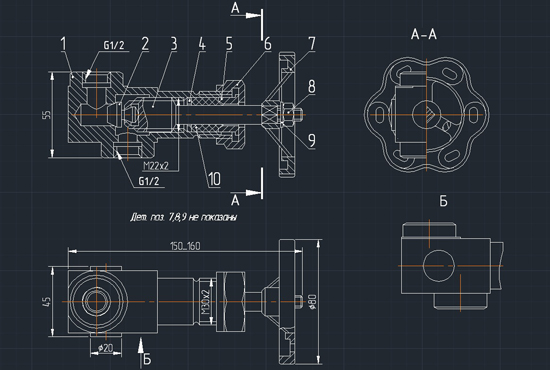

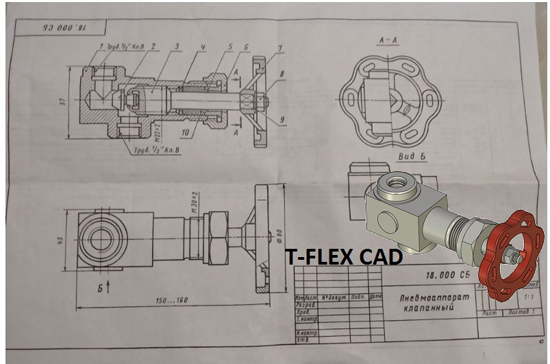

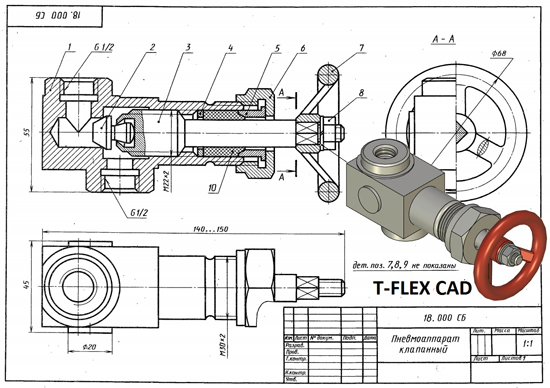

Пневмоаппарат клапанный 18.000 сборочный чертеж
Пневмоаппарат клапанный 18.000 спецификация
Корпус 18.001
Клапан 18.002
Шпиндель 18.003
Кольцо сальника 18.004
Втулка сальника 18.005
Гайка накидная 18.006
Маховичок 18.007

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Среда, 08.09.2021, 14:10 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline

скачать Пневмоаппарат клапанный 18.000 чертежи солид
Пневмоаппарат клапанный 18.000 solidworks детали
Пневмоаппарат клапанный 18.000 solidworks чертежи
Пневмоаппарат клапанный 18.000 solidworks модели
Пневмоаппарат клапанный 18.000 сборка solidworks
Пневмоаппарат клапанный 18.000 солидворкс 3д
Пневмоаппарат клапанный 18.000 солид воркс чертежи
Пневмоаппарат клапанный 18.000 деталирование

СКАЧАТЬ 3Д
СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Вторник, 28.09.2021, 10:34 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline

Пневмоаппарат клапанный автокад
Пневмоаппарат клапанный сборочный чертеж
Пневмоаппарат клапанный чертежи
Пневмоаппарат клапанный деталировка
Пневмоаппарат клапанный скачать
Пневмоаппарат клапанный AutoCAD 3д модель

СКАЧАТЬ

СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Пятница, 20.01.2023, 05:44 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline
Пневмоаппарат клапанный 18.000 t-flex

Пневмоаппарат клапанный 18.000 т-флекс
Пневмоаппарат клапанный t-flex
Пневмоаппарат клапанный т-флекс
Пневмоаппарат клапанный СКАЧАТЬ ЧЕРТЕЖИ

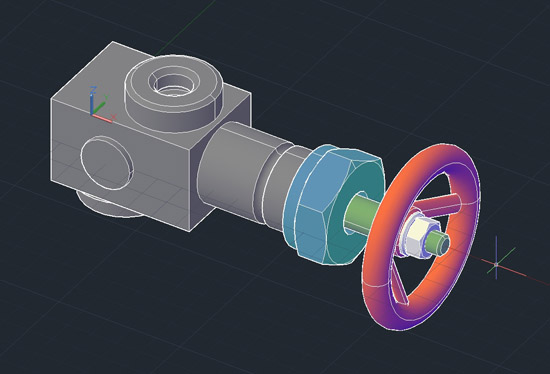

Пневмоаппарат клапанный 3Д МОДЕЛЬ
