Пневмоаппарат настраиваемый 20.000 чертежи

20.000 СБ_Пневмоаппарат настраиваемый
20.000 СБ_Пневмоаппарат настраиваемый аксонометрия
20.000 СП_Пневмоаппарат настраиваемый
20.001_Шток
20.002_Гайка нажимная
20.003_Пружина
20.004_Контрогайка
20.006_Корпус
20.007_Седло клапана

Задание 20 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Пневмоаппарат настраиваемый 20.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:07 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Скачать чертежи, дипломные, курсовые и лабораторные работы

engineerklubДата: Четверг, 04.06.2020, 08:44 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline

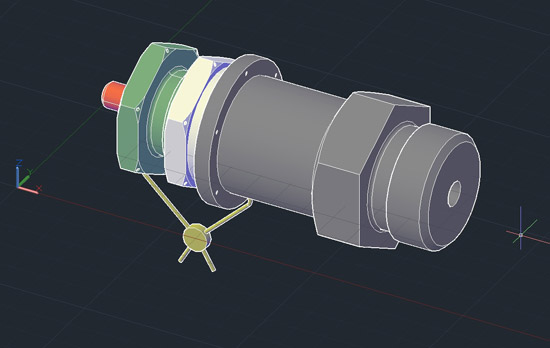

Настраиваемый пневмоаппарат служит для уменьшения давления в сети. Он рассчитан на давление 0,009...0,011 Па. В корпусе 6 запрессовано седло 7. Шарик 8 клапана под действием пружины 3 прижимается штоком 1 и плотно перекрывает проходное отверстие в седле 7. Клапан регулируется на необходимое давление поджатием пружины с помощью нажимной гайки 2. Положение нажимной гайки после регулирования фиксируется контргайкой, после чего устанавливается контрольная пломба 5. Если давление в сети превышает предусмотренное, шарик 8 клапана отжимается и выходное отверстие открывается. При достижении предусмотренного давления клапан закрывается.

Пневмоаппарат настраиваемый 20.000 сборочный чертеж
Пневмоаппарат настраиваемый 20.000 срецификация
Шток 20.001
Гайка нажимная 20.002
Пружина 20.003
Контрогайка 20.004
Корпус 20.006
Седло клапана 20.007

СКАЧАТЬ

СКАЧАТЬ 2Д
