Клапан переливной 22.000 чертежи

22.000 Клапан переливной

22.000 СП_Клапан переливной
22.001_Тарелка
22.002_Гайка накидная
22.003_Клапан
22.004_Корпус
22.004_Корпус аксонометрия
22.005_Резина
22.006_Пружина

Задание 22 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Клапан переливной 22.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:12 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Контрольные работы по физике,химии, философии, дискретная математика

engineerklubДата: Четверг, 04.06.2020, 08:38 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Переливной клапан служит для уменьшения давления в гидравлической или пневматической сети, к которой он присоединяется с помощью трубной резьбы. Клапан под давлением тарированной пружины плотно перекрывает проходное отверстие в корпусе. При повышении давления в сети выше расчетного клапан открывается, при этом избыточная жидкость или газ устремляется из отверстия А в отверстие Б (см. схему).

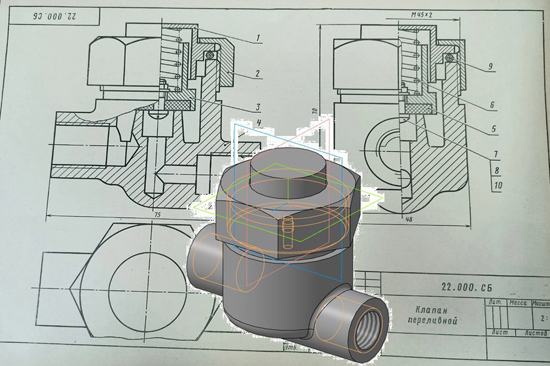

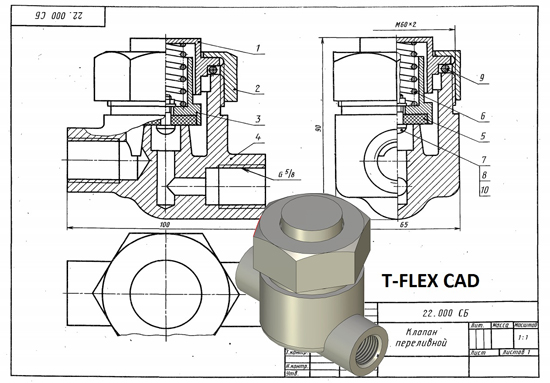

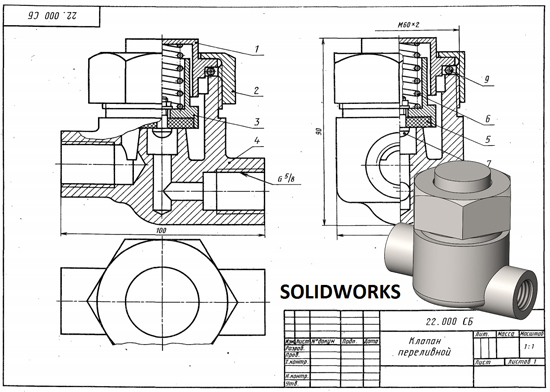

Клапан переливной 22.000 сборочный чертеж
Клапан переливной 22.000 спецификация
Тарелка 22.001
Гайка накидная 22.002
Клапан 22.003
Корпус 22.004
Резина 22.005
Пружина 22.006

СКАЧАТЬ

СКАЧАТЬ 2Д
