Усеченная призма. Задание 37
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:40 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

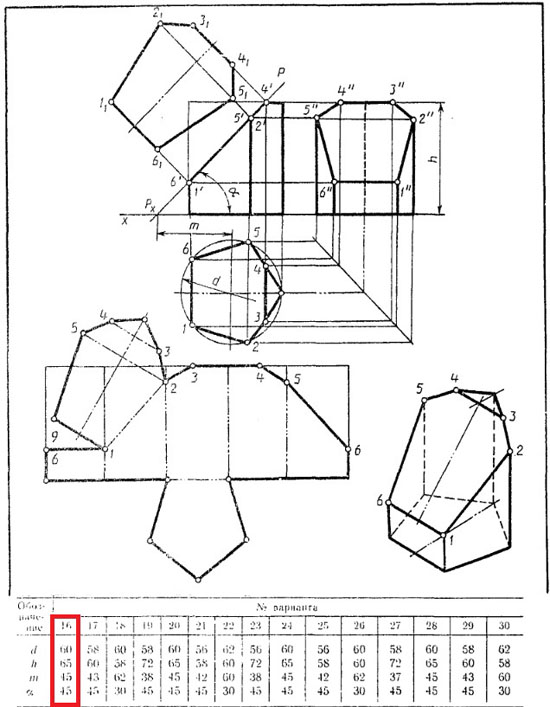

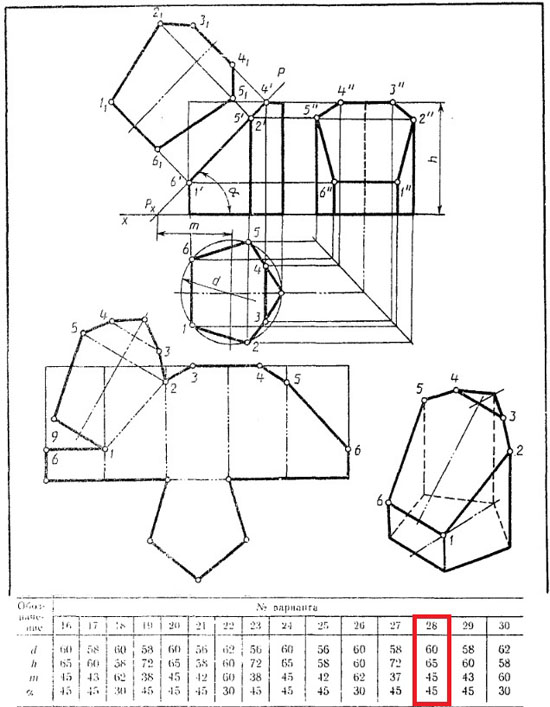

| Вариант 16 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 16 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:40 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

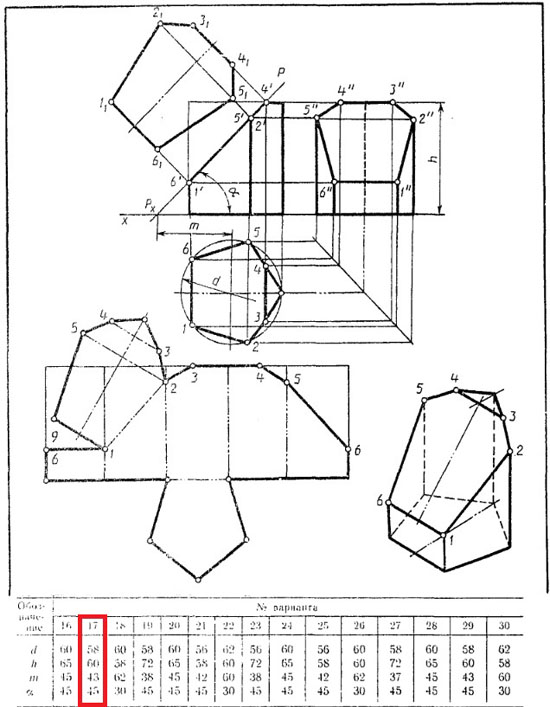

| Вариант 17 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 60 мм
m = 43 мм
а° = 45 град
Вариант 17 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:41 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

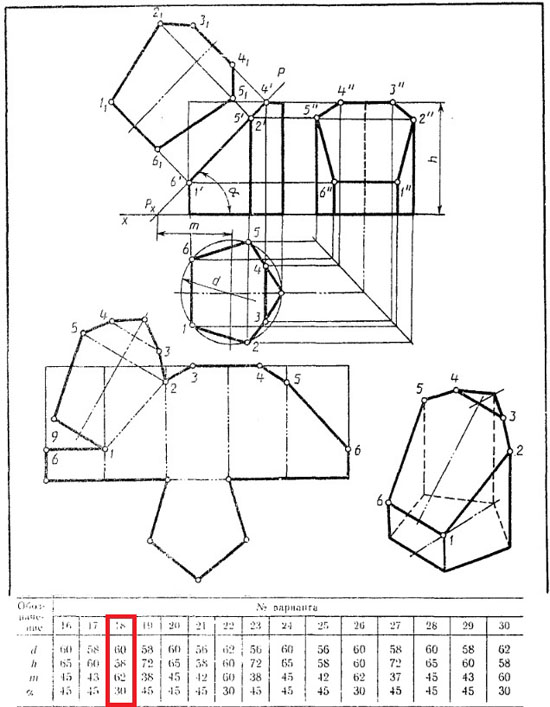

| Вариант 18 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 58 мм
m = 62 мм
а° = 30 град
Вариант 18 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:42 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Вариант 19 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 72 мм
m = 38 мм
а° = 45 град
Вариант 19 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:43 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

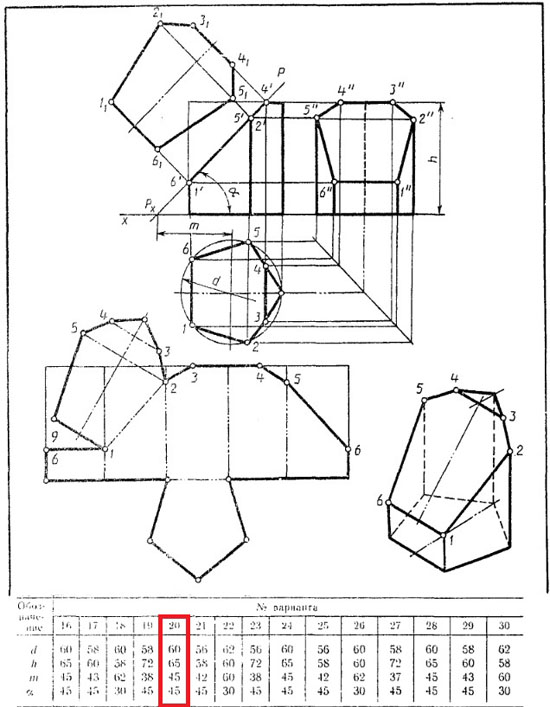

| Вариант 20 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 20 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:43 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

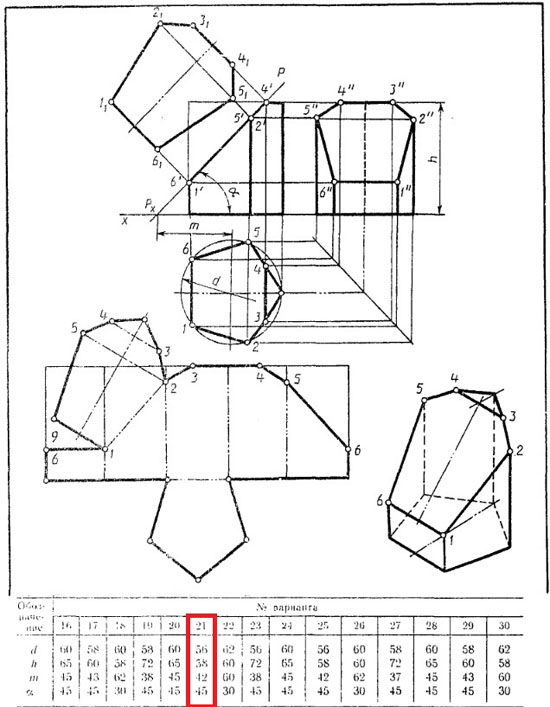

| Вариант 21 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 58 мм
m = 42 мм
а° = 45 град
Вариант 21 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:44 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

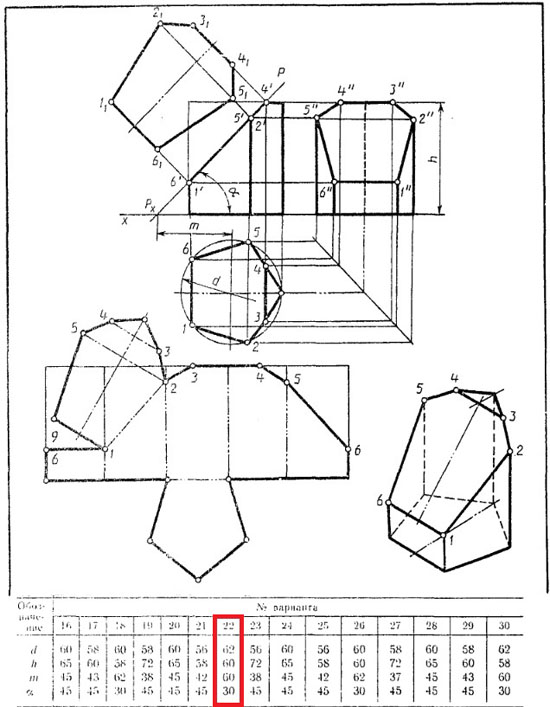

| Вариант 22 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 62 мм
h = 60 мм
m = 60 мм
а° = 30 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 22 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:44 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

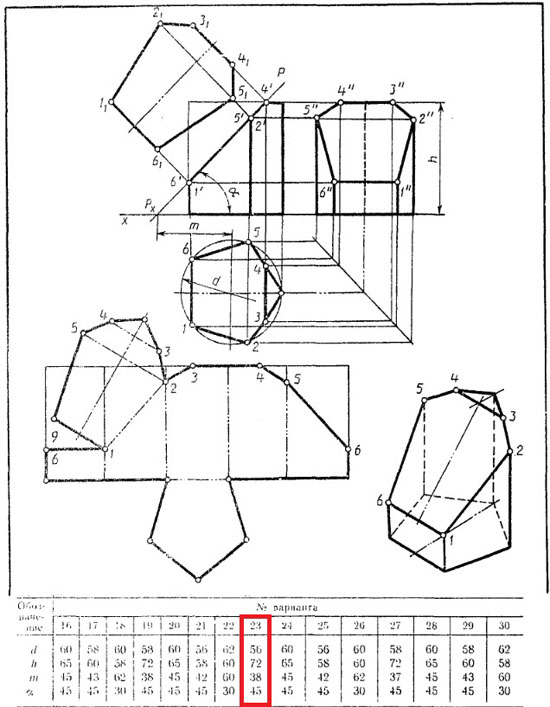

| Вариант 23 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 72 мм
m = 38 мм
а° = 45 град
Вариант 23 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:45 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

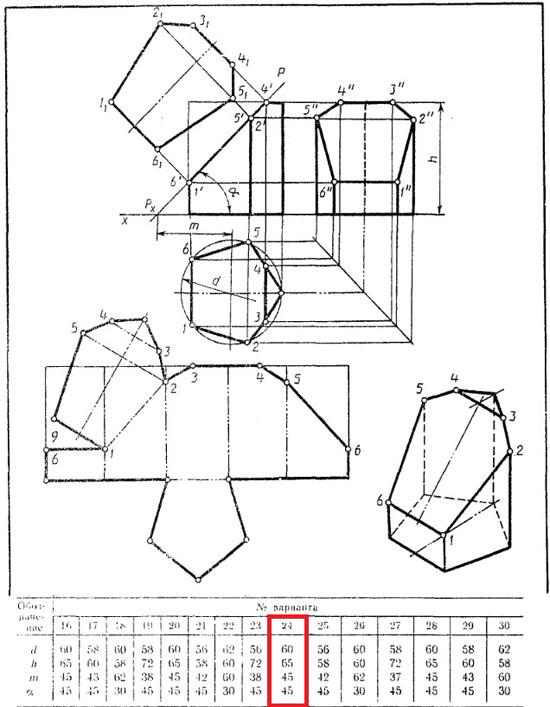

| Вариант 24 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Вариант 24 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:46 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Вариант 25 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 58 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 25 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:46 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

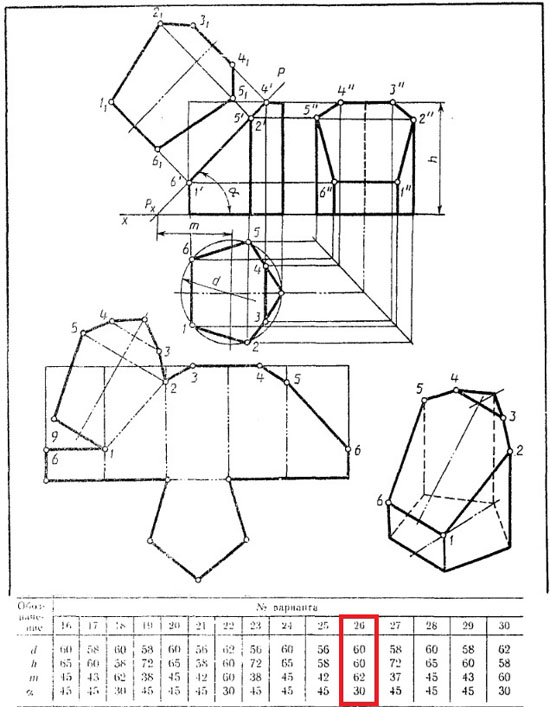

| Вариант 26 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 60 мм
m = 62 мм
а° = 30 град
Вариант 26 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:47 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

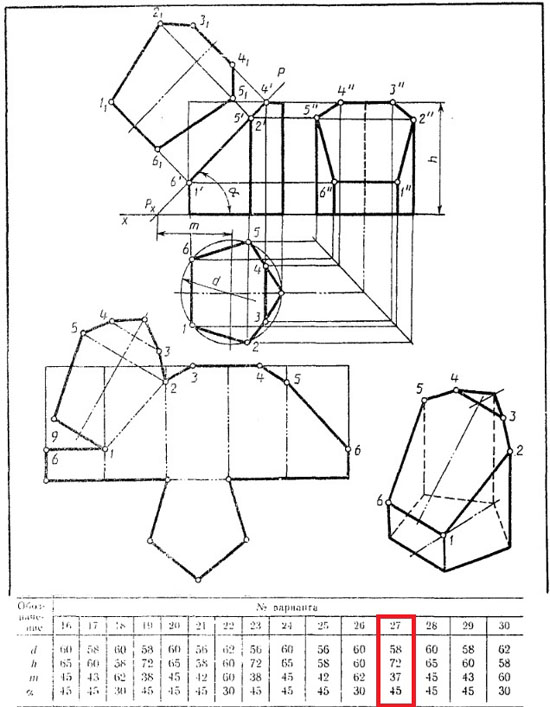

| Вариант 27 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 72 мм
m = 37 мм
а° = 45 град
Вариант 27 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:47 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Вариант 28 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 28 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:48 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

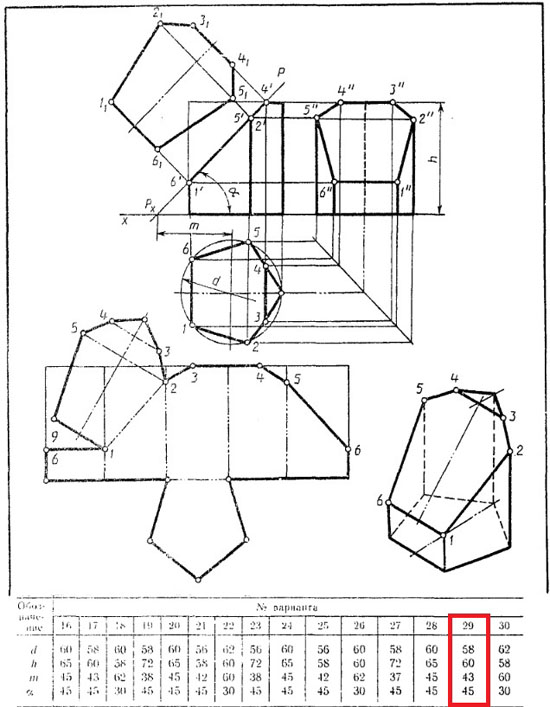

| Вариант 29 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 60 мм
m = 43 мм
а° = 45 град
Вариант 29 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:48 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

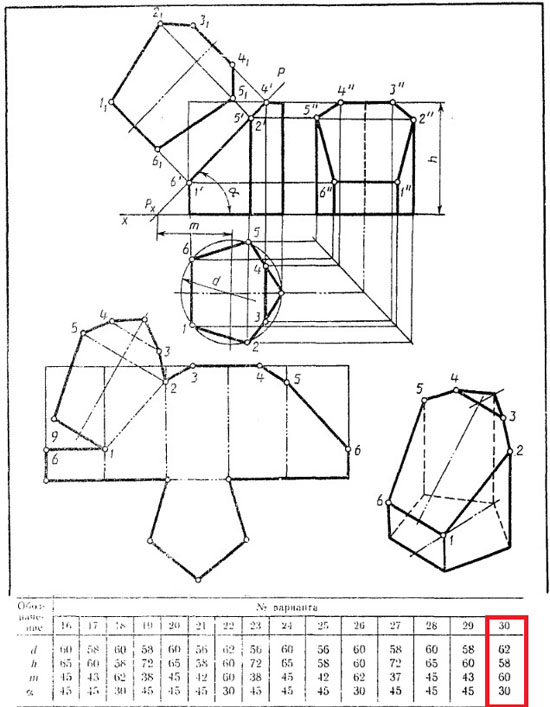

| Вариант 30 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 62 мм
h = 58 мм
m = 60 мм
а° = 30 град
Вариант 30 Усеченная призма СКАЧАТЬ
|
| |
|
|
