Усеченная призма. Задание 37
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:31 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

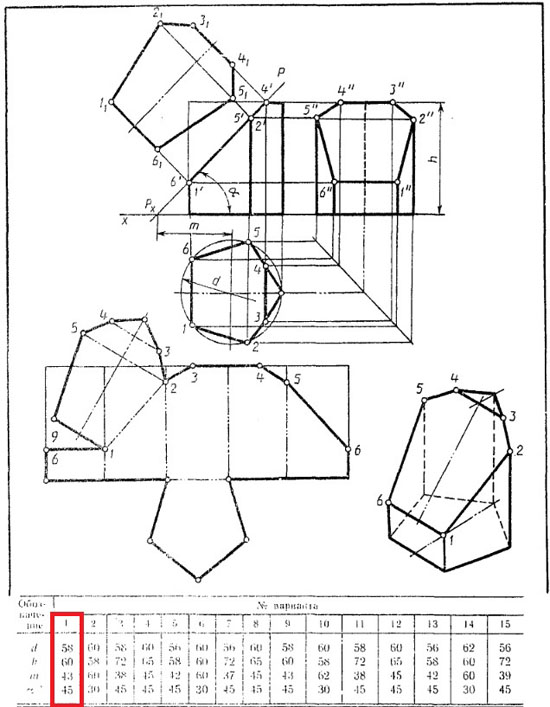

| Вариант 1 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 60 мм
m = 43 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 1 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:32 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Вариант 2 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 58 мм
m = 60 мм
а° = 30 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 2 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:32 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

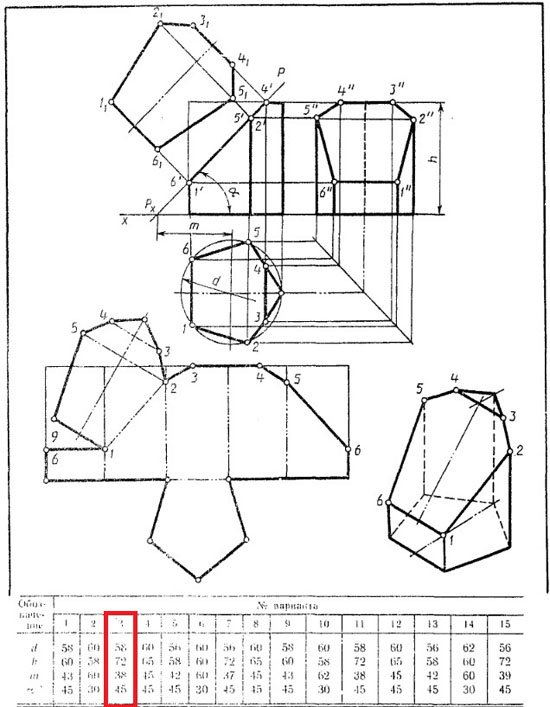

| Вариант 3 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 72 мм
m = 38 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 3 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:33 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

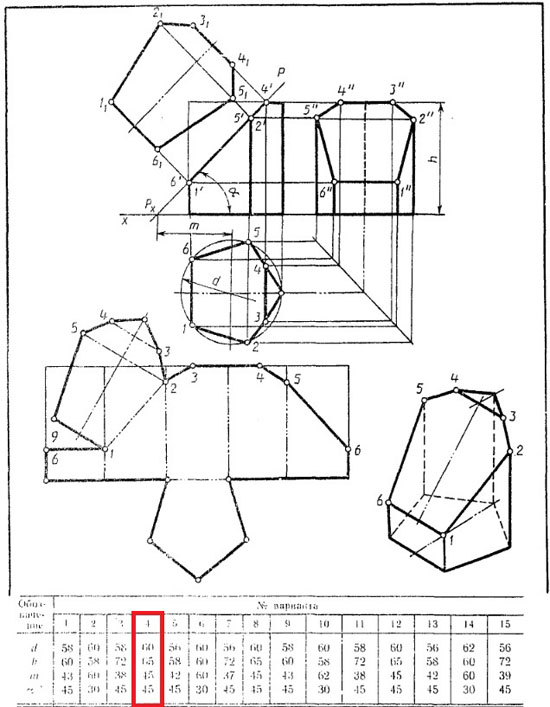

| Вариант 4 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 4 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:33 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

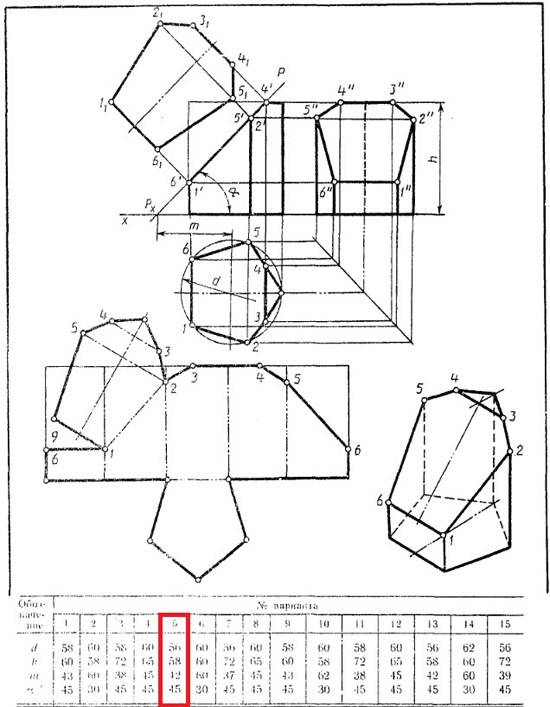

| Вариант 5 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 58 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 5 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:34 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

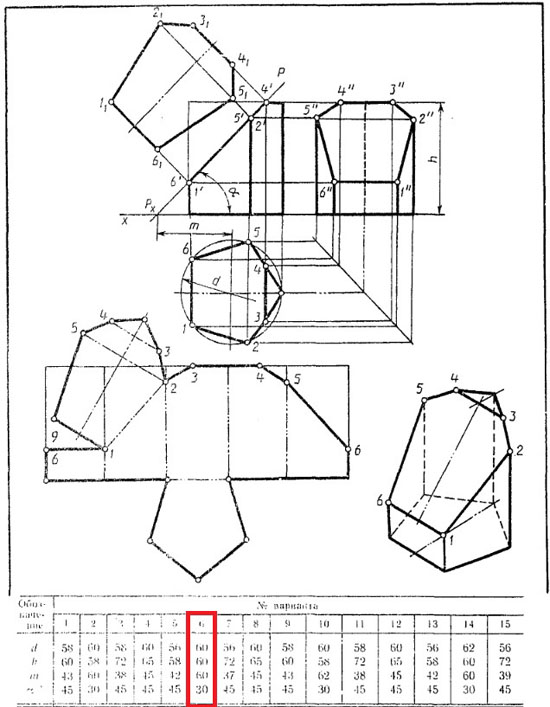

| Вариант 6 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 60 мм
m = 60 мм
а° = 30 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 6 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:34 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

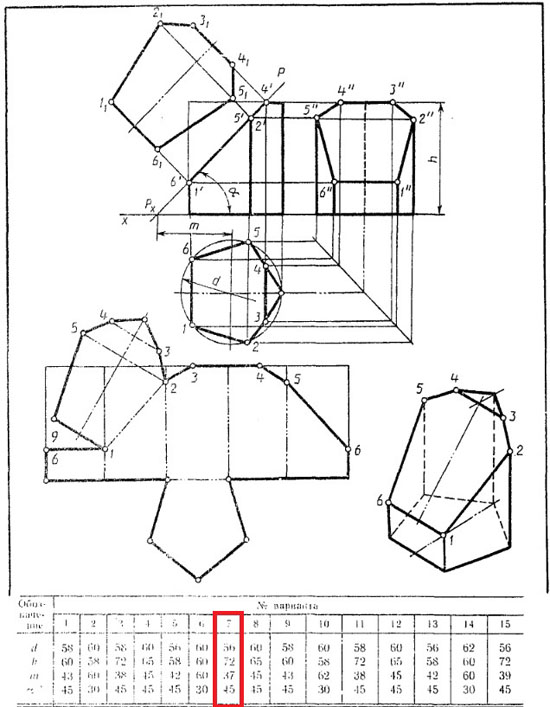

| Вариант 7 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 72 мм
m = 37 мм
а° = 45 град
Вариант 7 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:35 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

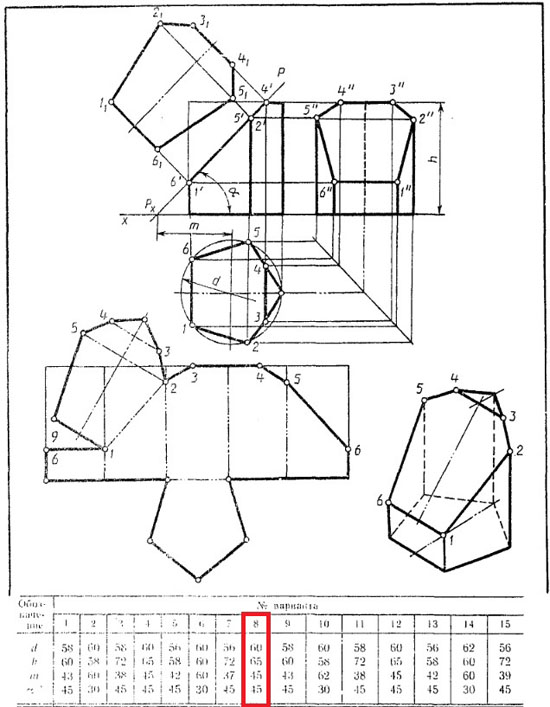

| Вариант 8 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Вариант 8 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:35 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

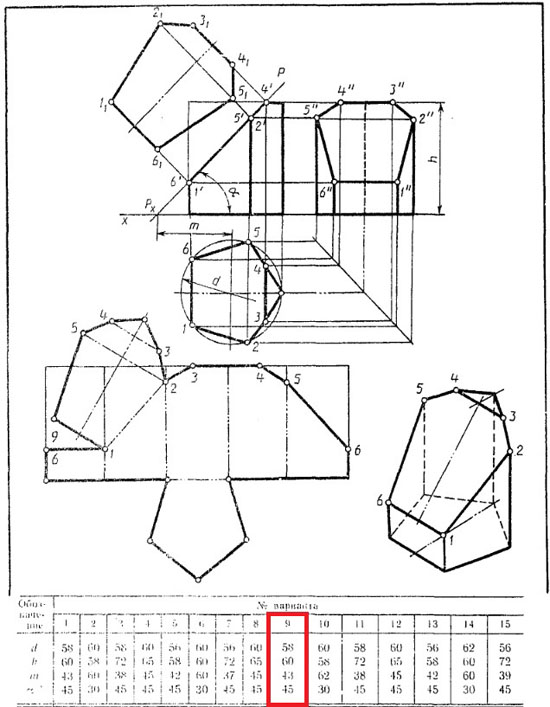

| Вариант 9 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 60 мм
m = 43 мм
а° = 45 град
Вариант 9 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:36 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

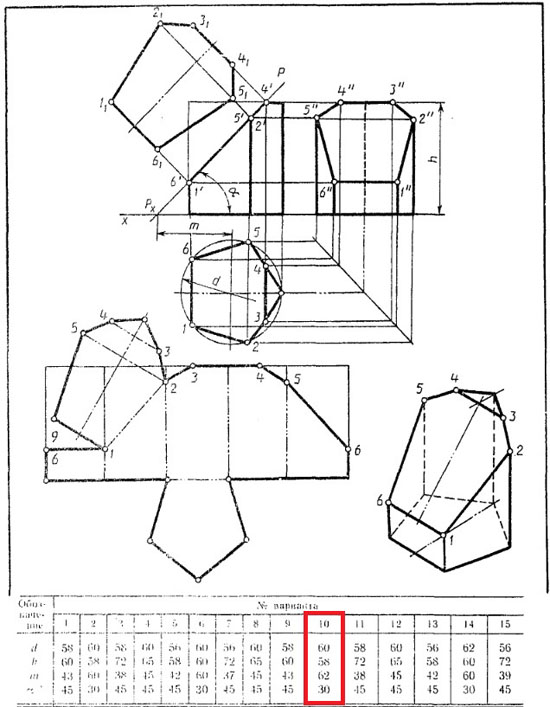

| Вариант 10 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 58 мм
m = 62 мм
а° = 30 град
Вариант 10 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:37 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

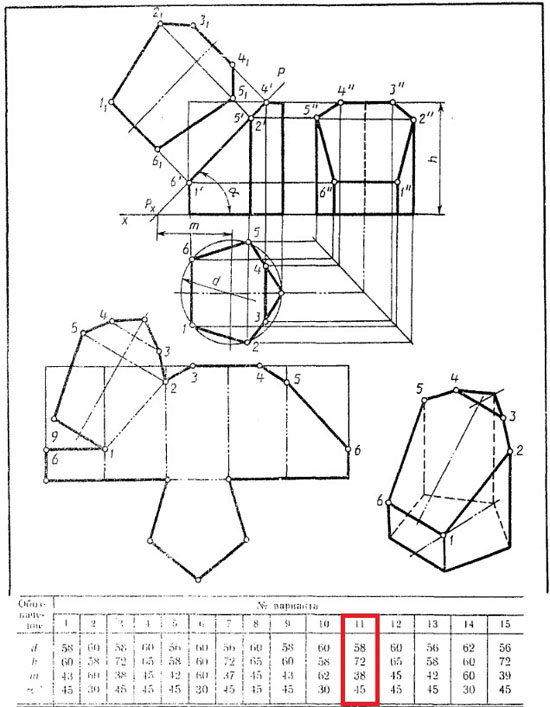

| Вариант 11 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 58 мм
h = 72 мм
m = 38 мм
а° = 45 град
Вариант 11 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:37 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

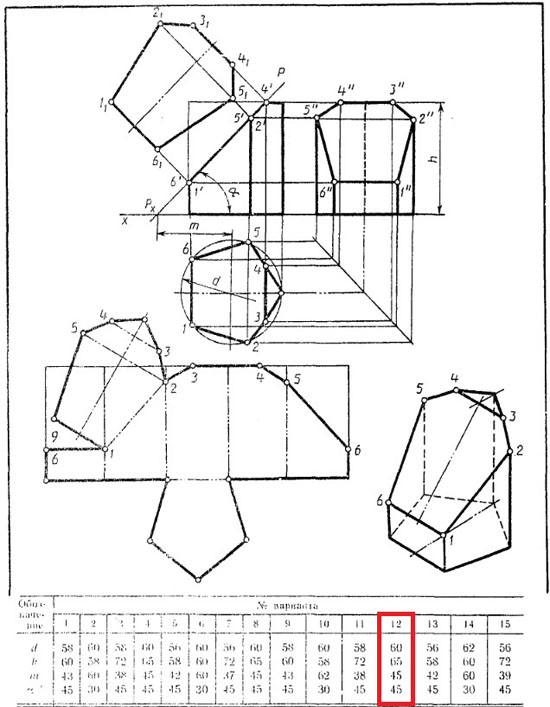

| Вариант 12 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 60 мм
h = 65 мм
m = 45 мм
а° = 45 град
Вариант 12 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:38 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

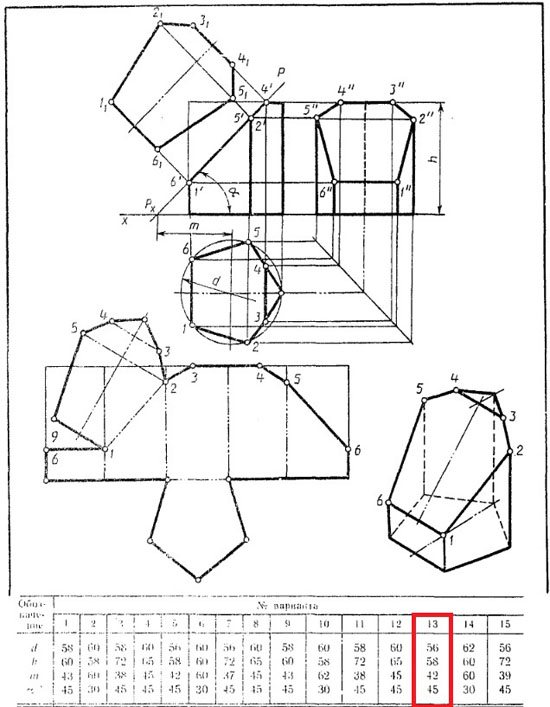

| Вариант 13 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 58 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 13 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:38 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

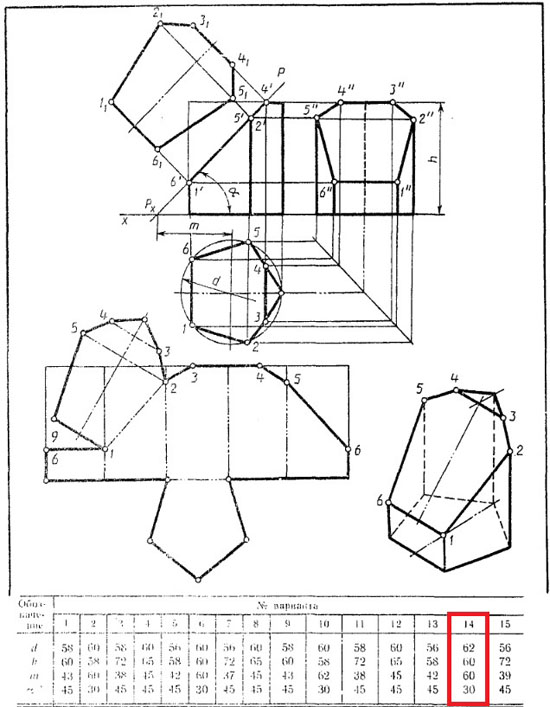

| Вариант 14 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 62 мм
h = 60 мм
m = 60 мм
а° = 30 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Вариант 14 Усеченная призма СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 20.03.2026, 14:39 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

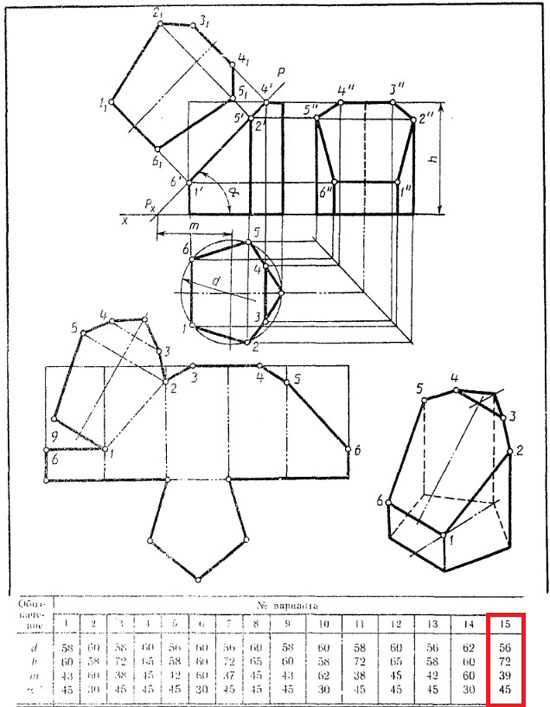

| Вариант 15 Усеченная призма ЧЕРТЕЖ
Задание 37
d = 56 мм
h = 72 мм
m = 39 мм
а° = 45 град
Вариант 15 Усеченная призма СКАЧАТЬ
|
| |
|
|
