Усеченный цилиндр. Задание 38
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:50 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 16 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град

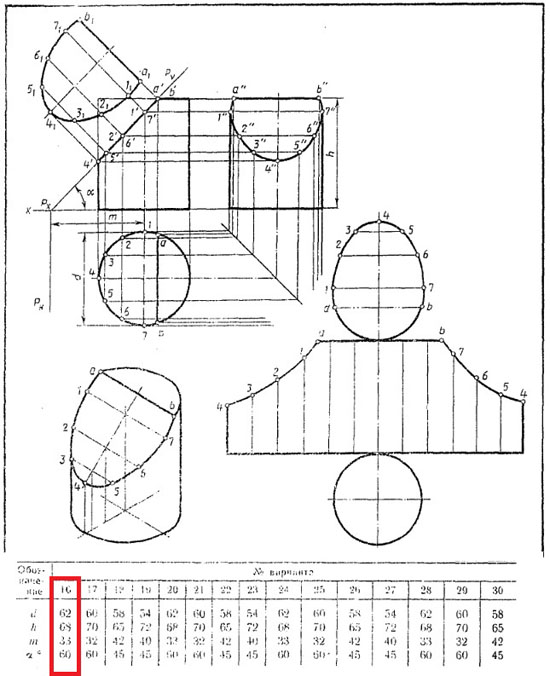

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 16 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:50 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

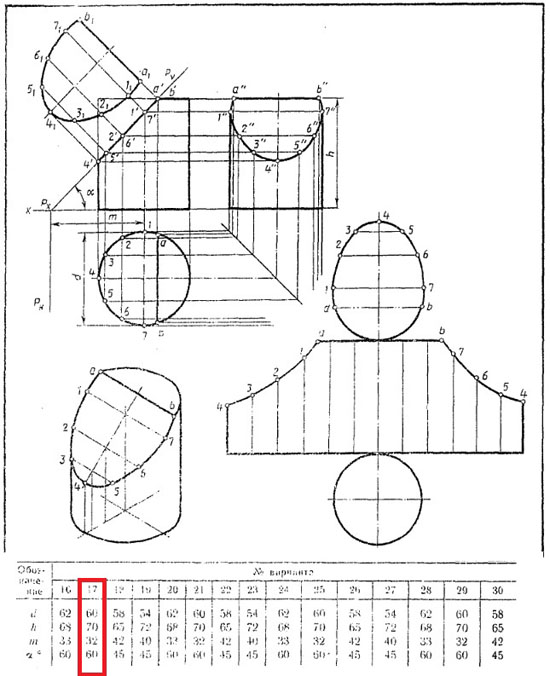

| Усеченный цилиндр. Вариант 17 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 17 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:54 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 18 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град

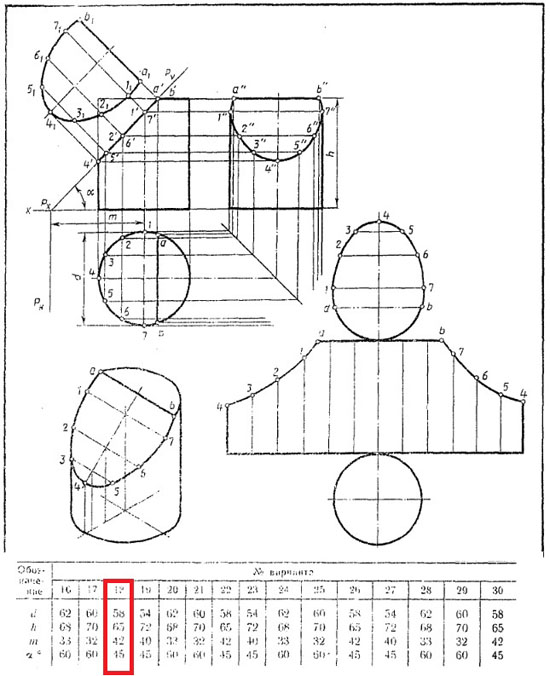

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 18 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:55 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 19 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град

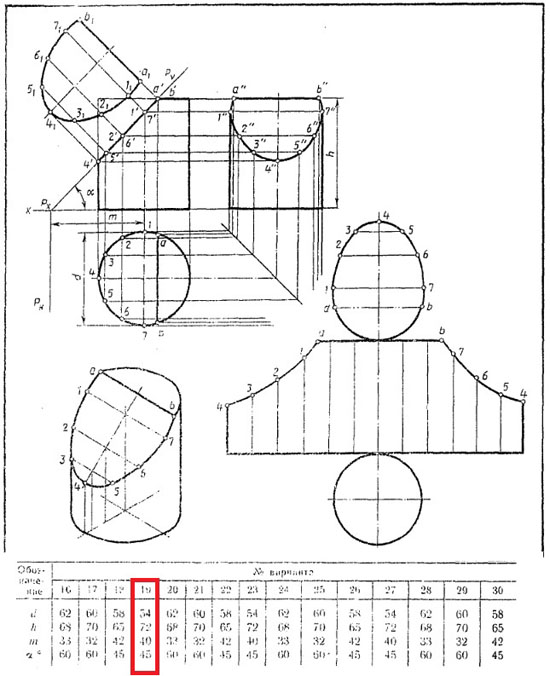

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 19 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:55 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

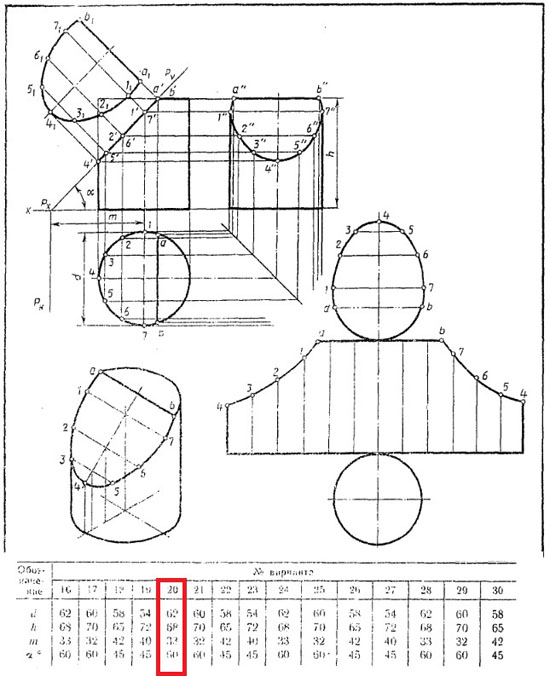

| Усеченный цилиндр. Вариант 20 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 20 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:56 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 21 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град

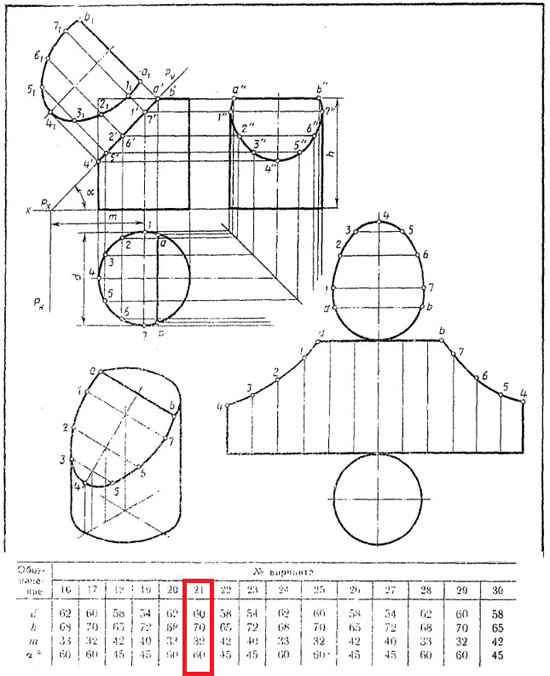

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 21 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 04:58 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 22 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град

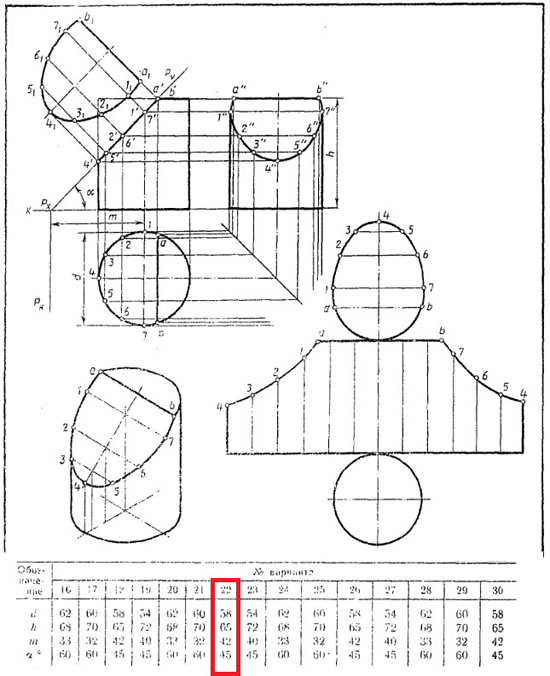

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 22 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:03 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 23 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град

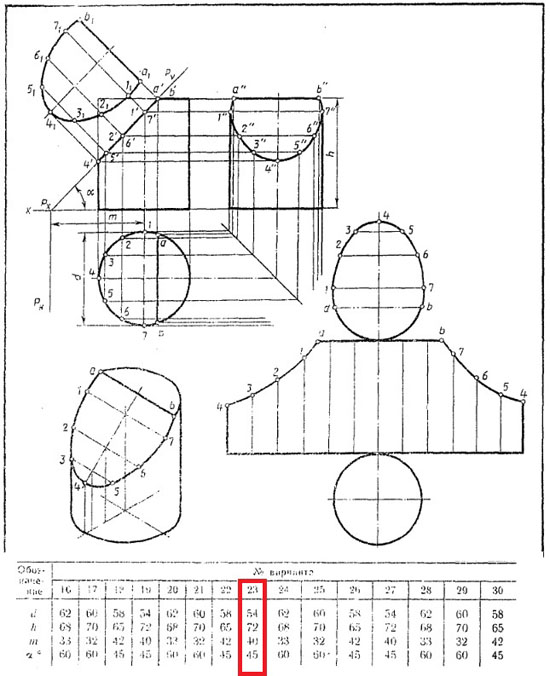

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 23 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:03 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

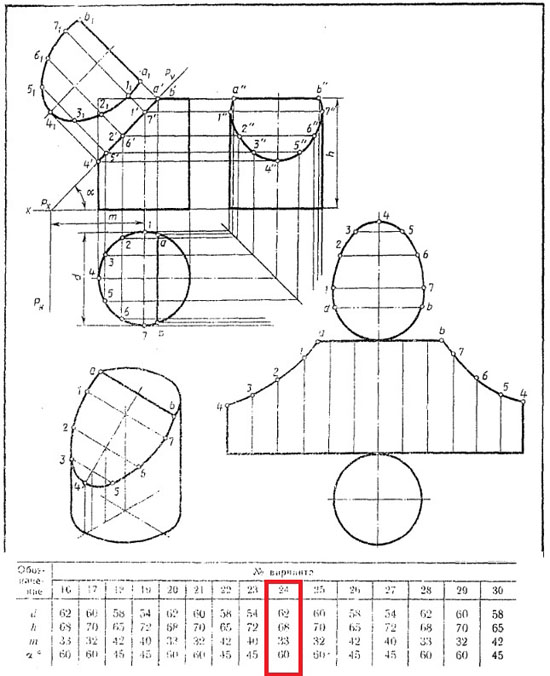

| Усеченный цилиндр. Вариант 24 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Усеченный цилиндр. Вариант 24 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:04 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

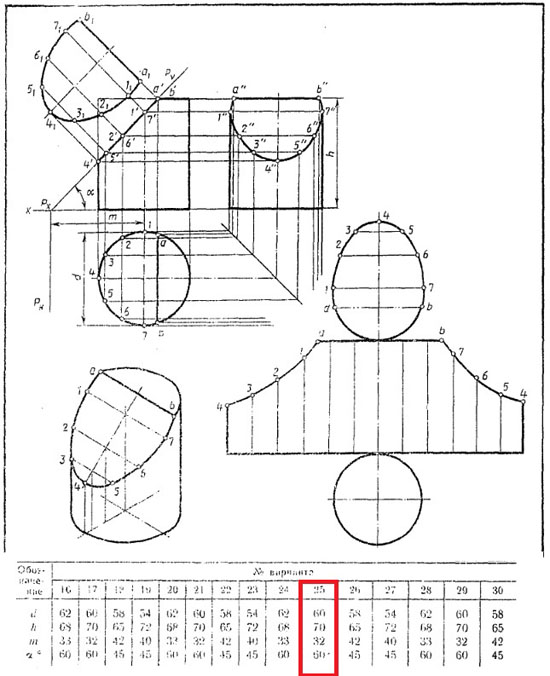

| Усеченный цилиндр. Вариант 25 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 25 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:05 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 26 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град

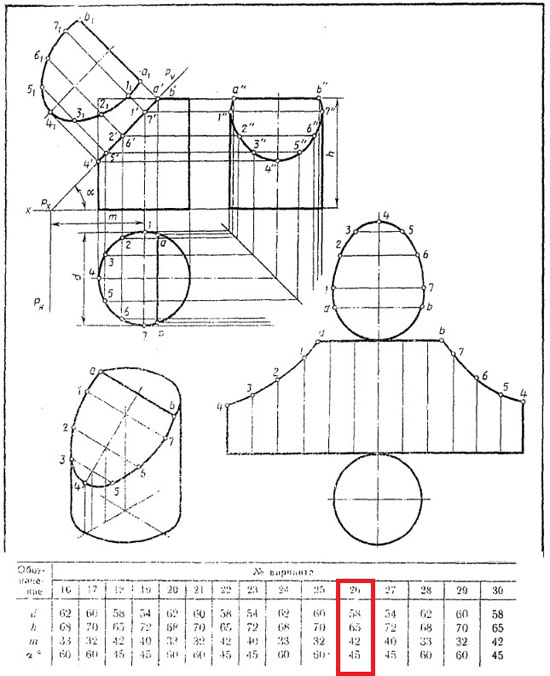

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 26 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:05 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 27 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град

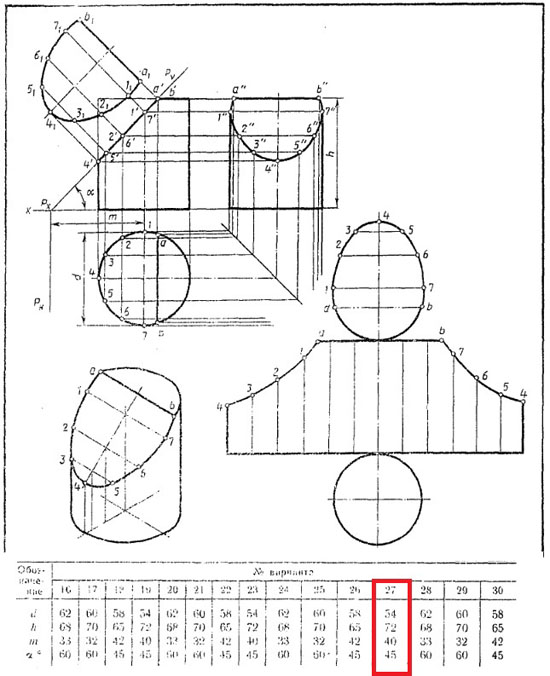

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 27 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:06 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 28 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град

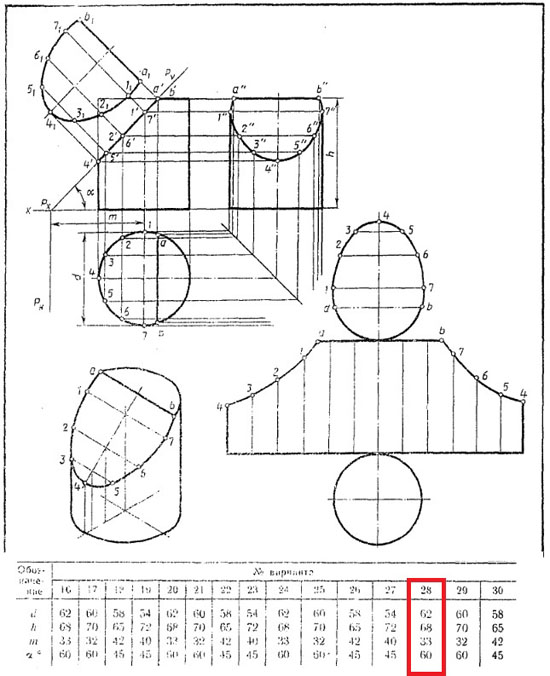

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 28 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:08 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

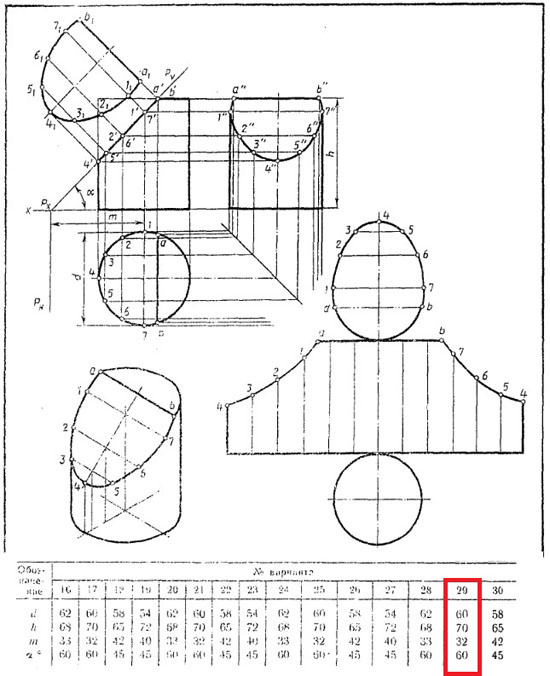

| Усеченный цилиндр. Вариант 29 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 29 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 04.05.2026, 05:08 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

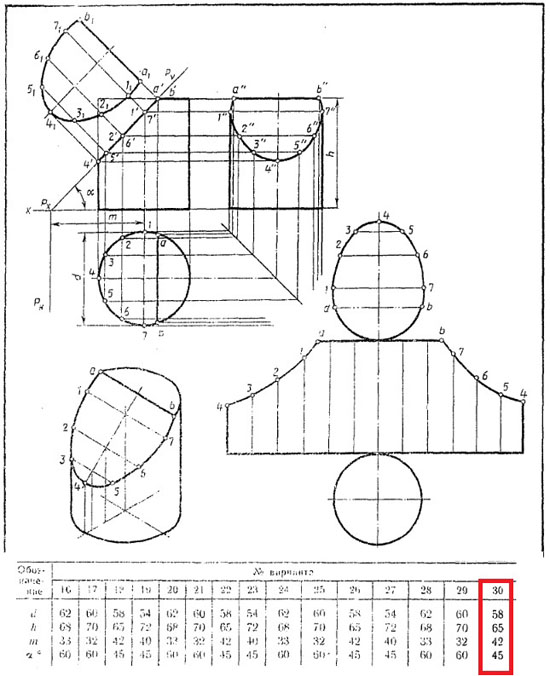

| Усеченный цилиндр. Вариант 30 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 30 СКАЧАТЬ
|
| |
|
|
