Усеченный цилиндр. Задание 38
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:46 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 1 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:47 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

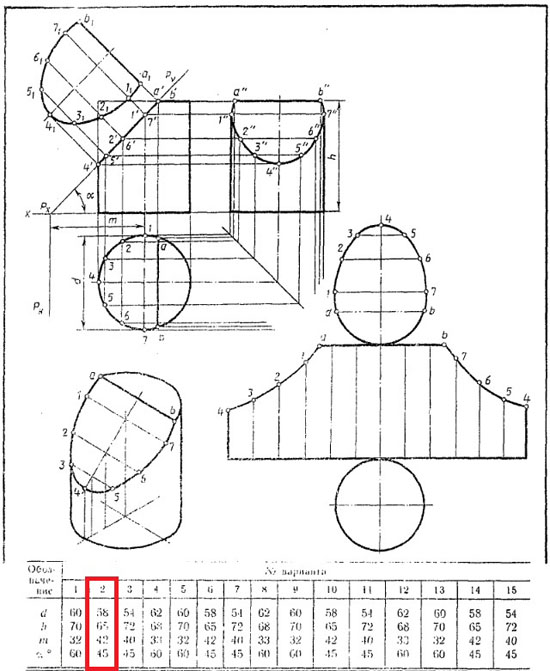

| Усеченный цилиндр. Вариант 2 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:47 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 3 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:48 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 4 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Усеченный цилиндр. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:48 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 5 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Усеченный цилиндр. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:49 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

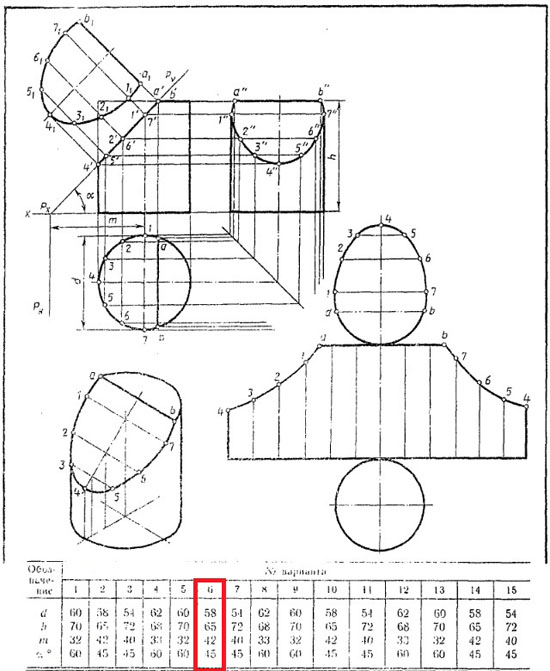

| Усеченный цилиндр. Вариант 6 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Усеченный цилиндр. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 11:50 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

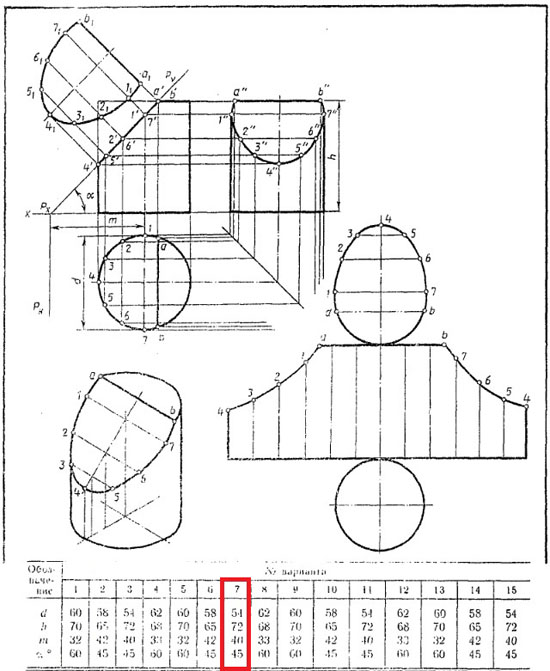

| Усеченный цилиндр. Вариант 7 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град
Усеченный цилиндр. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 12:03 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

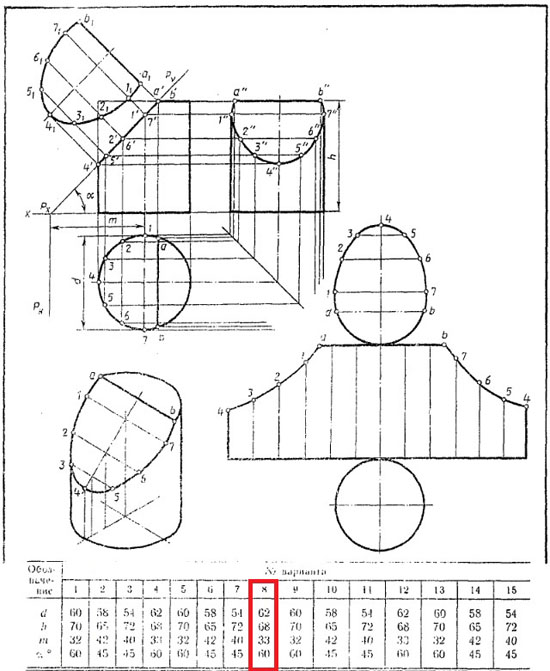

| Усеченный цилиндр. Вариант 8 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 12:05 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

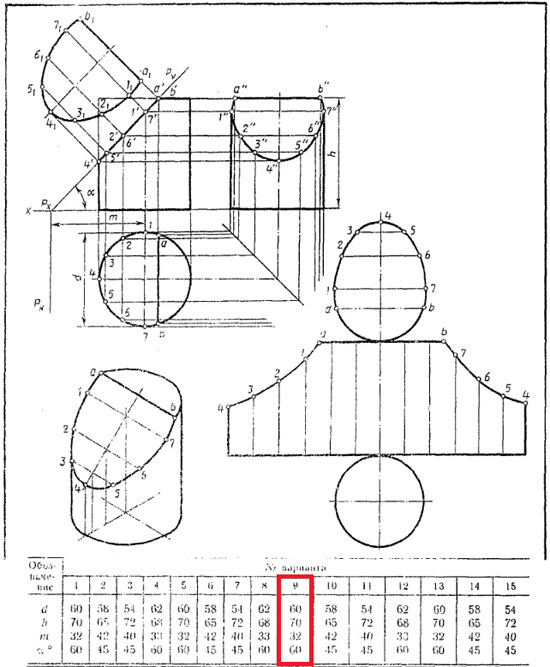

| Усеченный цилиндр. Вариант 9 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 22.03.2026, 12:05 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 10 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Усеченный цилиндр. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 08:54 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

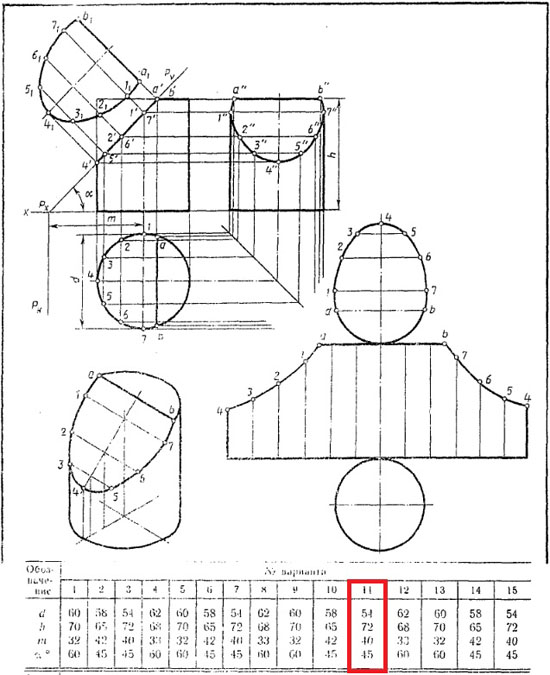

| Усеченный цилиндр. Вариант 11 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 08:55 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 12 ЧЕРТЕЖ
Задание 38
d = 62 мм
h = 68 мм
m = 33 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 08:55 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

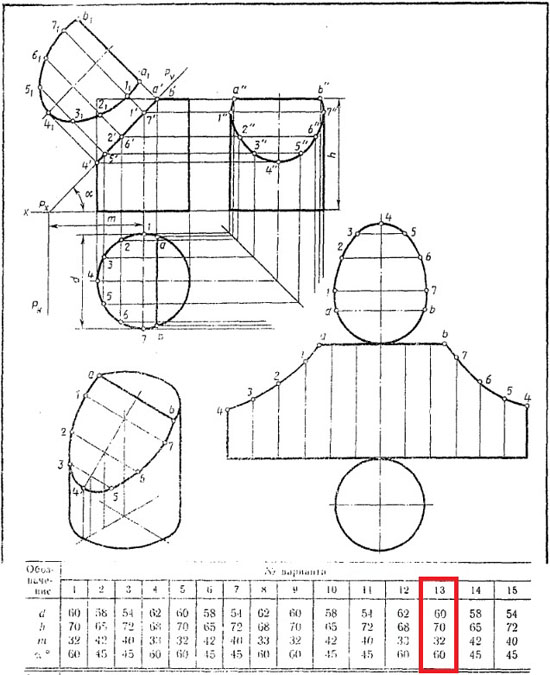

| Усеченный цилиндр. Вариант 13 ЧЕРТЕЖ
Задание 38
d = 60 мм
h = 70 мм
m = 32 мм
а° = 60 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.
Усеченный цилиндр. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 08:56 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online
| Усеченный цилиндр. Вариант 14 ЧЕРТЕЖ
Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Усеченный цилиндр. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 08:56 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38082
Статус: Online

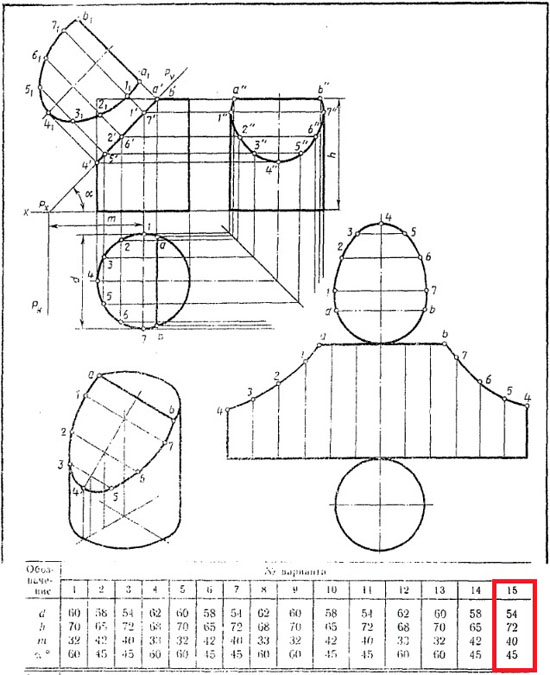

| Усеченный цилиндр. Вариант 15 ЧЕРТЕЖ
Задание 38
d = 54 мм
h = 72 мм
m = 40 мм
а° = 45 град
Усеченный цилиндр. Вариант 15 СКАЧАТЬ
|
| |
|
|
