Усеченная призма. Задание 46
|
|
| engineerklub | Дата: Понедельник, 30.03.2026, 19:52 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

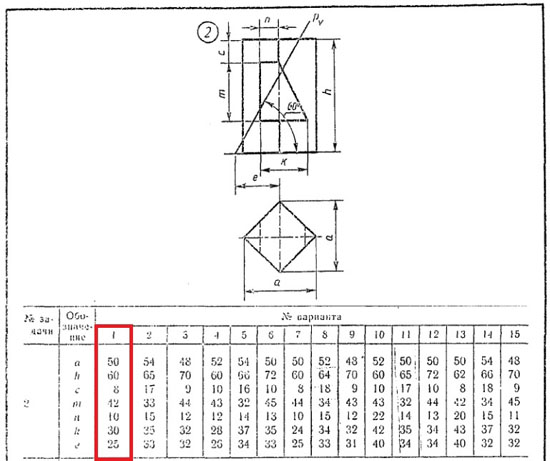

| Чертеж усеченной полой призмы. Вариант 1 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 60 мм
c = 8 мм
m = 42 мм
n = 10 мм
k = 30 мм
e = 25 мм
Чертеж усеченной полой призмы. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 30.03.2026, 19:52 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

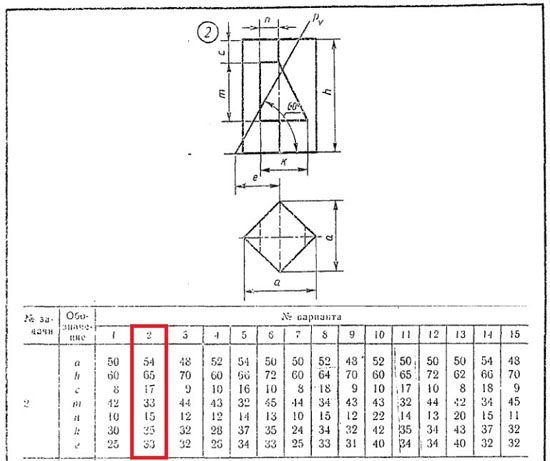

| Чертеж усеченной полой призмы. Вариант 2 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 54 мм
h = 65 мм
c = 17 мм
m = 33 мм
n = 15 мм
k = 35 мм
e = 33 мм
Чертеж усеченной полой призмы. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 30.03.2026, 19:53 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

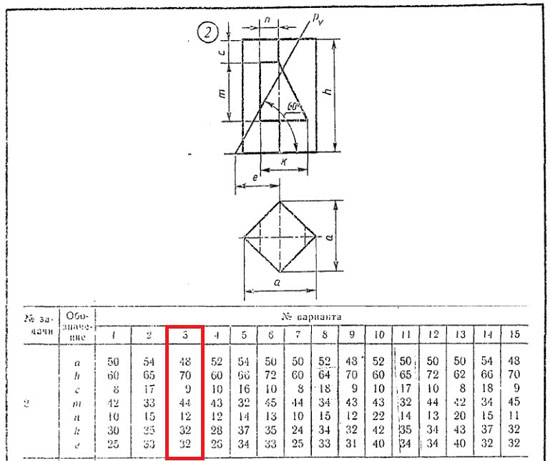

| Чертеж усеченной полой призмы. Вариант 3 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 48 мм
h = 70 мм
c = 9 мм
m = 44 мм
n = 12 мм
k = 32 мм
e = 32 мм
Чертеж усеченной полой призмы. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 30.03.2026, 19:54 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

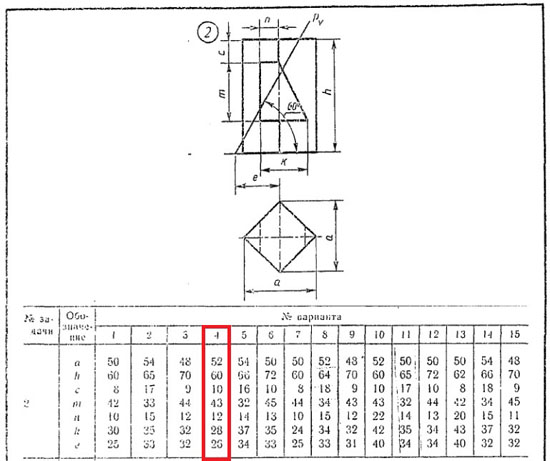

| Чертеж усеченной полой призмы. Вариант 4 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 52 мм
h = 60 мм
c = 10 мм
m = 43 мм
n = 12 мм
k = 28 мм
e = 26 мм
Чертеж усеченной полой призмы. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 30.03.2026, 19:54 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

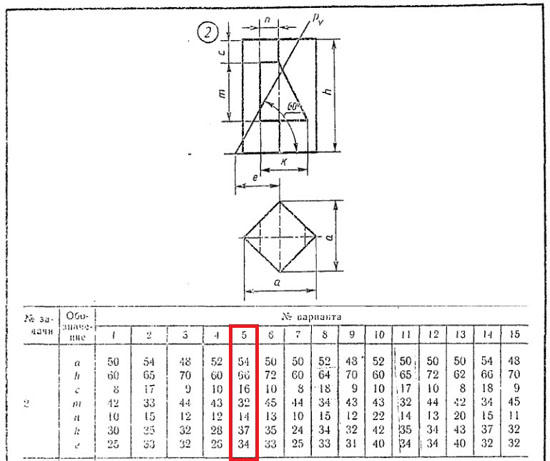

| Чертеж усеченной полой призмы. Вариант 5 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 54 мм
h = 66 мм
c = 16 мм
m = 32 мм
n = 14 мм
k = 37 мм
e = 34 мм
Чертеж усеченной полой призмы. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:33 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

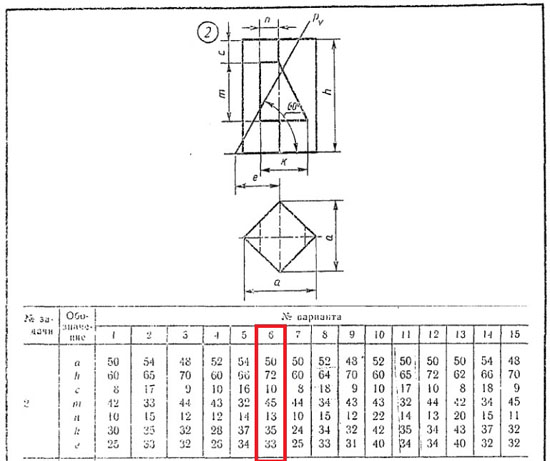

| Чертеж усеченной полой призмы. Вариант 6 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 72 мм
c = 10 мм
m = 45 мм
n = 13 мм
k = 35 мм
e = 33 мм
Чертеж усеченной полой призмы. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:34 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

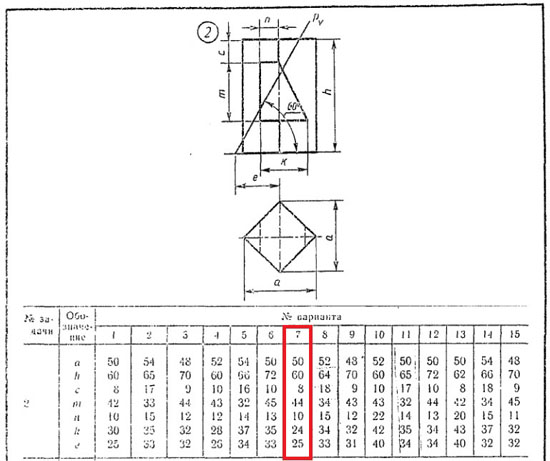

| Чертеж усеченной полой призмы. Вариант 7 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 60 мм
c = 8 мм
m = 44 мм
n = 10 мм
k = 24 мм
e = 25 мм
Чертеж усеченной полой призмы. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:35 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

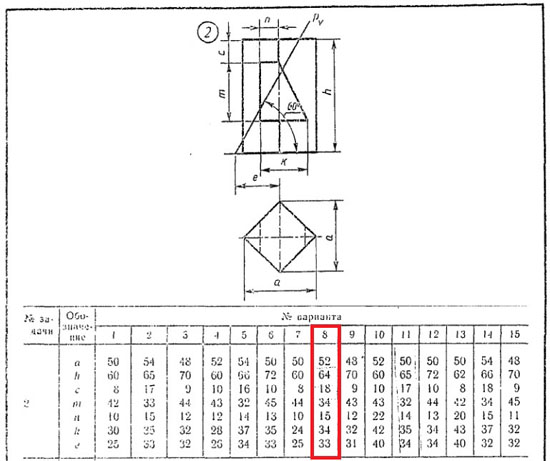

| Чертеж усеченной полой призмы. Вариант 8 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 52 мм
h = 64 мм
c = 18 мм
m = 34 мм
n = 15 мм
k = 34 мм
e = 33 мм
Чертеж усеченной полой призмы. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:36 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

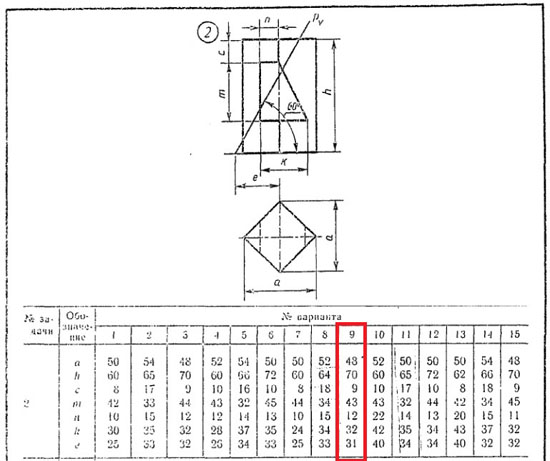

| Чертеж усеченной полой призмы. Вариант 9 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 48 мм
h = 70 мм
c = 9 мм
m = 43 мм
n = 12 мм
k = 32 мм
e = 31 мм
Чертеж усеченной полой призмы. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:36 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

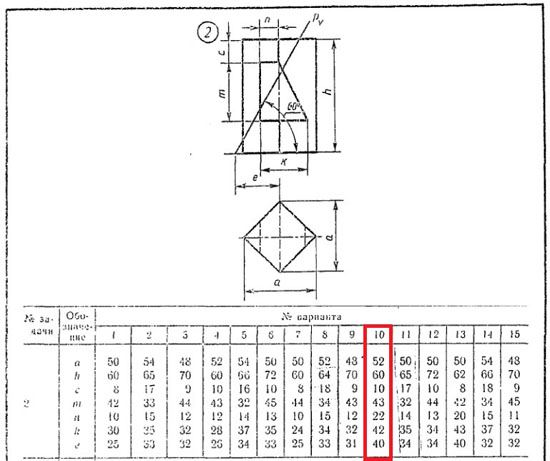

| Чертеж усеченной полой призмы. Вариант 10 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 52 мм
h = 60 мм
c = 10 мм
m = 43 мм
n = 22 мм
k = 42 мм
e = 40 мм
Чертеж усеченной полой призмы. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:37 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Чертеж усеченной полой призмы. Вариант 11 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 65 мм
c = 17 мм
m = 32 мм
n = 14 мм
k = 35 мм
e = 34 мм
Чертеж усеченной полой призмы. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:38 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Чертеж усеченной полой призмы. Вариант 12 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 72 мм
c = 10 мм
m = 44 мм
n = 13 мм
k = 34 мм
e = 34 мм
Чертеж усеченной полой призмы. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:38 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Чертеж усеченной полой призмы. Вариант 13 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 50 мм
h = 62 мм
c = 8 мм
m = 42 мм
n = 20 мм
k = 43 мм
e = 40 мм
Чертеж усеченной полой призмы. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:39 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

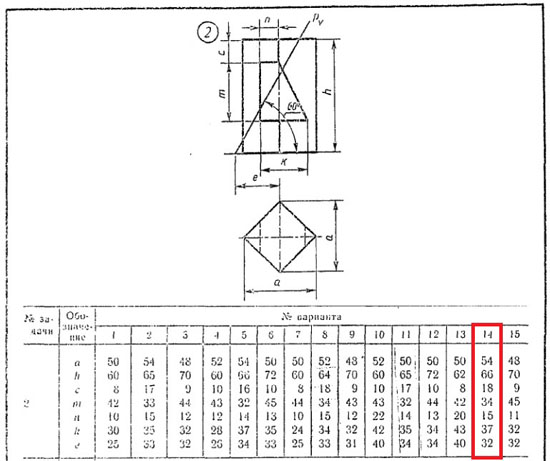

| Чертеж усеченной полой призмы. Вариант 14 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 54 мм
h = 66 мм
c = 18 мм
m = 34 мм
n = 15 мм
k = 37 мм
e = 32 мм
Чертеж усеченной полой призмы. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:39 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Чертеж усеченной полой призмы. Вариант 15 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
a = 48 мм
h = 70 мм
c = 9 мм
m = 45 мм
n = 11 мм
k = 32 мм
e = 32 мм
Чертеж усеченной полой призмы. Вариант 15 СКАЧАТЬ
|
| |
|
|
