Усеченная призма. Задание 46
|
|
| engineerklub | Дата: Вторник, 31.03.2026, 13:40 | Сообщение # 31 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

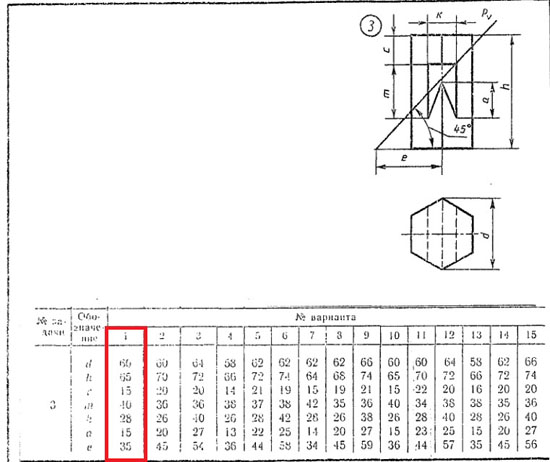

| Усеченная призма. Вариант 1 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 60 мм
h = 65 мм
с = 15 мм
m = 40 мм
к = 28 мм
а = 15 мм
е = 35 мм
Усеченная призма. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 01.04.2026, 11:41 | Сообщение # 32 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

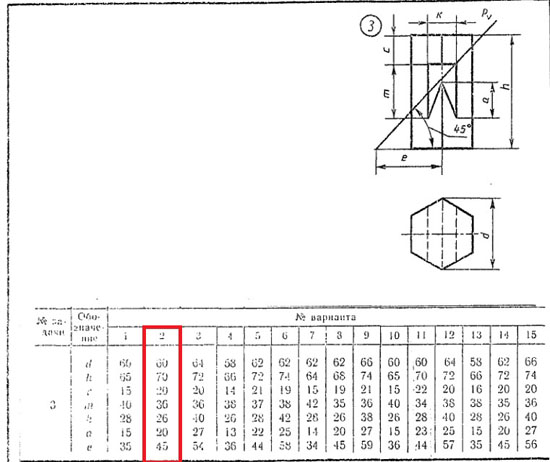

| Усеченная призма. Вариант 2 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 60 мм
h = 70 мм
с = 20 мм
m = 36 мм
к = 26 мм
а = 20 мм
е = 45 мм
Усеченная призма. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 01.04.2026, 11:42 | Сообщение # 33 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

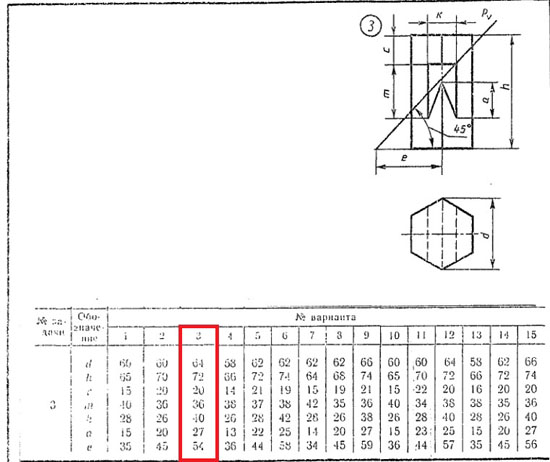

| Усеченная призма. Вариант 3 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 64 мм
h = 72 мм
с = 20 мм
m = 36 мм
к = 40 мм
а = 27 мм
е = 54 мм
Усеченная призма. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 01.04.2026, 11:42 | Сообщение # 34 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

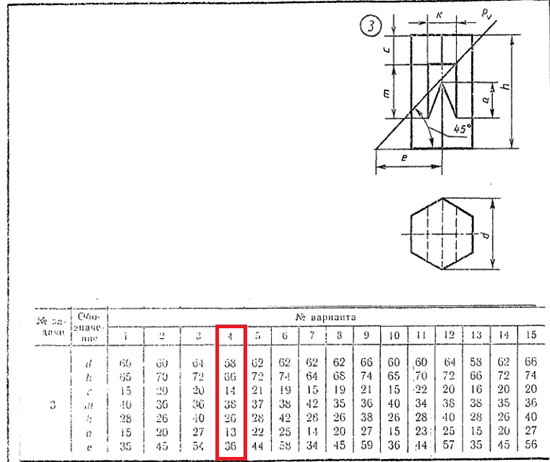

| Усеченная призма. Вариант 4 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 58 мм
h = 66 мм
с = 14 мм
m = 38 мм
к = 26 мм
а = 13 мм
е = 36 мм
Усеченная призма. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 01.04.2026, 11:43 | Сообщение # 35 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

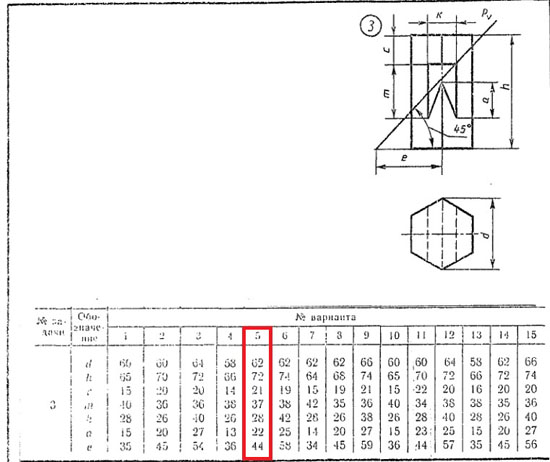

| Усеченная призма. Вариант 5 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 62 мм
h = 72 мм
с = 21 мм
m = 37 мм
к = 28 мм
а = 22 мм
е = 44 мм
Усеченная призма. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:20 | Сообщение # 36 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

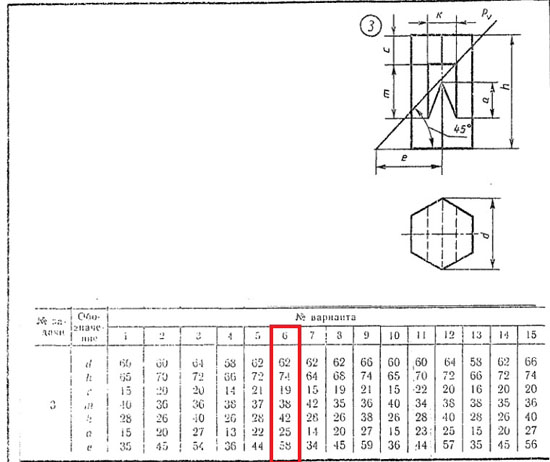

| Усеченная призма. Вариант 6 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 62 мм
h = 74 мм
с = 19 мм
m = 38 мм
к = 42 мм
а = 25 мм
е = 58 мм
Усеченная призма. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:21 | Сообщение # 37 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

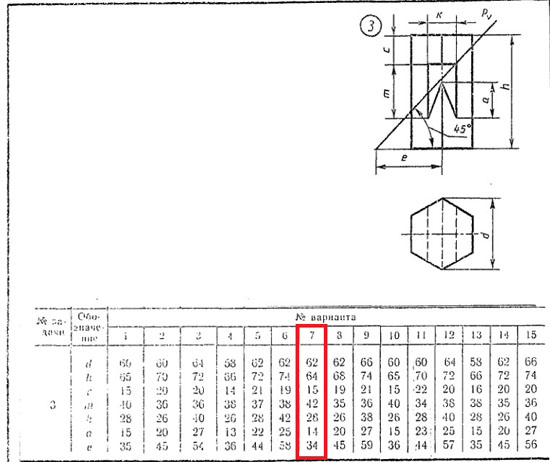

| Усеченная призма. Вариант 7 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 62 мм
h = 64 мм
с = 15 мм
m = 42 мм
к = 28 мм
а = 14 мм
е = 34 мм
Усеченная призма. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:22 | Сообщение # 38 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченная призма. Вариант 8 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 62 мм
h = 68 мм
с = 19 мм
m = 35 мм
к = 26 мм
а = 20 мм
е = 45 мм
Усеченная призма. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:22 | Сообщение # 39 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

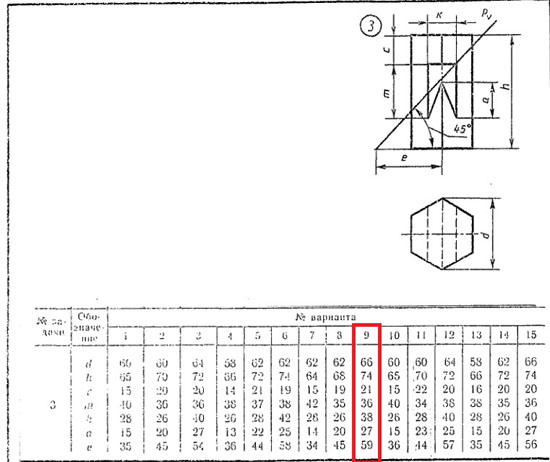

| Усеченная призма. Вариант 9 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 66 мм
h = 74 мм
с = 21 мм
m = 36 мм
к = 38 мм
а = 27 мм
е = 59 мм
Усеченная призма. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:23 | Сообщение # 40 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

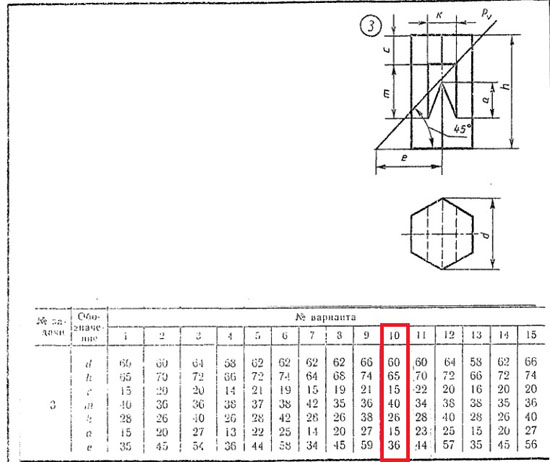

| Усеченная призма. Вариант 10 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 60 мм
h = 65 мм
с = 15 мм
m = 40 мм
к = 26 мм
а = 15 мм
е = 36 мм
Усеченная призма. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:24 | Сообщение # 41 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченная призма. Вариант 11 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 60 мм
h = 70 мм
с = 22 мм
m = 34 мм
к = 28 мм
а = 23 мм
е = 44 мм
Усеченная призма. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:24 | Сообщение # 42 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

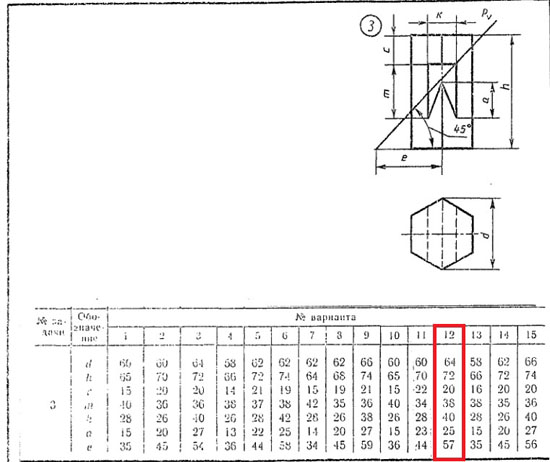

| Усеченная призма. Вариант 12 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 64 мм
h = 72 мм
с = 20 мм
m = 38 мм
к = 40 мм
а = 25 мм
е = 57 мм
Усеченная призма. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:25 | Сообщение # 43 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

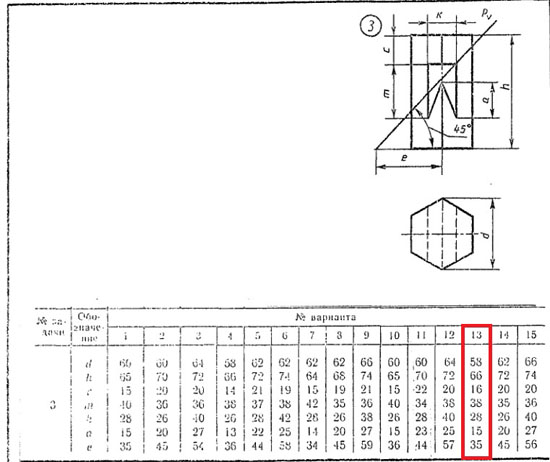

| Усеченная призма. Вариант 13 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 58 мм
h = 66 мм
с = 16 мм
m = 38 мм
к = 28 мм
а = 15 мм
е = 35 мм
Усеченная призма. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:25 | Сообщение # 44 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

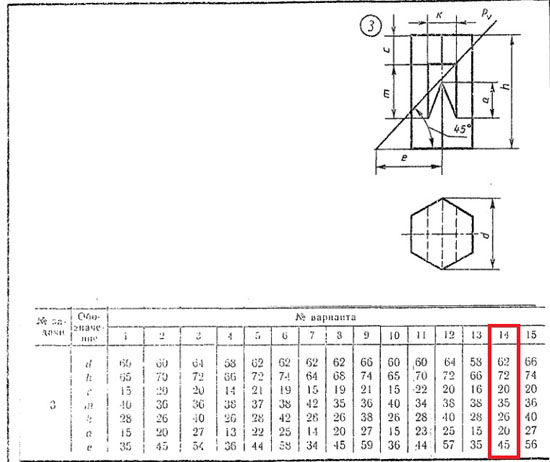

| Усеченная призма. Вариант 14 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 62 мм
h = 72 мм
с = 20 мм
m = 35 мм
к = 26 мм
а = 20 мм
е = 45 мм
Усеченная призма. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 03.04.2026, 08:26 | Сообщение # 45 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

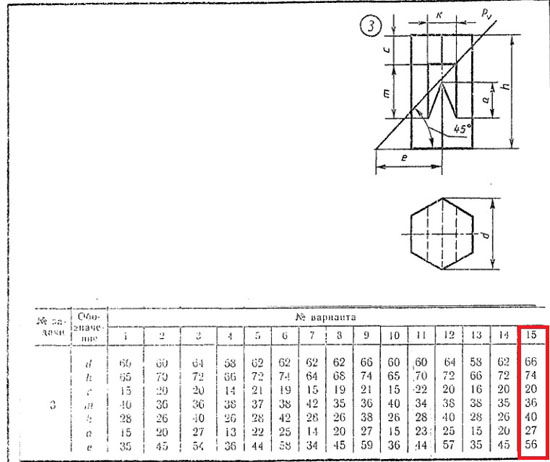

| Усеченная призма. Вариант 15 ЧЕРТЕЖ
Задание 46
Выполнить в трех проекциях чертеж усеченной полой призмы.
d = 66 мм
h = 74 мм
с = 20 мм
m = 36 мм
к = 40 мм
а = 27 мм
е = 56 мм
Усеченная призма. Вариант 15 СКАЧАТЬ
|
| |
|
|
