Усеченный полый конус. Задание 48
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:55 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

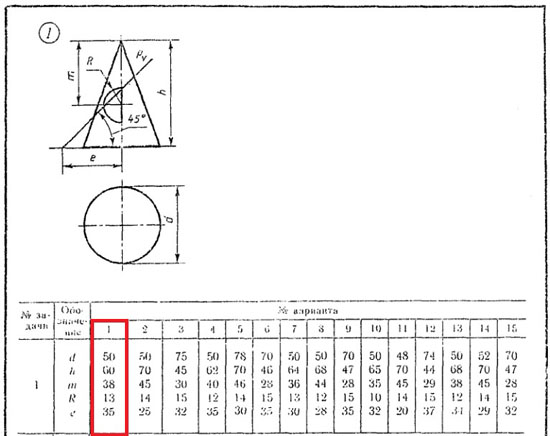

| Усеченный полый конус. Вариант 1 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 60 мм
m = 38 мм
R = 13 мм
e = 35 мм
Усеченный полый конус. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:56 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный полый конус. Вариант 2 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 70 мм
m = 45 мм
R = 14 мм
e = 25 мм
Усеченный полый конус. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:57 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

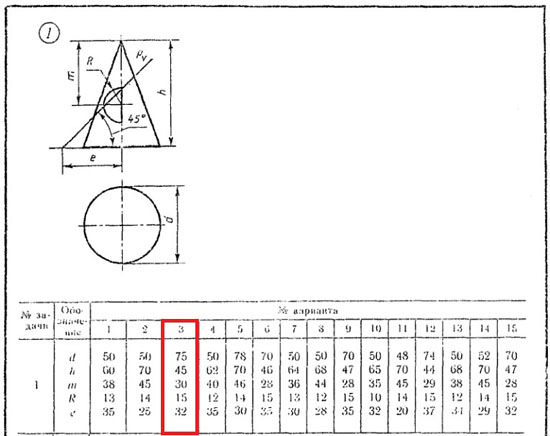

| Усеченный полый конус. Вариант 3 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 75 мм
h = 45 мм
m = 30 мм
R = 15 мм
e = 32 мм
Усеченный полый конус. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:57 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

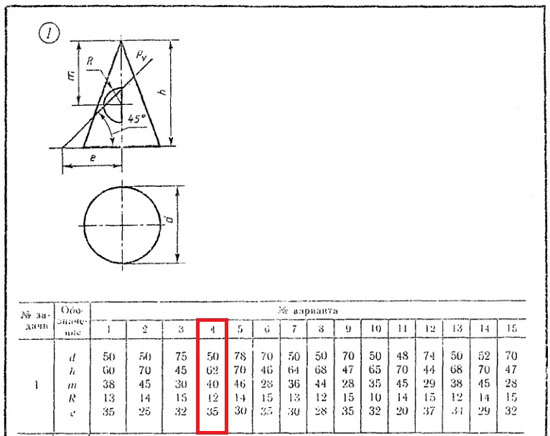

| Усеченный полый конус. Вариант 4 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 62 мм
m = 40 мм
R = 12 мм
e = 35 мм
Усеченный полый конус. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:58 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

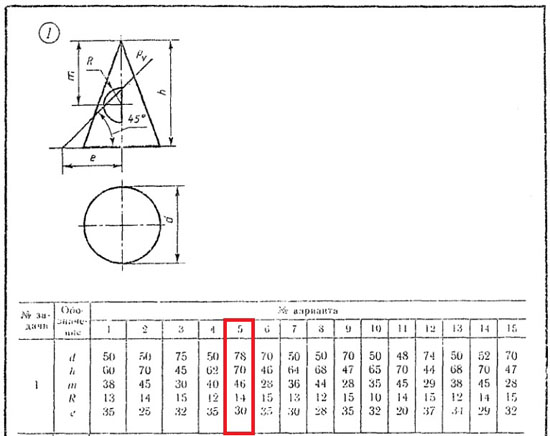

| Усеченный полый конус. Вариант 5 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 78 мм
h = 70 мм
m = 46 мм
R = 14 мм
e = 30 мм
Усеченный полый конус. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:59 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

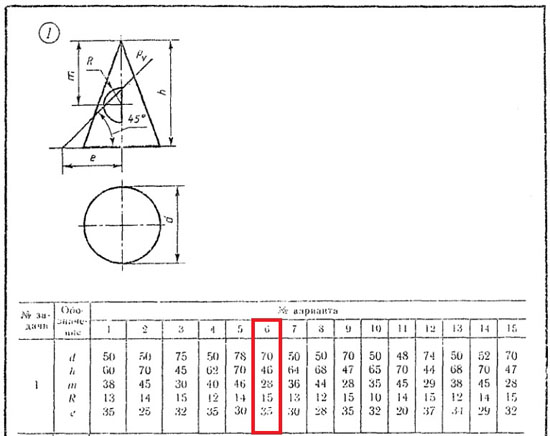

| Усеченный полый конус. Вариант 6 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 70 мм
h = 46 мм
m = 28 мм
R = 15 мм
e = 35 мм
Усеченный полый конус. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 06:59 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

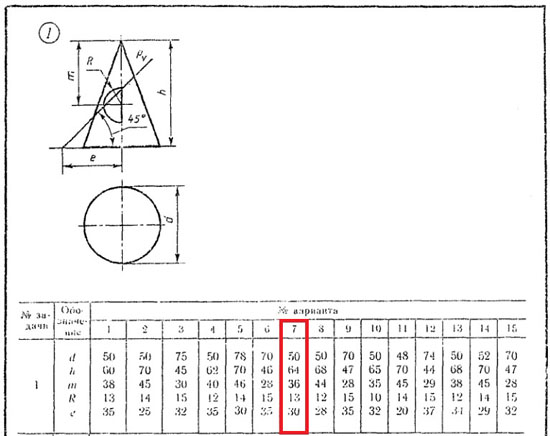

| Усеченный полый конус. Вариант 7 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 64 мм
m = 36 мм
R = 13 мм
e = 30 мм
Усеченный полый конус. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:00 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

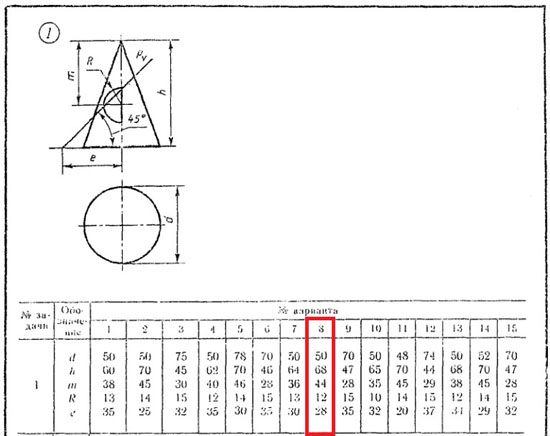

| Усеченный полый конус. Вариант 8 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 68 мм
m = 44 мм
R = 12 мм
e = 28 мм
Усеченный полый конус. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:01 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

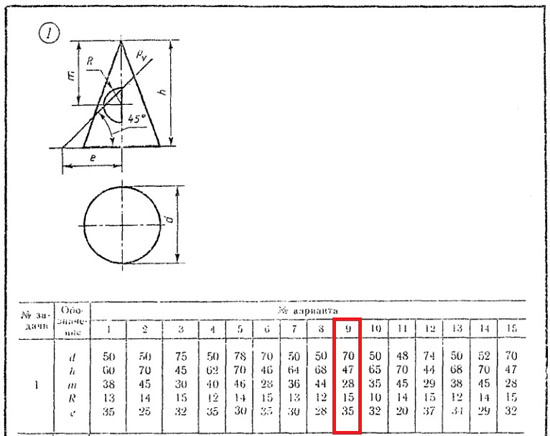

| Усеченный полый конус. Вариант 9 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 70 мм
h = 47 мм
m = 28 мм
R = 15 мм
e = 35 мм
Усеченный полый конус. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:01 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

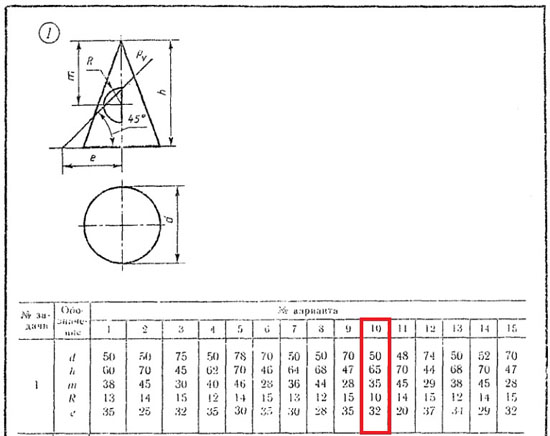

| Усеченный полый конус. Вариант 10 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 65 мм
m = 35 мм
R = 10 мм
e = 32 мм
Усеченный полый конус. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:02 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

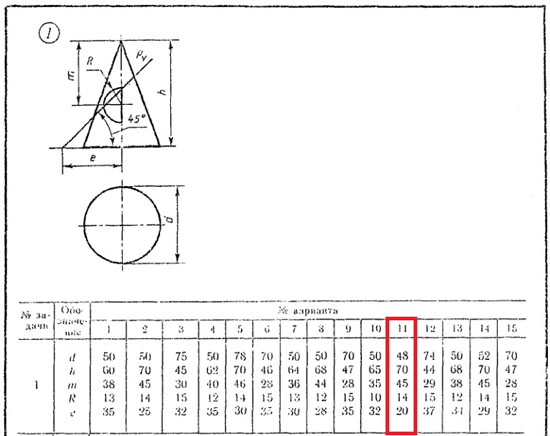

| Усеченный полый конус. Вариант 11 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 48 мм
h = 70 мм
m = 45 мм
R = 14 мм
e = 20 мм
Усеченный полый конус. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:03 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

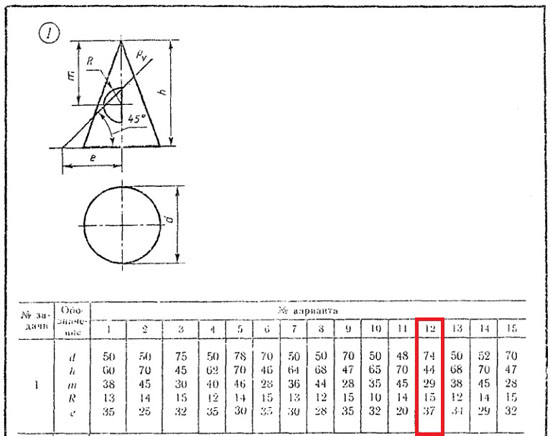

| Усеченный полый конус. Вариант 12 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 74 мм
h = 44 мм
m = 29 мм
R = 15 мм
e = 37 мм
Усеченный полый конус. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:04 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

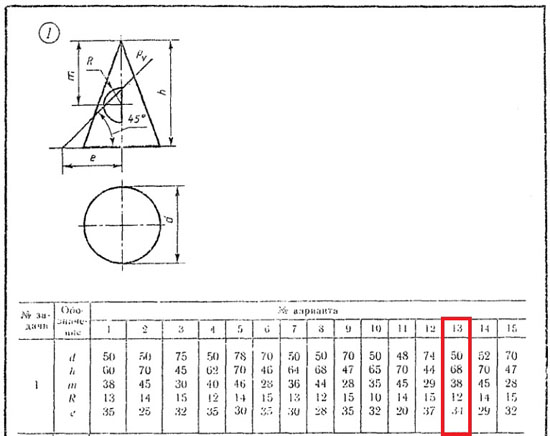

| Усеченный полый конус. Вариант 13 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 50 мм
h = 68 мм
m = 38 мм
R = 12 мм
e = 34 мм
Усеченный полый конус. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:04 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

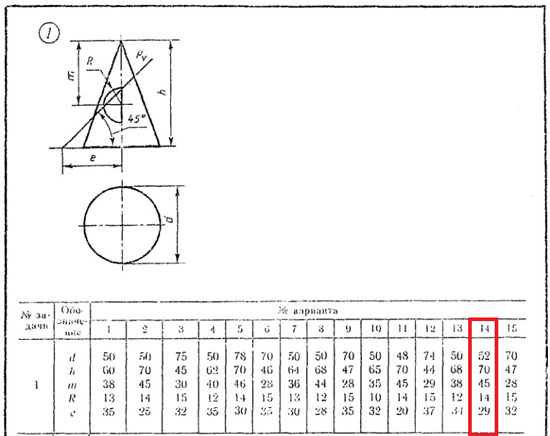

| Усеченный полый конус. Вариант 14 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 52 мм
h = 70 мм
m = 45 мм
R = 14 мм
e = 29 мм
Усеченный полый конус. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 14.04.2026, 07:05 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

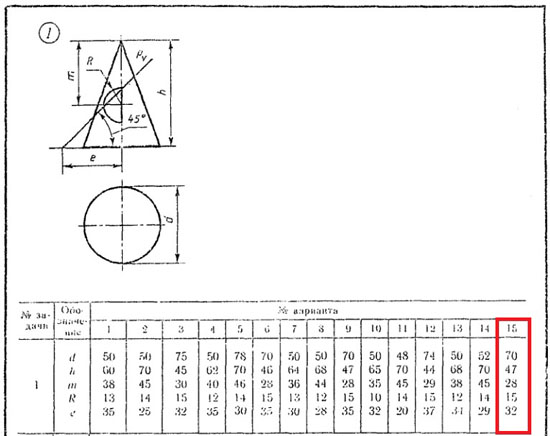

| Усеченный полый конус. Вариант 15 ЧЕРТЕЖ
Задание 48
Выполнить в трех проекциях чертеж усеченного полого конуса.
d = 70 мм
h = 47 мм
m = 28 мм
R = 15 мм
e = 32 мм
Усеченный полый конус. Вариант 15 СКАЧАТЬ
|
| |
|
|
