Разъемные соединения ЧЕРТЕЖ
|
|
| engineerklub | Дата: Пятница, 24.10.2025, 08:19 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

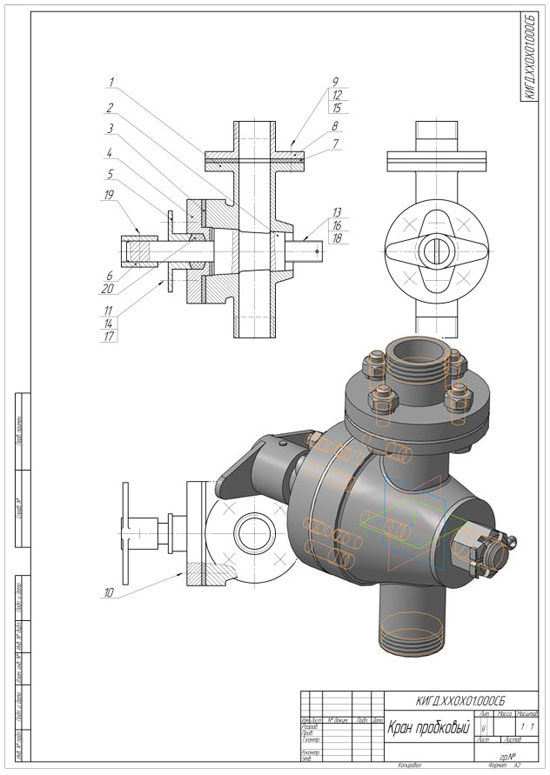

| Кран пробковый КИГД.ХХ0Х01.000 ЧЕРТЕЖ
Пробковый кран является одним из видов арматуры трубопроводов для изменения подачи количества жидкости, проходящей по трубопроводу.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2.
Крышка 4 крепится к корпусу 1 винтами 10 (размеры опорных поверхностей по головки винтов выполнить по ГОСТ 12876-67). На крышке 4 установлена втулка сальника 5, уплотняющая пробку 2 сальниковой набивкой 20. Втулка сальника 5 закреплена на крышке 4 при помощи шпилек 17, гаек 11, шайб 14.
Пробка поворачивается внутри корпуса при помощи рукоятки 6, которая крепится на пробке штифтом 19. Фланец 8 закреплен на корпусе 1 болтами 9, гайками 12, шайбами 15.
На чертеже кран изображен в открытом положении. При повороте рукоятки 6 пробка 2, вращаясь, изменяет поперечное сечение отверстия в корпусе, по которому проходит жидкость, или полностью его закрывает.
К корпусу 1 подсоединяются два трубопровода (на чертеже они не показаны), с одной стороны – к резьбовому концу фланца 8, с другой – к резьбовому патрубку корпуса 1. Полное прилегание сопрягаемых поверхностей корпуса 1 и пробки 2 достигается путем точного выполнения конической формы этих деталей. Герметизация корпуса 1 и крышки 4 осуществлена прокладкой 3, а фланца 8 и корпуса 1 – прокладкой 7.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и крышки 4 при помощи винтов М10 ГОСТ 1491-80, поз.10 (материал корпуса – чугун);
б) втулки сальника 5 и крышки 4 при помощи шпилек М8; ГОСТ 22032-76, гаек М8 ГОСТ 5915-70, шайб 8 ГОСТ 6402-70, поз.11, 14, 17 (материал крышки – сталь);
в) фланца 8 и корпуса 1 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.9, 12, 15;
г) рукоятки 6 и пробки 2 при помощи штифта 5х40 ГОСТ 3129-70, поз.19;
д) вычертить гайку М20 ГОСТ 5918-73, шайбу 20 ГОСТ 6958-78, шплинт 5х28 ГОСТ 397-79, поз.13, 16, 18, фиксирующие положение пробки 2 в корпусе 1.
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации.
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Кран пробковый КИГД.ХХ0Х01.000 СБ
Кран пробковый КИГД.ХХ0Х01.000 спецификация
Кран пробковый КИГД.ХХ0Х01.000 3d сборка
Кран пробковый КИГД.ХХ0Х01.000 чертежи
Корпус КИГД.ХХ0Х01.001
Пробка КИГД.ХХ0Х01.002
Прокладка КИГД.ХХ0Х01.003
Крышка КИГД.ХХ0Х01.004
Втулка сальника КИГД.ХХ0Х01.005
Втулка КИГД.ХХ0Х01.006
Прокладка КИГД.ХХ0Х01.007
Фланец КИГД.ХХ0Х01.008
Кран пробковый КИГД.ХХ0Х01.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 08:47 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Кран пробковый КИГД.ХХ0Х02.000 ЧЕРТЕЖ
Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи жидкости по трубопроводу или для изменения ее количества.
Кран состоит из корпуса 1, в котором установлена пробка 2. Крышка 4 закреплена на корпусе 1 винтами 9. На крышке 4 установлена втулка сальника 5, уплотняющая пробку 2 сальниковой набивкой 15 (набивка АП 3 ГОСТ 5152-84 0,02 кг.). Втулка сальника 5 закреплена на крышке 4 при помощи шпилечного соединения гаек 10, шайб 12, шпилек 14.
На чертеже кран изображен в открытом положении. Для поворота пробки в нужное положение на верхнем конце пробки 2 выполнен квадрат,
на который надевается рукоятка (на чертеже не показана). Фланец 3 крепится к корпусу 1 при помощи болтового соединения болтов 8, гаек 11, шайб 13.
Полное прилегание сопрягаемых поверхностей корпуса 1 и пробки 2 достигается путем точного выполнения конических поверхностей в деталях.
Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а корпуса 1 и фланца 3 – прокладкой 6.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и крышки 4 при помощи винтов М10 ГОСТ 1491-80, поз.9 (материал корпуса – чугун). Размеры опорных поверхностей под головки винтов по ГОСТ 12876-67;
б) корпуса 1 и фланца 3 при помощи болтов М12 ГОСТ 7805-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.8. 11, 13;
в) крышки сальника 5 и крышки 4 при помощи шпилек М8 ГОСТ 22032-76, гаек М8 ГОСТ 5915-70 и шайб 8 ГОСТ 6402-70, поз.14, 10, 12 (материал крышки – сталь).
3. Выполнить штриховку разрезов.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных бланках формата А4 составить спецификацию.
6. Проставить номера позиций на сборочном чертеже.
7. Проставить необходимые для сборочного чертежа размеры. Обвести чертеж.

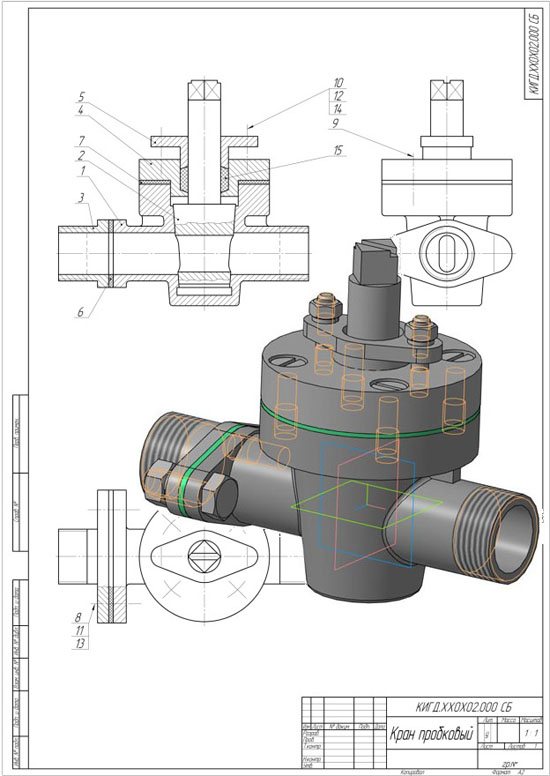

Кран пробковый КИГД.ХХ0Х02.000 сб
Кран пробковый КИГД.ХХ0Х02.000 спецификация
Кран пробковый КИГД.ХХ0Х02.000 3d сборка
Кран пробковый КИГД.ХХ0Х02.000 чертежи
Корпус КИГД.ХХ0Х02.001
Пробка КИГД.ХХ0Х02.002
Фланец КИГД.ХХ0Х02.003
Крышка КИГД.ХХ0Х02.004
Крышка сальника КИГД.ХХ0Х02.005
Прокладка КИГД.ХХ0Х02.006
Прокладка КИГД.ХХ0Х02.007
Кран пробковый КИГД.ХХ0Х02.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 17:24 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

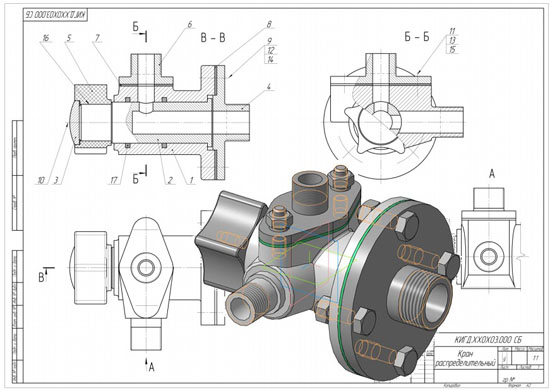

| Кран распределительный КИГД.ХХ0Х03.000 ЧЕРТЕЖ
Распределительный кран предназначен для одновременной или попеременной подачи жидкости по двум трубопроводам.
Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2. В пробке выполнены два отверстия (Б–Б), соединяющиеся с полостью осевого отверстия пробки.
На левом цилиндрическом конце пробки 2 установлена рукоятка 5, сидящая на шпонке 16 и зафиксированная с торца пробки специальной шайбой 3 при помощи винта 10 (размеры опорных поверхностей под головку винта выполнить по ГОСТ12876-67). Фланец 6 крепится к корпусу 1 шпильками 15, гайками 11 и шайбами 13.
Фланец 4 крепится к корпусу 1 при помощи болтов 9, гаек 12 и шайб 14.
На чертеже кран изображен в открытом положении.
При положении рукоятки 5, указанном на чертеже, жидкость через фланец 6 попадает в осевое отверстие пробки 2, а затем по двум радиальным отверстиям в пробке переходит в отверстие фланца 4 и полость резьбового патрубка корпуса 1.
При повороте рукоятки 5 на 90° вправо верхнее отверстие пробки 2 совпадает с отверстием патрубка корпуса, и жидкость поступит только по одному каналу, второй перекрывается.
При дальнейшем повороте рукоятки 5 на 90° оба канала перекрываются.
При повороте рукоятки 5 из первоначального положения влево на 90° боковое отверстие пробки 2 совпадает с каналом фланца 4, и жидкость пойдет только по этому каналу.
Уплотнение пробки осуществлено резиновыми кольцами 17 (кольцо 045-053-46 ГОСТ 9873-73).
Герметизация корпуса 1 и фланца 6 обеспечена прокладкой 7, а фланца 4 и корпуса 1 – прокладкой 8.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и фланца 4 при помощи болтов М12 ГОСТ 7798-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.9, 12, 14;
б) корпуса 1 и фланца 6 при помощи шпилек М10 ГОСТ 22032-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.11, 13, 15 (материал корпуса – сталь);
в) рукоятки 5 и пробки 2 при помощи шпонки поз.16. Выбор размеров шпонки произвести согласно ГОСТ 23360-78.
г) шайбы 3 на пробке 2 при помощи винта М8 ГОСТ 17474-80 поз.10.
3. Выполнить штриховку разрезов.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации.
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Кран распределительный КИГД.ХХ0Х03.000 сб
Кран распределительный КИГД.ХХ0Х03.000 спецификация
Кран распределительный КИГД.ХХ0Х03.000 3d сборка
Кран распределительный КИГД.ХХ0Х03.000 чертежи
Корпус КИГД.ХХ0Х03.001
Пробка КИГД.ХХ0Х03.002
Шайба КИГД.ХХ0Х03.003
Фланец КИГД.ХХ0Х03.004
Рукоятка КИГД.ХХ0Х03.005
Фланец КИГД.ХХ0Х03.006
Прокладка КИГД.ХХ0Х03.007
Прокладка КИГД.ХХ0Х03.008
Кран распределительный КИГД.ХХ0Х03.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 17:24 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

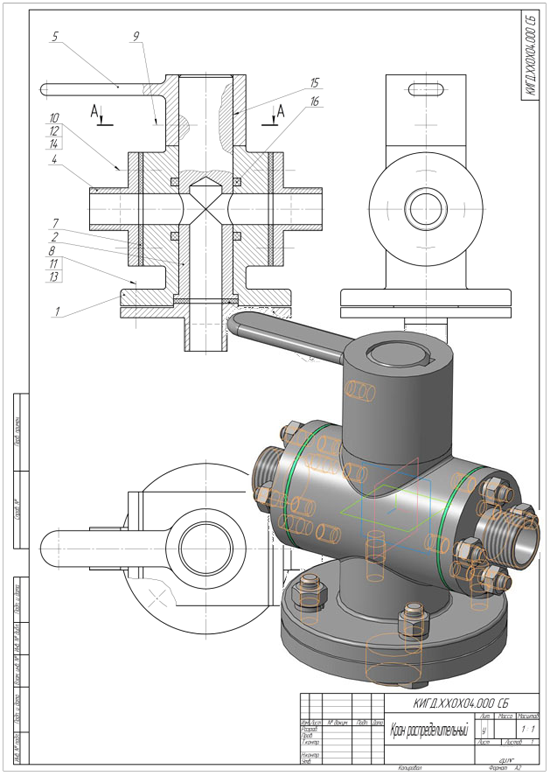

| Кран распределительный КИГД.ХХ0Х04.000 ЧЕРТЕЖ
Распределительный кран предназначен для одновременной подачи жидкости по двум трубопроводам.
Кран состоит из корпуса 1, в который установлена цилиндрическая пробка 2. В пробке выполнено осевое цилиндрическое отверстие и поперечное отверстие, которое соединяет с полостями поперечных отверстий в корпусе 1. На свободный цилиндрический конец пробки посажена на шпонке 15 рукоятка 5, закрепленная установочным винтом 9. Фланцы 4 крепятся к корпусу 1 при помощи шпилек 14, гаек 10 и шайб 12. Фланец 3 закреплен на корпусе 1 при помощи болтов 8, гаек 11 и шайб 13.
На чертеже кран изображен в открытом положении. При положении рукоятки 5, указанном на чертеже, жидкость по трубопроводу подводится через фланец 3 в пробку 2, откуда через отверстия проходит в трубопроводы системы. При повороте пробки 2 на 90° жидкость не поступает в трубопроводы.
Для обеспечения герметичности пробки 2 установлены резиновые кольца 16 (кольцо 045-053-46 ГОСТ 9833-73). Фланцы 4 и 3 уплотнены соответственно прокладками 7 и 6.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и фланцев 4 при помощи шпилек М10 ГОСТ 22034-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.10, 12, 14 (материал корпуса – чугун);
б) корпуса 1 и фланца 3 при помощи болтов М12 ГОСТ 7805-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.8, 11, 13;
в) рукоятки 5 и пробки 2 при помощи шпонки ГОСТ 23360-78 поз.15 и
винта М10 ГОСТ 1478-93, поз.9. Размеры шпонки выбрать в соответствие с ГОСТ 23360-78.
3. Вычертить сечение А-А.
4. Выполнить штриховку разрезов.
5. Вычертить линии-выноски ко всем деталям.
6. На отдельных бланках формата А4 составить спецификацию.
7. Проставить номера позиций на сборочном чертеже.
8. Проставить необходимые для сборочного чертежа размеры. Обвести чертеж.
Кран распределительный КИГД.ХХ0Х04.000 СБ
Кран распределительный КИГД.ХХ0Х04.000 спецификация
Кран распределительный КИГД.ХХ0Х04.000 3d сборка
Кран распределительный КИГД.ХХ0Х04.000 чертежи
Корпус КИГД.ХХ0Х04.001
Пробка КИГД.ХХ0Х04.002
Фланец КИГД.ХХ0Х04.003
Фланец КИГД.ХХ0Х04.004
Рукоятка КИГД.ХХ0Х04.005
Прокладка КИГД.ХХ0Х04.006
Прокладка КИГД.ХХ0Х04.007
Кран распределительный КИГД.ХХ0Х04.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 17:24 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Вентиль угловой КИГД.ХХ0Х05.000 ЧЕРТЕЖ
Вентиль – устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 1, в котором на шпинделе 5 при помощи скобы 4 закреплен клапан 3, упирающийся конической частью в седло 2, запрессованное в проточке корпуса 1. На верхнем конце шпинделя 5 на шпонке 20 закреплен установочным винтом 13 маховик 9.
На корпусе 1 с помощью болтов 12, гаек 16 и шайб 18 установлена крышка 7.
На крышке 7 с помощью шпилек 19, гаек 15 и шайб 17 закреплена втулка сальника 8. Она поджимает сальниковую набивку 21 (набивка АП 3 ГОСТ 5152-84, 0,02 кг).
Соединение корпуса 1 и фланца 10 осуществлено с помощью винтов 14.
На чертеже вентиль изображен в закрытом положении.
При вращении маховика 9 шпиндель 5 поднимается вверх, открывая нижнее отверстие в корпусе 1. Жидкость поступает в полость корпуса, а затем перетекает в трубопровод системы через отверстие во фланце 11.
Для устранения утечки жидкости между шпинделем 5 и крышкой 7 установлено сальниковое уплотнение 21. Герметизация крышки 7 и корпуса 1 осуществляется прокладкой 6. Герметизация корпуса 1 и фланца 10 осуществляется прокладкой 11.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий-выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и крышки 7 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.12, 16, 18;
б) корпуса 1 и фланца 10 при помощи винтов М10 ГОСТ 1491-80, поз.14 (материал корпуса – чугун);
в) крышки 7 и втулки сальника 8 при помощи шпилек М8 ГОСТ 22038-76, гаек М8 ГОСТ 5915-70, шайб 8 ГОСТ 6402-70, поз.15, 17, 19 (материал крышки – алюминий);
г) шпинделя 5 и маховика 9 при помощи шпонки поз.20 (выбор размеров шпонки произвести согласно ГОСТ 23360-78) и винта установочного М6 ГОСТ 1478-93, поз.13.
3. Начертить сечение А-А.
4. Выполнить штриховку разрезов, сечений.
5. На отдельных листах формата А4 составить спецификацию.
6. Вычертить линии-выноски ко всем деталям.
7. Проставить номера позиций на сборочном чертеже.
8. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.

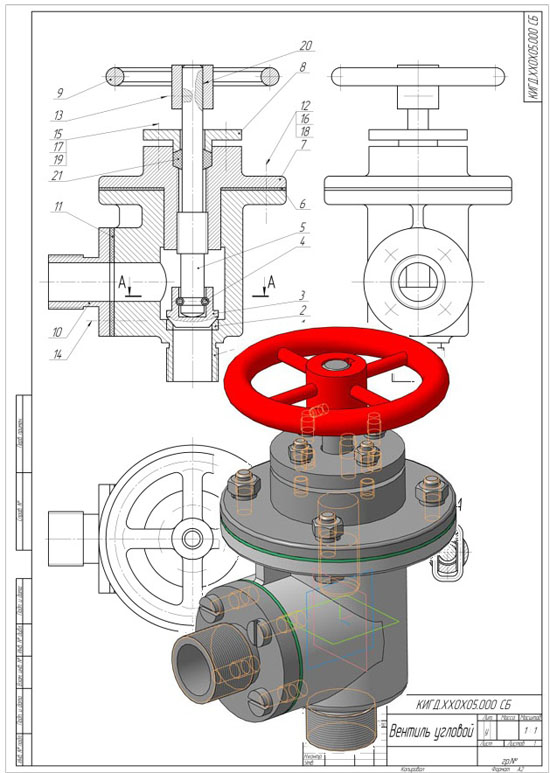

Вентиль угловой КИГД.ХХ0Х05.000 СБ
Вентиль угловой КИГД.ХХ0Х05.000 спецификация
Вентиль угловой КИГД.ХХ0Х05.000 3d сборка
Вентиль угловой КИГД.ХХ0Х05.000 чертежи
Корпус КИГД.ХХ0Х05.001
Седло КИГД.ХХ0Х05.002
Клапан КИГД.ХХ0Х05.003
Скоба КИГД.ХХ0Х05.004
Шпиндель КИГД.ХХ0Х05.005
Прокладка КИГД.ХХ0Х05.006
Крышка КИГД.ХХ0Х05.007
Втулка сальника КИГД.ХХ0Х05.008
Маховик КИГД.ХХ0Х05.009
Фланец КИГД.ХХ0Х05.010
Прокладка КИГД.ХХ0Х05.011
Вентиль угловой КИГД.ХХ0Х05.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 19:19 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Гидроцилиндр КИГД.ХХ0Х06.000 ЧЕРТЕЖ
Гидроцилиндр предназначен для сообщения движения рабочему органу, соединенному со штоком цилиндра.
Гидроцилиндр состоит из корпуса 1, к которому с одной стороны крепится при помощи болтов 9, гаек 11 и шайб 14 крышка 2, а с другой стороны крышка 6 шпильками 17, гайками 12 и шайбами 15.
В корпусе установлен поршень 3, в проточке которого расположено резиновое кольцо 19 (кольцо 110-98-6 ГОСТ 6418-81) во избежание просачивания жидкости из одной полости цилиндра в другую.
Возвратно-поступательное движение поршня 3 осуществляется при подаче жидкости попеременно, то в левую полость (движение вправо), то в правую (движение влево).
Поршень крепится на штоке 4 гайкой 13, шайбой 16 и шплинтом 18.
Для герметизации штока в крышке 2 установлено сальниковое
уплотнение 20 (набивка АП 3 ГОСТ 5152-84 0,02 кг), которое прижимается крышкой сальника 5 к втулке сальника 7.
Крышка сальника 5 крепится к крышке 2 винтами 10.
Уплотнение крышек 2 и 6 с корпусом осуществляется прокладками 8.
На резьбовые бобышки корпуса 1 устанавливаются муфты (на чертеже не показаны).
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и крышки 2 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-79, шайб 10 ГОСТ 6402-70, поз.9, 11, 14;
б) корпуса 1 и крышки 6 при помощи шпилек М12 ГОСТ 22034-76, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.12, 15, 17 (материал корпуса – чугун);
в) крышки 2 и крышки сальника 5 при помощи винтов М8 ГОСТ 1491-80, поз.10 (материал крышки 2 – чугун);
г) поршня 3 и штока 4, при помощи гайки М16 ГОСТ 5918-70, шайбы 16 ГОСТ 11371-78, шплинта 3,2х32 ГОСТ 397-79, поз.13, 16, 18.
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации .
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.

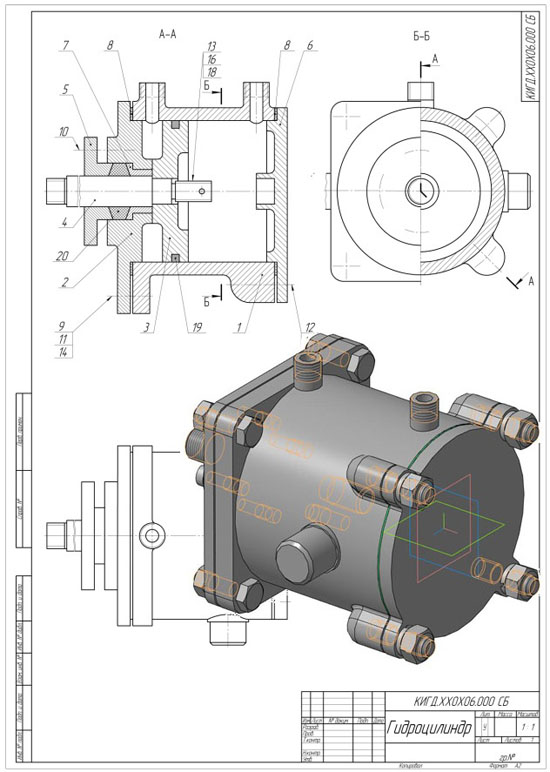

Гидроцилиндр КИГД.ХХ0Х06.000 СБ
Гидроцилиндр КИГД.ХХ0Х06.000 спецификация
Гидроцилиндр КИГД.ХХ0Х06.000 3d сборка
Гидроцилиндр КИГД.ХХ0Х06.000 чертежи
Корпус КИГД.ХХ0Х06.001
Крышка КИГД.ХХ0Х06.002
Поршень КИГД.ХХ0Х06.003
Шток КИГД.ХХ0Х06.004
Крышка КИГД.ХХ0Х06.005
Крышка КИГД.ХХ0Х06.006
Втулка КИГД.ХХ0Х06.007
Прокладка КИГД.ХХ0Х06.008
Гидроцилиндр КИГД.ХХ0Х06.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 27.10.2025, 19:19 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

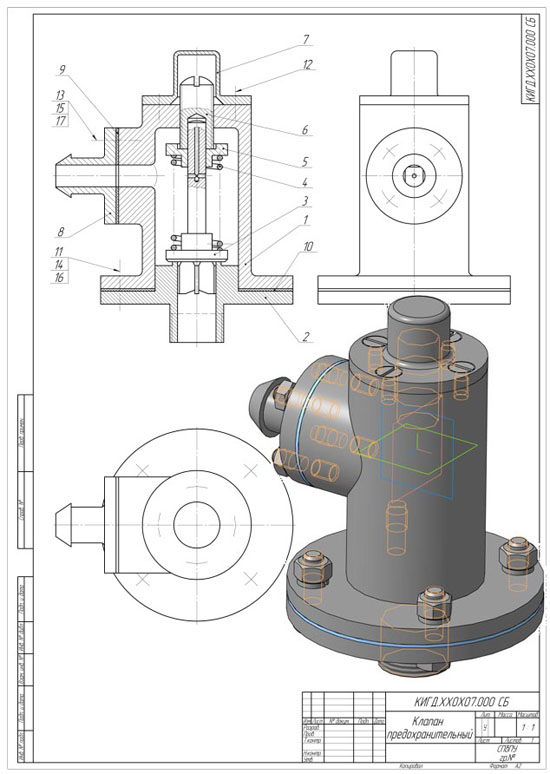

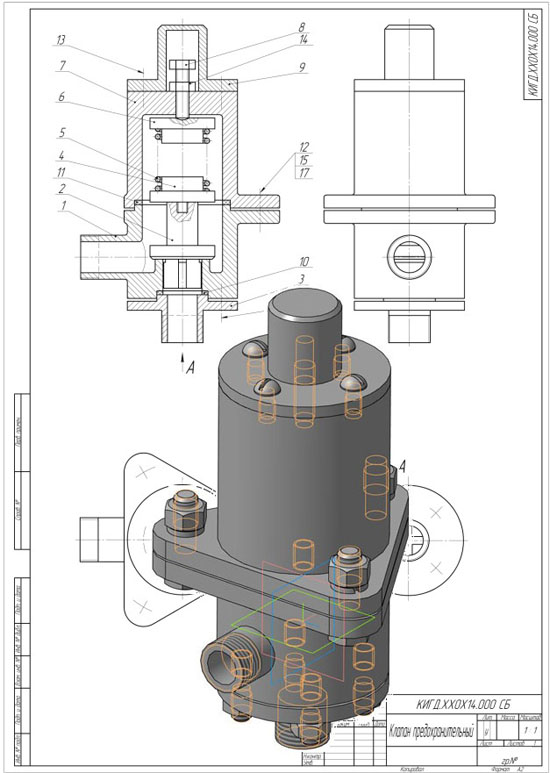

| Клапан предохранительный КИГД.ХХ0Х07.000 ЧЕРТЕЖ
Клапан предохранительный предназначен для исключения возможности повышения давления сверх установленного в обслуживаемом объекте путем сброса рабочей среды.
Клапан состоит из корпуса 1, в нижней части которого установлен фланец 2 при помощи болтов 11, гаек 14 и шайб 16 . В цилиндрическое отверстие фланца 2 входит клапан 3, который торцевой плоскостью цилиндрического бортика клапана упирается в торцевую плоскость верхней части фланца. В верхний торец цилиндрического буртика клапана 2 упирается пружина 4, регулируемая винтом 6, упирающимся в тарелку 5.
На чертеже клапан 3 изображен в закрытом положении.
При повышении давления жидкость в системе, находящаяся в полости отверстия фланца 2 под клапаном 3, давит на него. Клапан 3 , сжимая пружину 4, открывает отверстие во фланце 2, и избыточная жидкость через отверстие во фланце 8, закрепленном шпилькой 17, гайкой 13 и шайбой 15,
сливается по трубопроводу в бак (трубопроводы на чертеже не изображены).
Регулировочный винт 6 закрыт колпаком 7 при помощи винтов 12.
Герметичность устройства обеспечивается прокладками 9 и 10.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и фланца 3 при помощи болтов М12 ГОСТ 7798-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.11, 14, 16;
б) корпуса 1 и фланца 8 при помощи шпилек М10 ГОСТ 22034-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.13, 15, 17 (материал корпуса – чугун);
в) корпуса 1 и колпака 7 при помощи винтов М8 ГОСТ 17475-80, поз.12.
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации.
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Клапан предохранительный КИГД.ХХ0Х07.000 СБ
Клапан предохранительный КИГД.ХХ0Х07.000 спецификация
Клапан предохранительный КИГД.ХХ0Х07.000 3d сборка
Клапан предохранительный КИГД.ХХ0Х07.000 чертежи
Корпус КИГД.ХХ0Х07.001
Фланец КИГД.ХХ0Х07.002
Клапан КИГД.ХХ0Х07.003
Пружина КИГД.ХХ0Х07.004
Тарелка КИГД.ХХ0Х07.005
Винт КИГД.ХХ0Х07.006
Колпак КИГД.ХХ0Х07.007
Фланец КИГД.ХХ0Х07.008
Прокладка КИГД.ХХ0Х07.009
Прокладка КИГД.ХХ0Х07.010
Клапан предохранительный КИГД.ХХ0Х07.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 05.11.2025, 09:31 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

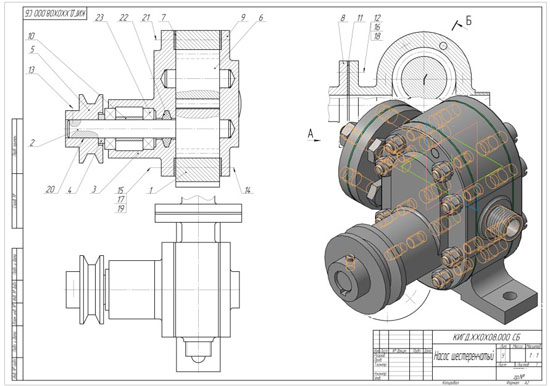

| Насос шестеренчатый КИГД.ХХ0Х08.000 ЧЕРТЕЖ
Насос состоит из корпуса 1, к которому крепится с одной стороны крышка 9 при помощи винтов 14, с другой стороны крышка 3, которая
закрепляется шпильками 19, гайками 15 и шайбами 17. Крышки 3 и 9 на штифтах 21 центрируются на корпусе 1. В корпусе 1 установлены шестерня 6 и вал-шестерня 2. Цилиндрический конец вала-шестерни 2 посажен на подшипники 23 (подшипник 203 ГОСТ 8338-75), установленные в крышке 3.
Между подшипниками установлено распорное кольцо 10. Между шкивом 5 и подшипником 23 установлено кольцо 4. На свободном конце валашестерни 2 закреплен шкив 5 установочным винтом 13. Для передачи от шкива 5 вращательного движения на валу-шестерне 2 устанавливается шпонка 20.
Вращательное движение от двигателя с помощью клиноременной передачи через шкив 5 передается на ведущий вал-шестерню 2, находящейся в зацеплении с шестерней 6. При выходе зубьев из зацепления в полости насоса образуется вакуум, в который засасывается жидкость и перегоняется зубьями шестерен по цилиндрическим отверстиям корпуса 1 насоса к фланцу 8. Герметизация шейки вала-шестерни 2 в месте его выхода из корпуса 1 осуществляется уплотнительным кольцом 22 (кольцо 40-20-12 ГОСТ 6418-81), а корпуса 1, крышек 3 и 9 и фланца 8 прокладками 7 и 11.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 крышки 3 и крышки 9 при помощи штифтов 8х75 ГОСТ 3128-70 (2 штуки) насквозь, поз.21, шпилек М8 ГОСТ 22034-76,гаек М8 ГОСТ 5915-70, шайб 8 ГОСТ 6402-70, поз.15, 17, 19 (материал корпуса – чугун);
б) корпуса 1 и крышки 9 при помощи винтов М10 ГОСТ 1491-80,поз.14;
в) корпуса 1 и фланца 8 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.12, 16, 18;
г) вала-шестерни 2 и шкива 5 при помощи шпонки поз.20 и установочного винта М6 ГОСТ 1478-75, поз.13. Выбор размеров шпонкипроизвести согласно ГОСТ 23360-78.
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации.
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Насос шестеренчатый КИГД.ХХ0Х08.000 сб
Насос шестеренчатый КИГД.ХХ0Х08.000 спецификация
Насос шестеренчатый КИГД.ХХ0Х08.000 3d сборка
Насос шестеренчатый КИГД.ХХ0Х08.000 чертежи
Корпус КИГД.ХХ0Х08.001
Вал-шестерня КИГД.ХХ0Х08.002
Крышка КИГД.ХХ0Х08.003
Кольцо КИГД.ХХ0Х08.004
Шкив КИГД.ХХ0Х08.005
Шестерня КИГД.ХХ0Х08.006
Прокладка КИГД.ХХ0Х08.007
Фланец КИГД.ХХ0Х08.008
Крышка КИГД.ХХ0Х08.009
Кольцо распорное КИГД.ХХ0Х08.010
Прокладка КИГД.ХХ0Х08.011
Насос шестеренчатый КИГД.ХХ0Х08.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 07.11.2025, 07:42 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

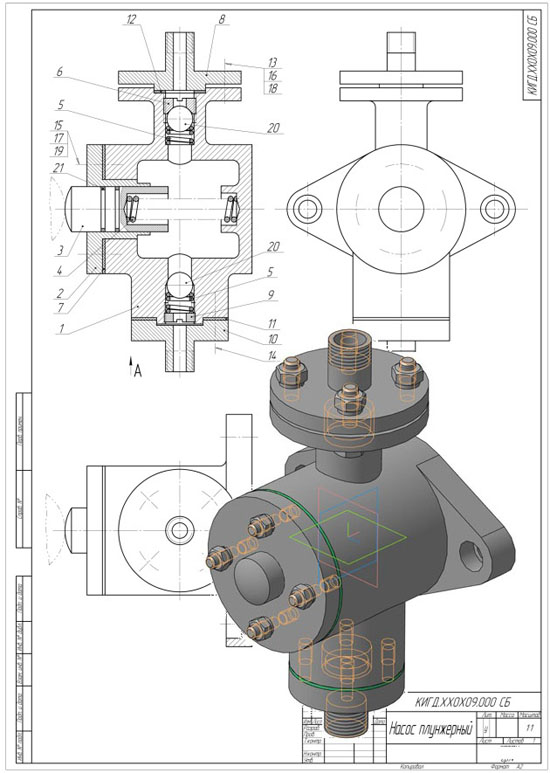

| Насос плунжерный КИГД.ХХ0Х09.000 ЧЕРТЕЖ
Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. В плунжерном насосе жидкость перемещается благодаря периодическому изменению объема рабочей полости насоса.
Насос состоит из корпуса 1, к которому крепится при помощи шпилек 19, гаек 15 и шайб 17 крышка 2. В крышке 2 установлен плунжер 3, отжимаемый пружиной 4. Фланец 8 прикреплен к фланцу корпуса 1 болтами 13, гайками 16 и шайбами 18. Во фланце корпуса 1 установлен всасывающий клапан, состоящий из втулки 6, шарика 20 (шарик 12 ГОСТ 3722-81) и пружины 5. С нижней стороны корпуса 1 прикреплен фланец 10 при помощи винтов 14. В нижней части корпуса 1 в цилиндрической расточке расположен клапан нагнетательный, состоящий из шарика 20, пружины 5 и втулки 9.
Возвратно-поступательное движение плунжера 3 осуществляется от эксцентрика (на чертеже показано условно), соприкасающегося со сферической поверхностью плунжера.
При движении плунжера 3 влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 8. При этом шарик 20 всасывающего клапана перемещается вниз, сжимая пружину 5.
При движении вправо увеличивается давление масла в полости корпуса 1, верхний шарик 20 прижимается к втулке 6 всасывающего клапана и препятствует выходу масла из корпуса. При этом нижний шарик 20 нагнетательного клапана под давлением масла сжимает пружину 5 и открывает отверстие во втулке 9. Масло через фланец 10 идет в систему.
Для устранения утечки масла между плунжером 3 и крышкой 2 в расточках плунжера установлены кольца 21 (кольцо 030-035-30 ГОСТ 9833-73). Герметизация фланца 8 и корпуса 1 осуществлена при помощи прокладки 12. Герметизация корпуса 1 и фланца 10 выполнена при помощи прокладки 11, корпуса 1 и крышки 2 прокладкой 7.
Задание
1. Перечертить заданные изображения тонкими линиями в
масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и крышки 2 при помощи шпилек М8 ГОСТ 22034-76,
гаек М8 ГОСТ 5915-70, шайб 8 ГОСТ 6402-70, поз.15, 17, 19 (материал корпуса – чугун);
б) корпуса 1 и фланца 9 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70 поз.13, 16, 18;
в) корпуса 1 и фланца 11 при помощи винтов М8 ГОСТ 1491-80, поз.14 (материал корпуса ? чугун).
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации.
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Насос плунжерный КИГД.ХХ0Х09.000 сб
Насос плунжерный КИГД.ХХ0Х09.000 спецификация
Насос плунжерный КИГД.ХХ0Х09.000 3d сборка
Насос плунжерный КИГД.ХХ0Х09.000 чертежи
Корпус КИГД.ХХ0Х09.001
Крышка КИГД.ХХ0Х09.002
Плунжер КИГД.ХХ0Х09.003
Пружина КИГД.ХХ0Х09.004
Пружина КИГД.ХХ0Х09.005
Втулка КИГД.ХХ0Х09.006
Прокладка КИГД.ХХ0Х09.007
Фланец КИГД.ХХ0Х09.008
Втулка КИГД.ХХ0Х09.009
Фланец КИГД.ХХ0Х09.010
Прокладка КИГД.ХХ0Х09.011
Прокладка КИГД.ХХ0Х09.012
Насос плунжерный КИГД.ХХ0Х09.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 10.11.2025, 14:09 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Гидроцилиндр КИГД.ХХ0Х10.000 ЧЕРТЕЖ
Гидроцилиндр служит для сообщения возвратно-поступательного движения рабочему органу, соединенному со штоком гидроцилиндра.
Гидроцилиндр состоит из корпуса 1, к которому с одной стороны крепится крышка 5 при помощи болтов 11, гаек 13 и шайб 16, а с другой стороны – крышка 9, закрепленная с помощью шпилек 19, гаек 14 и шайб 17.
Поступательное движение поршня 2 со штоком 3 осуществляется при подаче жидкости в правую полость в крышку 9 (движение влево) и в левую полость в крышку 5 (движение вправо).
В корпусе 1 находится поршень 2, в проточке которого находится
резиновое уплотнительное кольцо 20 (кольцо 110-120-58 ГОСТ 9833-73), препятствующее перетеканию жидкости из одной полости цилиндра в другую.
Поршень 2 крепится к штоку 3 гайкой 15 и шайбой 18.
К крышке 5 при помощи винтов 12 присоединена крышка сальника 7. Уплотнение штока 3 в крышке сальника 7 осуществляется с помощью кольца 21 (кольцо СГ 32-24-47 ГОСТ 6418-81).
Шток 3 перемещается внутри втулки 6 ,запрессованной в крышку 5. Герметичность конструкции осуществляется прокладками 4, 8 и 10.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и крышки 5 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.11, 13, 16;
б) корпуса 1 и крышки 9 при помощи шпилек М12 ГОСТ 22032-76, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.14, 17, 19 (материал корпуса - сталь);
в) крышки сальника 7 и крышки 5 при помощи винтов М8 ГОСТ 17473-80, поз.12 (материал крышки 5 ? чугун);
г) поршень крепится к штоку гайкой М18 ГОСТ 11871-88, шайбой 18 ГОСТ 11872-89, поз.15, 18.
3. Выполнить штриховку разреза.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций на сборочном чертеже.
7. Проставить необходимые для сборочного чертежа размеры. Обвести чертеж.
Гидроцилиндр КИГД.ХХ0Х10.000 СБ
Гидроцилиндр КИГД.ХХ0Х10.000 спецификация
Гидроцилиндр КИГД.ХХ0Х10.000 3d сборка
Гидроцилиндр КИГД.ХХ0Х10.000 чертежи
Корпус КИГД.ХХ0Х10.001
Поршень КИГД.ХХ0Х10.002
Шток КИГД.ХХ0Х10.003
Прокладка КИГД.ХХ0Х10.004
Крышка КИГД.ХХ0Х10.005
Втулка КИГД.ХХ0Х10.006
Крышка сальника КИГД.ХХ0Х10.007
Прокладка КИГД.ХХ0Х10.008
Крышка КИГД.ХХ0Х10.009
Прокладка КИГД.ХХ0Х10.010
Гидроцилиндр КИГД.ХХ0Х10.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 11.11.2025, 07:47 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

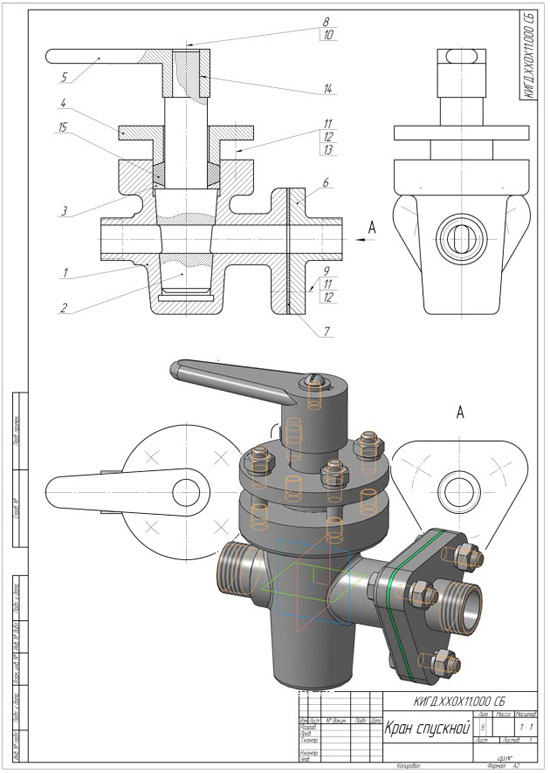

| Кран спускной КИГД.ХХ0Х11.000 ЧЕРТЕЖ
Спускной кран служит для спуска жидкости из системы.
Он состоит из корпуса 1, в котором установлена коническая пробка 2.
В верхней части крана устанавливается втулка сальника 4, для уплотнения сальниковой набивки 15 (набивка АП 3 ГОСТ 5152-84, 0,02кг).
Между набивкой 15 и верхним основанием конической части пробки 2 установлено кольцо 3. Втулка сальника 4 крепится к корпусу 1 шпильками 13, гайками 11 и шайбами 12.
Для закрывания и открывания крана на цилиндрическом конце пробки 2 установлена рукоятка 5 при помощи шпонки 14. Рукоятка 5 закреплена на пробке 2 шайбой 8 (размеры dвнеш 20; dвнут 9; толщина 2мм) и винтом 10.
Фланец 6 крепится к корпусу 1 через прокладку 7 болтами 9, гайками 11 и шайбами 12.
На чертеже кран изображен в открытом положении. При повороте пробки 2 меняется или полностью перекрывается проходное сечение.
Плотное прилегание сопрягаемых поверхностей корпуса 1 и пробки 2 достигается конической формой и тщательной притиркой деталей.
Шайба 8 не показана.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и фланца 6 при помощи болтов М10 ГОСТ 7798-70,
гаек М10 ГОСТ 5915-79, шайб 10 ГОСТ 6402-70, поз.9, 11, 12;
б) корпуса 1 и втулки сальника 4 при помощи шпилек М10 ГОСТ 22034-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.11, 12, 13 (материал корпуса – чугун);
г) пробки 2 и ручки 5 при помощи шпонки поз.14 (выбор размеров
согласно ГОСТ 23360-78), винта М8 ГОСТ 17473-80, шайбы поз.8 и 10 (материал пробки - сталь).
3. Выполнить штриховку разрезов.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации .
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Кран спускной КИГД.ХХ0Х11.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 12.11.2025, 16:13 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

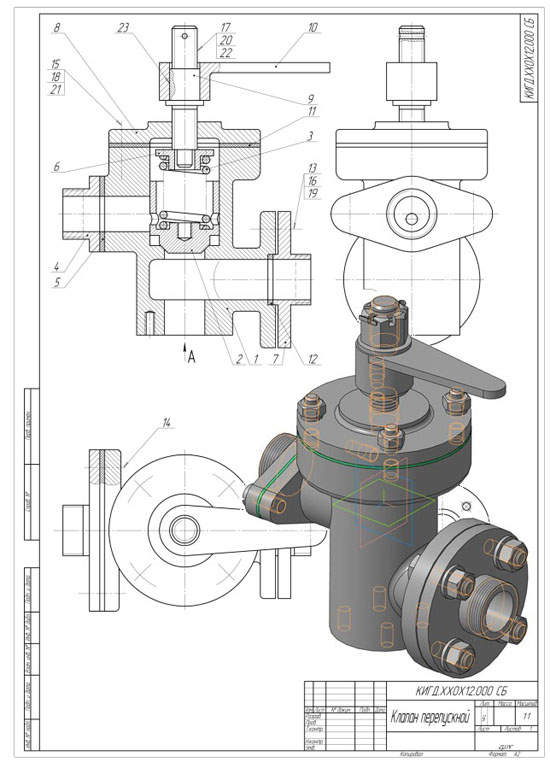

| Клапан предохранительный КИГД.ХХ0Х12.000 ЧЕРТЕЖ
Перепускные предохранительные клапаны предназначены для сброса рабочей среды в атмосферу.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие – к обслуживаемому объекту. Давление, при котором срабатывает клапан 2, регулируется сжатием пружины 3 посредством рукоятки 10, посаженной на ходовой винт 9. Пружина 3, сжатая винтом 9 через тарелку 6, прижимает клапан 2 к корпусу 1. Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. При избыточном давлении он поднимается и пропускает через левое отверстие корпуса 1 рабочую среду в запасную емкость. Когда давление падает до величины, равной силе сжатия пружины, последняя закрывает клапаном 2 отверстие, и выпуск рабочей среды прекращается.
Рукоятка 10 закреплена на винте 9 при помощи шпонки 23, шайбы 20 и гайки 17, которая стопорится шплинтом 22. Крышка 8 крепится через прокладку 11 при помощи шпилек 21, гаек 15 и шайб 18 плотно к корпусу 1.
Фланец 4 к корпусу 1 присоединяется при помощи винтов 14, а фланец 7 крепится болтами 13, гайками 16, шайбами 19.
Для обеспечения герметичности между корпусом 1 и фланцами 4 и 7,
корпусом 1 и крышкой 8 предусмотрены прокладки 5, 11 и 12.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и крышки 8 при помощи шпилек М10 ГОСТ 22034-76,
гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.15, 18, 21 (материал корпуса – чугун);
б) корпуса 1 и фланца 4 при помощи винтов М10 ГОСТ 1491-80 поз.14;
в) корпуса 1 и фланца 7 при помощи болтов М12 ГОСТ 7798-70, гаек М12 ГОСТ 5915-70 и шайб 12 ГОСТ 11371-78, поз.13, 16, 19;
г) рукоятки 10 и винта 9 при помощи шпонки поз.23 (выбор размеров шпонки произвести согласно ГОСТ 23360-78), гайки М20 ГОСТ 5918-73, шайбы 20 ГОСТ 11371-78 и шплинта 3,2х28 ГОСТ 397-79, поз.17, 20, 22.
3. Выполнить штриховку разрезов.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных бланках формата А4 составить спецификацию.
6. Проставить номера позиций на сборочном чертеже.
7. Проставить необходимые для сборочного чертежа размеры. Обвести чертеж.
Клапан предохранительный КИГД.ХХ0Х12.000 сб
Клапан предохранительный КИГД.ХХ0Х12.000 спецификация
Клапан предохранительный КИГД.ХХ0Х12.000 3d сборка
Клапан предохранительный КИГД.ХХ0Х12.000 чертежи
Корпус КИГД.ХХ0Х12.001
Клапан КИГД.ХХ0Х12.002
Пружина КИГД.ХХ0Х12.003
Фланец КИГД.ХХ0Х12.004
Прокладка КИГД.ХХ0Х12.005
Тарелка КИГД.ХХ0Х12.006
Фланец КИГД.ХХ0Х12.007
Крышка КИГД.ХХ0Х12.008
Винт КИГД.ХХ0Х12.009
Рукоятка КИГД.ХХ0Х12.010
Прокладка КИГД.ХХ0Х12.011
Прокладка КИГД.ХХ0Х12.012
Клапан предохранительный КИГД.ХХ0Х12.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 13.11.2025, 08:25 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline

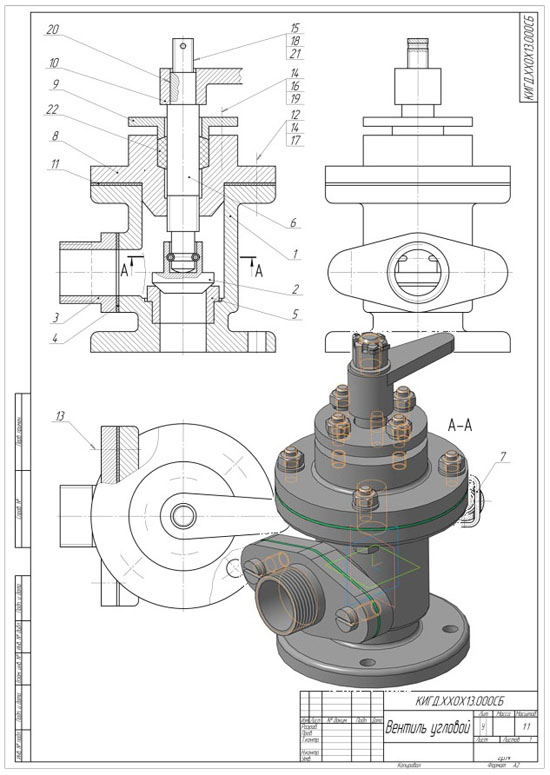

| Вентиль угловой КИГД.ХХ0Х13.000 ЧЕРТЕЖ
Вентиль – запорное устройство для включения или отключения участка трубопровода, а также для регулирования движения в трубах пара, газа или жидкости.
Регулирование подачи жидкости производится вручную при помощи ручки 10, соединенной со шпинделем 6 шпонкой 20.
При повороте ручки 10 против часовой стрелки шпиндель 6, с укрепленным на нем клапаном 2, посредством проволочной скобы 7, поднимается. При этом зазор между клапаном 2 и седлом 5 увеличивается, количество пропускаемой жидкости возрастает.
При повороте ручки 10 в обратную сторону (по часовой стрелке), клапан 2 опускается, и количество подаваемой жидкости уменьшается.
Для герметизации шпинделя 6 в крышке 8 установлено сальниковое уплотнение 22 (набивка АП 3 ГОСТ 5152-84, 0,02 кг), которое прижимается к шпинделю 6 и крышке 8 крышкой сальника 9, которая крепится шпильками 19, гайками 14 и шайбами 16.
Ручка 10 крепится на шпинделе 6 шайбой 18 прорезной гайкой 15 и фиксируется шплинтом 21.
Крышка 8 крепится к корпусу 1 болтами 12, гайками 14 и шайбами 17.
Фланец 3 крепится к корпусу 1 винтами 13.
Герметичность корпуса 1, крышки 8 и фланца 3 обеспечивается прокладками 4 и 11.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения (положение крепежных деталей указано осями):
а) корпуса 1 и крышки 8 при помощи болтов М10 ГОСТ 7798-70, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 11371-78, поз.12, 14, 17;
б) корпуса 1 и фланца 3 при помощи винтов М12 ГОСТ 1491-80, поз.13;
в) крышки 8 и крышки сальника 9 при помощи шпилек М10 ГОСТ 22034-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.14, 16, 19 (материал крышки поз.8 – чугун);
г) шпинделя 6 и ручки 10 при помощи шпонки поз.20 (выбор размеров согласно ГОСТ 23360-78), гайки М16 ГОСТ 5918-73, шайбы 16 ГОСТ 11371-78, шплинта 3,2х32 ГОСТ 397-79, поз.15, 18, 21.
3. Выполнить штриховку разрезов.
4. Вычертить линии- выноски ко всем деталям.
5. На отдельных листах формата А4 составить спецификацию.
6. Проставить номера позиций согласно спецификации .
7. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.
Вентиль угловой КИГД.ХХ0Х13.000 СБ
Вентиль угловой КИГД.ХХ0Х13.000 спецификация
Вентиль угловой КИГД.ХХ0Х13.000 3d сборка
Вентиль угловой КИГД.ХХ0Х13.000 чертежи
Корпус КИГД.ХХ0Х13.001
Клапан КИГД.ХХ0Х13.002
Фланец КИГД.ХХ0Х13.003
Прокладка КИГД.ХХ0Х13.004
Седло КИГД.ХХ0Х13.005
Шпиндель КИГД.ХХ0Х13.006
Скоба КИГД.ХХ0Х13.007
Крышка КИГД.ХХ0Х13.008
Крышка сальника КИГД.ХХ0Х13.009
Ручка КИГД.ХХ0Х13.010
Прокладка КИГД.ХХ0Х13.011
Вентиль угловой КИГД.ХХ0Х13.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 17.11.2025, 13:09 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Клапан предохранительный КИГД.ХХ0Х14.000 ЧЕРТЕЖ
Предохранительные клапаны служат для сброса давления рабочей среды при повышении его сверх установленного.
Клапан состоит из корпуса 1, к которому крепится стакан 7 болтами 12, шайбами 17 и гайками 15. К нижней части корпуса прикреплен фланец 3 при помощи шпилек 18, шайб 16 и гаек 14. В корпусе установлен клапан 2, на цилиндрическом конце которого крепится на резьбе тарелка 4; в нее упирается пружина 5, регулируемая винтом 8 и гайкой 14, опирающимся на
тарелку 6. Колпак 9 крепится к стакану 7 винтами 13.
При повышении давления в системе жидкость, находящаяся в полости фланца 3 под клапаном 2, давит на последний и сжимает пружину 5, открывая отверстие в корпусе.
Избыточная жидкость через отверстие в резьбовом патрубке корпуса сливается по трубам в бак (трубы на чертеже не показаны).
Герметичность соединения корпуса 1 и фланца 3 обеспечивается прокладкой 10.
Во избежание утечки жидкости между корпусом и стаканом 7 установлена прокладка 11.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и стакана 7 при помощи болтов М12 ГОСТ 7798-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 6402-70, поз.12, 15, 17;
б) корпуса 1 и фланца 3 при помощи шпилек М10 ГОСТ 22034-76, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.18, 14, 16 (материал корпуса 1 – чугун);
в) стакана 7 и колпака 9 при помощи винтов М8 ГОСТ 17473-72, поз.13 (материал стакана 7 – сталь). Размеры опорных поверхностей под головки винтов по ГОСТ 12876-67.
3. Выполнить штриховку разрезов.
4. Вычертить линии-выноски ко всем деталям.
5. На отдельных бланках формата А4 составить спецификацию.
6. Проставить номера позиций на сборочном чертеже.
7. Проставить необходимые для сборочного чертежа размеры. Обвести чертеж.
Клапан предохранительный КИГД.ХХ0Х14.000 СБ
Клапан предохранительный КИГД.ХХ0Х14.000 спецификация
Клапан предохранительный КИГД.ХХ0Х14.000 3d сборка
Клапан предохранительный КИГД.ХХ0Х14.000 чертежи
Корпус КИГД.ХХ0Х14.001
Клапан КИГД.ХХ0Х14.002
Фланец КИГД.ХХ0Х14.003
Тарелка КИГД.ХХ0Х14.004
Пружина КИГД.ХХ0Х14.005
Тарелка КИГД.ХХ0Х14.006
Стакан КИГД.ХХ0Х14.007
Винт КИГД.ХХ0Х14.008
Колпак КИГД.ХХ0Х14.009
Прокладка КИГД.ХХ0Х14.010
Прокладка КИГД.ХХ0Х14.011
Клапан предохранительный КИГД.ХХ0Х14.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 18.11.2025, 11:21 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Клапан питательный КИГД.ХХ0Х15.000 ЧЕРТЕЖ
Клапан применяется на трубопроводах, соединяющих резервуары с механизмами, нагнетающими газы или жидкость.
В корпусе 1 на седле 2 установлен клапан 3.
Пружина 4 опирается на клапан 3 и тарелку 6.
Вращение ходового винта 5 осуществляется ручкой 9, которая соединяется с винтом 5 с помощью шпонки 18.
Крышка 8 крепится к корпусу 1 при помощи шпилек 17, гаек 13 и шайб 15. Герметичность соединения обеспечивается прокладкой 7.
Тарелка 6 крепится к ходовому винту 5 винтом 12.
Корпус 1 соединяется с опорой 10 болтами 11, гайками 14 и шайбами 16.
Жидкость или газ, поступающие от нагнетательного механизма, поджимают клапан 3 и проходят по левому отверстию корпуса 1 в резервуар.
Обратно газ или жидкость проходить не могут, т.к. клапан 3 под действием пружины 4 садится на седло 2 и закрывает входное отверстие в корпусе 1.
Задание
1. Перечертить заданные изображения тонкими линиями в масштабе 1:1 на формат А2 (А1) без нанесения штриховки, линий- выносок и номеров позиций.
2. Вычертить соединения деталей (положение крепежных изделий указано осями):
а) корпуса 1 и крышки 8 при помощи шпилек М10 ГОСТ 22034-78, гаек М10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.13, 15, 17 (материал корпуса – чугун);
б) корпуса 1 и опоры 10 при помощи болтов М12 ГОСТ 7798-70, гаек М12 ГОСТ 5915-70, шайб 12 ГОСТ 11371-78, поз.11, 14, 16;
в) винта 5 и тарелки 6 при помощи винта М6 ГОСТ 1478- 93, поз.12;
г) винта 5 и ручки 9 при помощи шпонки поз.18 (выбор размеров шпонки произвести согласно ГОСТ 23360-78).
3. Вычертить сечение А-А.
4. Выполнить штриховку разреза и сечения.
5. На отдельных листах формата А4 составить спецификацию.
6. Вычертить линии-выноски ко всем деталям.
7. Проставит номера позиций согласно спецификации.
8. Проставить необходимые размеры на сборочном чертеже. Обвести чертеж.

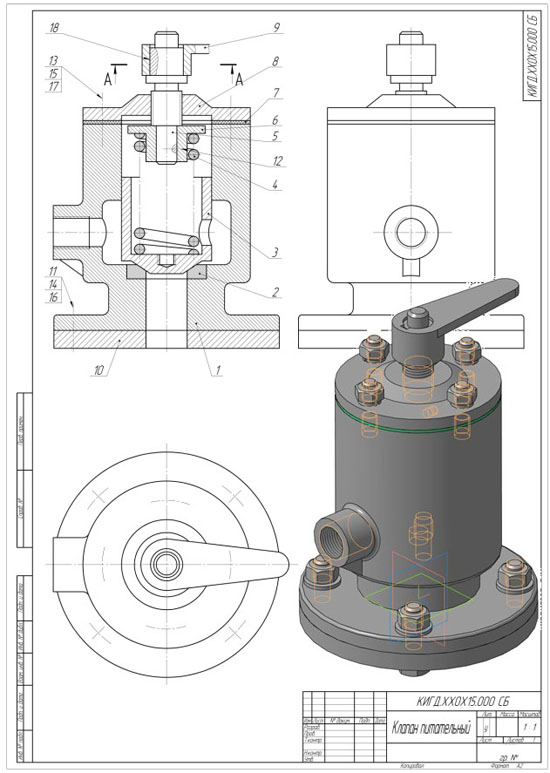

Клапан питательный КИГД.ХХ0Х15.000 сб
Клапан питательный КИГД.ХХ0Х15.000 спецификация
Клапан питательный КИГД.ХХ0Х15.000 3d сборка
Клапан питательный КИГД.ХХ0Х15.000 чертежи
Корпус КИГД.ХХ0Х15.001
Седло КИГД.ХХ0Х15.002
Клапан КИГД.ХХ0Х15.003
Пружина КИГД.ХХ0Х15.004
Винт КИГД.ХХ0Х15.005
Тарелка КИГД.ХХ0Х15.006
Прокладка КИГД.ХХ0Х15.007
Крышка КИГД.ХХ0Х15.008
Ручка КИГД.ХХ0Х15.009
Опора КИГД.ХХ0Х15.010
Клапан питательный КИГД.ХХ0Х15.000 СКАЧАТЬ
|
| |
|
|
