| Камера диафрагменная НГТУ.002.028.100 ЧЕРТЕЖ
Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса, -
операции прижима, фиксации и подвода упоров. Они используются в кокильных машинах для управления стержней и раскрытия кокиля, а также для уплотнения формовочной смеси.
Диафрагменные камеры просты по конструкции и в эксплуатации, не имеют утечек и более надежны, чем поршневые двигатели. Диафрагма выдерживает свыше 1 млн. включений. К недостатку диафрагменных камер следует отнести малую величину рабочего хода.
Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы, через отверстие крышки 2 шайба 7 перемещает шток 3, соединенный с приводом машины.
При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.
Корпус 1 крепится к основанию шпильками 15, гайками 12 и шайбами 13.
Крышка 2 соединяется с корпусом 1 болтами 9, гайками 11 и шайбами 14. Опора 6 крепится к корпусу 1 винтами 10.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.
На чертеже выполнить следующие соединения:
I – соединить крышку 2 с корпусом 1 болтами 9 (резьба М8), установить шайбы 14 и гайки 11;
II – выполнить соединение опоры 6 с корпусом 1 винтами 10 (резьба М6);
III - выполнить соединение основания 5 с корпусом 1 шпильками 15 (резьба М10), установить шайбы 13 и гайки 12.
Заполнить в спецификации графу «Стандартные изделия».
Камера диафрагменная НГТУ.002.028.100 СБ
Камера диафрагменная НГТУ.002.028.100 спецификация
Камера диафрагменная НГТУ.002.028.100 3d сборка
Камера диафрагменная НГТУ.002.028.100 чертежи
Корпус НГТУ.002.028.101
Крышка НГТУ.002.028.102
Шток НГТУ.002.028.103
Диафрагма НГТУ.002.028.104
Основание НГТУ.002.028.105
Опора НГТУ.002.028.106
Шайба НГТУ.002.028.107
Пружина НГТУ.002.028.108
Камера диафрагменная НГТУ.002.028.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 25.11.2025, 08:02 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Кран пробковый НГТУ.002.002.100 ЧЕРТЕЖ
Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи
жидкости по трубопроводу или для изменения ее количества.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2, верхним основанием конуса
упирающаяся в крышку. Крышка 4 закреплена на корпусе винтами 9. На крышке 4 установлена втулка
сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке
при помощи шпилек 15, шайб 13 и гаек 10. Для поворачивания пробки в нужное положение на свободном
конце ее выполнен квадрат, на которой надевается рукоятка (на чертеже она не изображена). Фланец 5
крепится к корпусу при помощи болтов 8, шайб 14 и гаек 11. На чертеже кран изображен в открытом положении.
При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеж они не показаны), по которым проходит жидкость, с одной стороны – к резьбовому концу фланца 5, с другой – к муфте 12, которую необходимо установить на резьбовом патрубке корпуса.
Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой
этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а фланца 5 и корпуса 1 – прокладкой 6.
Методические указания
Чертеж пробкового крана выполнить в масштабе 1:1 в трех изображения. На виде сверху выполнить
местный разрез по соединению фланца 5 и корпуса 1 болтом, на виде слева – по соединению крышки 4 и
корпуса 1 винтом.
На чертеже выполнить следующие соединения :
I – соединить корпус 1 и фланец 5 болтами 8 ( резьба М10 ),
Установить пружинные шайбы 14 и гайки 11;
II – соединить крышку 4 и втулку сальника 3 шпильками 15 ( резьба М8), с гайками 10, установить пружинные шайбы 13;
III – подсоединить к корпусу 1 муфту 12 ( резьба G1 );
VI – выполнить соединение корпуса 1 и крышки 4 винтами 9, (резьба М10 ).
Кран пробковый НГТУ.002.002.100 СБ
Кран пробковый НГТУ.002.002.100 спецификация
Кран пробковый НГТУ.002.002.100 3d сборка
Кран пробковый НГТУ.002.002.100 чертежи
Корпус НГТУ.002.002.101
Пробка НГТУ.002.002.102
Втулка сальника НГТУ.002.002.103
Крышка НГТУ.002.002.104
Фланец НГТУ.002.002.105
Прокладка НГТУ.002.002.106
Прокладка НГТУ.002.002.107
Кран пробковый НГТУ.002.002.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 25.11.2025, 08:03 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Кран распределительный НГТУ.002.003.100 ЧЕРТЕЖ
Распределительный кран является одним из видов арматуры трубопроводов и предназначается для одновременной или попеременной подачи жидкости по двум трубопроводам.
Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2 пробке выполнены два отверстия (см. В - В), соединяющиеся с полностью осевого отверстия пробки. На левом, цилиндрическом, конце пробки при помощи винта 10 и пружинной шайбы 15 установлена рукоятка 3. для осуществления поворота пробки в нужное положение установлена шпонка 19, передающая вращательное движение от рукояти 3. фланец 4 крепиться к корпусу шпильками 18. Фланец 5 установлен на корпусе при помощи болтов 9. На чертеже кран изображен в открытом положении.
При положении рукояти 3, указанном на чертеже (см. вид слева), жидкость через фланец 5 попадает в осевое цилиндрическое отверстие пробки (см. главный вид), а затем по двум радиальным отверстиям в пробке переходит в отверстие фланца 4 и полость Е резьбового патрубка корпуса. При повороте рукояти на 90о вправо верхние отверстие пробки 2 совпадает с отверстием патрубка корпуса (см. В - В) и жидкость пойдет только по каналу Е, а канал Г перекроется. При дальнейшем повороте рукояти на 90о оба канала перекрываются.
При повороте рукояти из первоначального положения, указанного на чертеже, влево на 90о боковое отверстие пробки 2 совпадает с каналом Г фланца 4, и жидкость идет только по этому трубопроводу.
Уплотнение пробки 2 осуществлено резиновыми кольцами 13. Герметизация корпуса 1 и фланца 4 осуществлена прокладкой 7, а фланца 5 и корпуса 1 – прокладкой 6.
Методические указания
Чертеж распределительного крана выполнить на формате А2 в масштабе 1:1 в двух изображениях.
На чертеже выполнить следующие задания:
– соединить ось 2 с рукояткой 3 посредством призматической шпонки 19 (размеры шпонки 8х7х30);
– подсоединить к фланцу 4 угольник 14 (резьба G ?);
– выполнить соединение корпуса 1 с фланцем 5 болтами 9 (резьба М12), установить пружинные шайбы 17 гайки 12;
– соединить фланец 4 с корпусом 1 шпильками 18 (резьба М10, материал корпуса – сталь), установить шайбы 16 гайки 11;
– закрепить рукоятку 3 через шайбу 8 на пробке 2 винтом 10 (резьба М6), установить шайбу 15.
Заполнить в спецификации графу Стандартные изделия.
Кран распределительный НГТУ.002.003.100 сб
Кран распределительный НГТУ.002.003.100 спецификация
Кран распределительный НГТУ.002.003.100 3d сборка
Кран распределительный НГТУ.002.003.100 чертежи
Корпус НГТУ.002.003.101
Пробка НГТУ.002.003.102
Рукоятка НГТУ.002.003.103
Фланец НГТУ.002.003.104
Фланец НГТУ.002.003.105
Прокладка НГТУ.002.003.106
Прокладка НГТУ.002.003.107
Шайба НГТУ.002.003.108
Кран распределительный НГТУ.002.003.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 26.11.2025, 07:43 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Кран распределительный НГТУ.002.004.100 ЧЕРТЕЖ
Распределительный кран является одним из видов арматуры трубопроводов и предназначается для одновременной подачи жидкости по двум трубопроводам.Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2. В пробке выполнено осевое цилиндрическое отверстие, соединяющееся с полостями двух цилиндрических отверстий. На свободный цилиндрический конец пробки установлена шпонка 17, которая передает вращательное движение пробке от рукояти 3. Фланец 4 крепиться к корпусу 1 при помощи шпилек 16, шайб 14 и гаек 10. Фланец 5 закреплен на корпусе с помощью болтов 8, шайб 15 и гаек 11. На чертеже кран изображен в открытом положении.
При положении рукояти 3, указанном на чертеже, жидкость по трубопроводу (трубопроводы на чертеже не указаны) подходит к угольнику 13, который необходимо вычертить, а затем, по отверстиям пробки 2 проходит в полости цилиндрических отверстий корпуса и фланца 4 и поступает к трубопроводам системы. Пробка 2 при повороте на 90о в любую сторону цилиндрической частью перекрывает отверстие в корпусе, и жидкость не поступает в трубопроводы. Для обеспечения герметичности пробки 2 установлены резиновые кольца 12. фланец 4 и корпус 1 уплотнены прокладками 7. герметизация фланца 5 и корпуса осуществлена прокладкой 6.
Методические указания
Чертеж выполнить в масштабе 11.
На чертеже выполнить следующие соединения
– подсоединить к фланцу 5 угольник 13;
– выполнить соединение фланца 5 с корпусом 1 болтами 8 (материал корпуса – чугун), установить пружинные шайбы 15 и гайки 11;
– соединить фланцы 4 с корпусом 1 используя шпильки 16, пружинные шайбы 14 и гайки 10;
– закрепить рукоятку 3 на пробке 2 винтом 9;
– соединить пробку 2 с рукояткой 3 посредством призматической шпонки 17.
Длину крепежных изделий и диаметр резьбы подобрать самостоятельно. Заполнить в спецификации графу – Стандартные изделия.
Кран распределительный НГТУ.002.004.100 сб
Кран распределительный НГТУ.002.004.100 спецификация
Кран распределительный НГТУ.002.004.100 3d сборка
Кран распределительный НГТУ.002.004.100 чертежи
Корпус НГТУ.002.004.101
Пробка НГТУ.002.004.102
Рукоятка НГТУ.002.004.103
Фланец НГТУ.002.004.104
Фланец НГТУ.002.004.105
Прокладка НГТУ.002.004.106
прокладка НГТУ.002.004.107
Кран распределительный НГТУ.002.004.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 27.11.2025, 08:56 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline

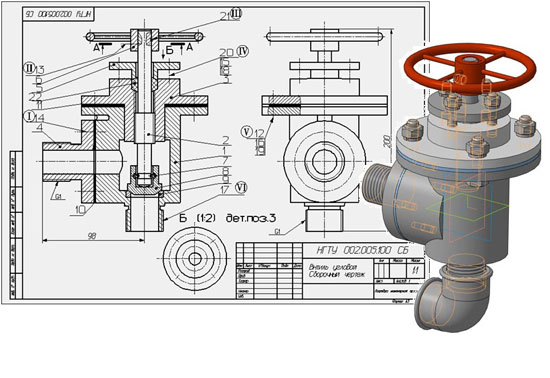

| Вентиль угловой НГТУ.002.005.100 ЧЕРТЕЖ
Вентиль – устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 1, на котором установлена при помощи болтов 12, шайб 19 и гаек 16 крышка 3. В крышке 3 в резьбовое отверстие установлен шпиндель 2. На нижнем хвостике шпинделя 2 при помощи скобы7 закреплен клапан 8, упирающийся конической частью в седло 9, установленное в корпусе. На верхнем конце шпинделя установочным винтом13 закреплен маховик 6, в котором установлена шпонка 21, передающая вращательное движение шпинделю 2. на крышке закреплена шпилька 20 втулка сальника 5, которая поджимает сальниковую набивку 22. фланец 4 крепиться к корпусу при помощи винтов 14. на чертеже вентиль изображен в закрытом положении.
Рабочая среда (жидкость или газ) поступают по трубопроводу (на чертеже не изображен) к угольнику 17, который необходимо вычертить, установленному на резьбовом патрубке корпуса 1, снизу под клапан. При ращении маховика 6 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном8, открывает отверстие в нижней части корпуса. Жидкость поступает в полость отверстия в корпусе, а затем по отверстию во фланце 4 переходит в трубопровод системы. Для избегания утечки жидкости между шпинделем 2 и крышкой 3 установлено сальниковое уплотнение 22. крышка 3 с корпусом уплотнена прокладкой 11. герметизация фланца 4 с корпусом осуществляется прокладкой 10.
Методические указания
Чертеж углового вентиля выполнить в масштабе 1:1 в двух изображениях, выполнить сечение по А-А.
На чертеже выполнить следующие соединения:
I – выполнить соединение корпуса 1 с фланцем 4 винтами 14 (резьба М6);
II – закрепить маховик 6 на шпинделе 2 установочным винтом 13 (резьба М8);
III – соединить шпиндель 2 с маховиком 6 шпонкой 21 (размеры шпонки 6х6х25 исполнение 1);
IV – выполнить соединение втулки сальника 5 с корпусом 1 шпильками 20 (резьба М8, материал
корпуса – алюминий), установить пружинные шайбы 18 и гайки 15;
V – соединить крышку 3 с корпусом 1 болтами 12 (резьба М10), установить пружинные шайбы 19 и гайки 16;
VI – подсоединить к корпусу угольник 17 (резьба G1).Заполнить в спецификации графу – Стандартные изделия.
Вентиль угловой НГТУ.002.005.100 СБ
Вентиль угловой НГТУ.002.005.100 спецификация
Вентиль угловой НГТУ.002.005.100 3d сборка
Вентиль угловой НГТУ.002.005.100 чертежи
Корпус НГТУ.002.005.101
Шпиндель НГТУ.002.005.102
Крышка НГТУ.002.005.103
Фланец НГТУ.002.005.104
Втулка сальника НГТУ.002.005.105
Маховик НГТУ.002.005.106
Скоба НГТУ.002.005.107
Клапан НГТУ.002.005.108
Седло НГТУ.002.005.109
Прокладка НГТУ.002.005.110
Прокладка НГТУ.002.005.111
Вентиль угловой НГТУ.002.005.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 28.11.2025, 12:24 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Вентиль угловой НГТУ.002.006.100 ЧЕРТЕЖ
Вентиль – устройство для регулирования в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 2, в резьбовом отверстии которого установлен шпиндель 3. На нижнем конце шпинделя при помощи резьбовой втулки 6 закреплен клапан 1, состоящий из двух деталей: металлической втулки и наплавленной резиновой прокладки. На верхнем конце шпинделя закреплен про помощи установочного винта 13 маховик 5, установлена шпонка 21, передающая вращательное движение шпинделю3. На корпусе 2 установлена втулка сальника 4, которая уплотняет сальниковую набивку 22.
Фланец 9 закреплен на корпусе винтами 14. В нижнем отверстии корпуса установлен стакан 7, который удерживается в корпусе при помощи фланца 10, соединенного с корпусом болтами 12. На чертеже вентиль изображен в закрытом положении.
Жидкость поступает по трубопроводу (на чертеже не изображен) к угольнику 17, установленному на резьбовом патрубке фланца 10. при вращении маховика 5 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном 1, открывает отверстие в нижней части корпуса, куда и проходит жидкость, а затем по отверстию во фланце 9 переходит в трубопровод системы. Для избежания утечки жидкости между шпинделем 3 и корпусом установлено сальниковое уплотнение 22. Герметизация фланца 9 и корпуса осуществлена прокладкой 8. Для избежания утечки жидкости между стаканом 7, корпусом и фланцем 10 установлены прокладки 11.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж углового вентиля выполнить в масштабе 1:1 в дух изображениях, выполнить сечение по А-А.
На чертеже выполнить следующие соединения:
I – подсоединить к корпусу 2 угольник 17 (резьба G 3/4.);
II – выполнить соединение фланца 9 с корпусом 2 винтами 14 (резьба М8);
III – соединить втулку сальника 4 с корпусом 2 шпильками 20 (резьба М10, материал корпуса –
чугун), установить пружинные шайбы 18 и гайки 15;
IV – закрепить маховик 5 на шпинделе 3 установочным винтом 13 (резьба М6);
V – выполнить соединение шпинделя 3 и втулки маховика 5 шпонкой 21 (размеры шпонки 6х6х25);
VI – соединить фланец 10 с корпусом 2 болтами 12 (резьба М12), установить пружинные шайбы 19 и гайки 16.
Вентиль угловой НГТУ.002.006.100 сб
Вентиль угловой НГТУ.002.006.100 спецификация
Вентиль угловой НГТУ.002.006.100 3d сборка
Вентиль угловой НГТУ.002.006.100 чертежи
Клапан НГТУ.002.006.101
Корпус НГТУ.002.006.102
Шпиндель НГТУ.002.006.103
Втулка сальника НГТУ.002.006.104
Маховик НГТУ.002.006.105
Втулка НГТУ.002.006.106
Стакан НГТУ.002.006.107
Прокладка НГТУ.002.006.108
Фланец НГТУ.002.006.109
Фланец НГТУ.002.006.110
Прокладка НГТУ.002.006.111
Вентиль угловой НГТУ.002.006.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 02.12.2025, 09:12 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Клапан предохранительный НГТУ.002.007.100 ЧЕРТЕЖ
Предохранительные клапаны предназначены для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и систем путем сброса рабочей среды.
Клапан состоит из корпуса 1, в нижней части которого установлен фланец 8. Фланец
крепиться к корпусу болтами 11, шайбами 17 и гайками 14. В цилиндрическое отверстие фланца 8 входит клапан 2, который торцевой плоскостью цилиндрического буртика упирается в торцевую плоскость верхней части фланца. В торец цилиндрического буртика клапан 2 упирается пружина 7, регулируемая винтом 5, упирающимся в тарелку 6. колпак 4 крепится к корпусу 1 винтами 12. фланец 3 соединен с корпусом при помощи шпилек 18, шайб 16 и гаек 13. На резьбовой конец фланца 8 необходимо установить тройник 15.
На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 8 под клапаном 2, давит на него. Клапан 2, сжимая пружину 7, открывает отверстие, и избыточная жидкость через отверстие во фланце 3 сливается по трубопроводу в бак (трубопроводы на чертеже не изображены). Герметичность соединения корпуса 1 и фланцев 3 и 8 осуществляется прокладками 9 и 10.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж предохранительного клапана выполнить в двух изображениях в масштабе 1:1.
На чертеже выполнить следующие соединения:
1 – выполнить соединение фланца 3 с корпусом 1 шпильками 18 (резьба М8, материал корпуса – чугун), установить пружинные шайбы 16 и гайки 13;
2 – соединить колпак 4 с корпусом 1 винтами 12 (резьба М6);
3 – выполнить соединение фланца 8 с корпусом 1 болтами 11 (резьба М10), установить пружинные шайбы 17 и гайки 14;
4 – подсоединить к фланцу 8 тройник 15 (резьба G1). Заполнить в спецификации графу Стандартные изделия
Клапан предохранительный НГТУ.002.007.100 сб
Клапан предохранительный НГТУ.002.007.100 специфиация
Клапан предохранительный НГТУ.002.007.100 3d сборка
Клапан предохранительный НГТУ.002.007.100 чертежи
Корпус НГТУ.002.007.101
Клапан НГТУ.002.007.102
Фланец НГТУ.002.007.103
Колпак НГТУ.002.007.104
Винт НГТУ.002.007.105
Тарелка НГТУ.002.007.106
Пружина НГТУ.002.007.107
Фланец НГТУ.002.007.108
Прокладка НГТУ.002.007.109
Прокладка НГТУ.002.007.110
Клапан предохранительный НГТУ.002.007.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 03.12.2025, 11:14 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Насос шестеренчатый НГТУ.002.008.100 ЧЕРТЕЖ
Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов.
Насос состоит из корпуса 1, к которому крепиться с одной стороны при помощи винтов 13 крышка 2.
С другой стороны на штифты 23 центрируется фланец 3 и закрепляется шпильками 21, шайбами 19 и гайками 14. В корпусе устанавливаются шестерня 4 и вал 7, на конце которого выполнены зубья.
Цилиндрический конец вала посажен на подшипники 18, установленные во фланце 3. На свободном конце вала 7 закреплен установочным винтом 12 шкив 5. Для передачи вращательного движения на валу установлена шпонка 22.
Вращательное движение двигателя с помощью клиноременной передачи через шкив 5 передается на ведущий вал 7, находящийся в зацеплении с шестерней 4. Вал 7 вращается по часовой стрелке, а шестерня 4 – против ее (см. вид слева, местный разрез). При выходе зубьев из зацепления в полости насоса образуется вакуум, в который засасывается жидкость и перегоняется зубьями шестерен по цилиндрическим отверстиям – корпуса насоса фланцу 8. Герметизация шейки вала 7 в месте его выхода из корпуса осуществляется кольцом 16.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Чертеж шестеренчатого насоса выполнить в масштабе 1:1 в двух изображениях, выполнить сечение по шпонке 22 и винту 12.
На чертеже выполнить следующие соединения:
I – выполнить соединение шкива 5 с валом 7 винтом 12 (резьба М6);
II – соединить вал 7 со шкивом 5 шпонкой 22 (размеры шпонки 6х6х40 исполнение 1);
III – установить в корпусе 1 цилиндрические штифты 23 (размеры штифта 8х20);
IV – выполнить соединение крышки 2 с корпусом 1 винами 13 (рехьбаМ8);
V – соединить фланец 8 с корпусом 1 болтами 11 (резьба М10):
VI – подсоединить к корпусу 1 муфту 17 (резьба М10), установить пружинные шайбы 20 и гайки 15;
VII – выполнить соединение фланца 3 с корпусом1 шпильками 21 (резьба М8, материал корпуса – сталь), установить пружинные шайбы 19 и гайки 14.
Насос шестеренчатый НГТУ.002.008.100 сб
Насос шестеренчатый НГТУ.002.008.100 спецификация
Насос шестеренчатый НГТУ.002.008.100 3d сборка
Насос шестеренчатый НГТУ.002.008.100 чертежи
Корпус НГТУ.002.008.101
Крышка НГТУ.002.008.102
Фланец НГТУ.002.008.103
Шестерня НГТУ.002.008.104
Шкив НГТУ.002.008.105
Втулка НГТУ.002.008.106
Вал НГТУ.002.008.107
Фланец НГТУ.002.008.108
Прокладка НГТУ.002.008.109
Втулка НГТУ.002.008.110
Насос шестеренчатый НГТУ.002.008.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 06.12.2025, 10:42 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Насос плунжерный НГТУ.002.009.100 ЧЕРТЕЖ
Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемеще-ния или получения сжатых газов. В плунжерном насосе перемещение жидкости осуществляется благодаря периодическому изменению объема рабочей полости насоса.
Насос состоит из корпуса I, к которому крепится при помощи шпилек 22, шайб 19 и гаек 16 крышка 3. В крышке 3 установлен плунжер 2, отжи-маемыйпружиной 10. Фланец 6 прикреплен к фланцу корпуса болтами 14, шайбами 20 и гайками 17. Во фланце корпуса установлен всасывающий клапан, представляющий втулку 8, шарик 21 и пружину 9. С нижней стороны корпуса прикреплен фланец 13 при помощи винтов 15. В нижней части корпуса в цилиндрической расточке расположен клапан нагнетательный (шарик, пружина и втулка 11).
Возвратно-поступательное движение плунжера 2 осуществляется от эксцентрика, соприкасающегося со сферической поверхностью плунжера. Придвижении плунжера влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 6. При этом шарик 21 всасывающего клапана перемещается вниз, сжимая пружину 9. При движении плунжера в вправо увеличивается давление масла в полости корпуса, верхний шарик прижимается к втулке 8 всасывающего клапан и препятствует выходу масла из корпуса, а нижний шарик нагнетательного клапана под давлением масла сжимает пружину и открывает отверстие. Масло через фланец 13 и муфту 18 идет в систему. Во избежание утечки жидкости между плунжером 2 и крышкой 3 в расточках плунжера установлены кольца 5. Герметизация фланца6 и корпуса осуществлена прокладкой 7. Уплотнение корпуса и фланца 13 выполнено при помощи прокладки 12.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж плунжерного насоса выполнить в масштабе1:1 в 2-х изображениях.
На чертеже выполнить следующие соединения:
I- выполнить соединение корпуса 1 с крышкой 3 шпильками 22(резьба М8, материал
корпуса- чугун), установить пружинные шайбы 19 и гайки 16;
II-соединить фланец 6 с корпусом болтами 14 (резьба М10), установить пружинные шайбы 20 и гайки 17;
III-соединить фланец 13 с корпусом винтами 15 (резьба М6);
IV-подсоединить к фланцу 13 муфту 18 (резьба G1/2).
Заполнить в спецификацию графу Стандартные изделия.
Насос плунжерный НГТУ.002.009.100 сб
Насос плунжерный НГТУ.002.009.100 спецификация
Насос плунжерный НГТУ.002.009.100 3d сборка
Насос плунжерный НГТУ.002.009.100 чертежи
Корпус НГТУ.002.009.101
Плунжер НГТУ.002.009.102
Крышка НГТУ.002.009.103
Прокладка НГТУ.002.009.104
Кольцо НГТУ.002.009.105
Фланец НГТУ.002.009.106
Прокладка НГТУ.002.009.107
Втулка НГТУ.002.009.108
Пружина НГТУ.002.009.109
Пружина НГТУ.002.009.110
Втулка НГТУ.002.009.111
Прокладка НГТУ.002.009.112
Фланец НГТУ.002.009.113
Насос плунжерный НГТУ.002.009.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 10.12.2025, 12:29 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Насос шестеренчатый НГТУ.002.010.100 ЧЕРТЕЖ
Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема или получения сжатых газов.
Он состоит из пары цилиндрических зубчатых колес 4, установленных в стальной корпус I.
При вращении колес масло из всасывающей полости попадает между зубьями и стенкой корпуса и переносится в нагнетательную полость. Зубья колес препятствуют возвращению масла во всасывающую полость.
Чтобы избежать утечки масла, зазоры в сопряжениях насоса должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 2 и 3 втулок 9. Затем на втулки наносят слой солидола, который обеспечивает смазку для вала 6 и оси 7. С наружных сторон корпуса I помещают пропитанные нитролаком бумажные прокладки (на чертеже они не
показаны), устанавливают крышку 3 и завинчивают винты II. На оси 7 монтирую на
призматической шпонке 19 зубчатое колесо 4, а на валу 6 – зубчатое колесо монтируют по посадке. Крышку 2 крепят болтами 10 к корпусу I. Для уплотнения вала 6 в крышке 2 поставлены три сальниковых войлочных кольца 14, которые прижимаются к валу и крышке 2 сальниковой крышкой 5 и шпильками 18.
Вращательное движение двигателя передается на ведущий вал 6. Зубчатое колесо, находящееся на валу 6 и вращающееся от двигателя, является ведущим, второе – ведомым.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить в двух изображениях в масштабе 1:1.выполнить сечение Б – Б на свободном поле чертежа.
На чертеже выполнить следующие соединения:
I – соединить корпус I с крышкой 2 посредством болтов 10(резьба М10) поставить шайбы 17 и гайки 13;
II – соединить крышку 3 с корпусом I винтами 11(резьбаМ10);
III – выполнить соединение крышки сальника 5 и крышки 2 шпильками 18 (резьба М8, материал корпус сталь), поставить шайбы 16 и гайки 12;
IV – соединить зубчатое колесо 4 с осью 7 посредством пизматической шпонки 19 (размеры шпонки 4х4х20) исполнение 11;
V – присоединить к трубе 8 муфту 15 (резьба G3/4).
Заполнить в спецификацию графу – Стандартные изделия.
Насос шестеренчатый НГТУ.002.010.100 сб
Насос шестеренчатый НГТУ.002.010.100 спецификация
Насос шестеренчатый НГТУ.002.010.100 3д сборка
Насос шестеренчатый НГТУ.002.010.100 чертежи
Корпус НГТУ.002.010.101
Крышка НГТУ.002.010.102
Крышка НГТУ.002.010.103
Колесо зубчатое НГТУ.002.010.104
Крышка сальника НГТУ.002.010.105
Вал НГТУ.002.010.106
Ось НГТУ.002.010.107
Труба НГТУ.002.010.108
Втулка НГТУ.002.010.109
Насос шестеренчатый НГТУ.002.010.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 11.12.2025, 11:17 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Цилиндр воздушный НГТУ.002.011.100 ЧЕРТЕЖ
Цилиндр воздушный – устройство, устанавливаемое в тормозной системе подвижного состава.
При понижении давления поршень опускается незначительно, не препятствует проходу воздуха через боковые отверстия из запасного резервуара в тормозной цилиндр. При повышении давления поршень опускается вниз. В этот момент воздух поступает из тормозных цилиндров в атмосферу, а из воздушной магистрали в запасные резервуары.
Поршневые кольца 6, изготовленные из чугуна, служат для уплотнения поршня. Поршень 2 закреплен на штоке 3 гайкой 13, шайбой 18 и шплинтом 20.
В корпусе I в месте выхода штока 3 расположено уплотняющее устройство (сальник) 21, предупреждающее просачивание воздуха через зазор между штоком и отверстием в крышке сальника 4. Материалом для набивки может служить пенька, льняной шнур, асбест. Благодаря упругости материала набивки и конусам у торцов уплотнения, набивка плотно прижимается к штоку. Материал набивки со временем теряет упругость, поэтому необходимо периодически уплотнять его. Это достигается подтягиванием шпилек 19.
Крышка 5 и корпус I соединяются болтами 9, гайками 12 и шайбами 17. Втулка 7 и шток 3 крепятся установочным винтом 10.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить в двух изображениях в масштабе 1:1. Выполнить сечение А-А на свободном поле чертежа.
На чертеже выполнить следующие соединения:
I – соединить крышку 5 с корпусом I болтами 9 (резьба М12), установить щайбы 17 и гайки 12;(болты установлены под углом 45град к оси)
II – выполнить соединение крышки сальника 4 с корпусом I шпильками 19 (резьба М10), установить шайбы 16 и гайки 11;
III – закрепить поршень 2 посредством гайки 13(резьба М16), шайбы 18 и шплинта 20;
IV – ввернуть в крышку 5 пробку 15(резьба М20х1,5);
V – ввернуть установочный винт 10(резьба М5);
VI – соединить штуцер корпуса I с муфтой 14(резьба G1).
Цилиндр воздушный НГТУ.002.011.100 сб
Цилиндр воздушный НГТУ.002.011.100 спецификация
Цилиндр воздушный НГТУ.002.011.100 3d сборка
Цилиндр воздушный НГТУ.002.011.100 чертежи
Корпус НГТУ.002.011.101
Поршень НГТУ.002.011.102
Шток НГТУ.002.011.103
Крышка сальника НГТУ.002.011.104
Крышка НГТУ.002.011.105
Кольцо поршневое НГТУ.002.011.106
Втулка НГТУ.002.011.107
Прокладка НГТУ.002.011.108
Цилиндр воздушный НГТУ.002.011.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 12.12.2025, 11:01 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Клапан перепускной НГТУ.002.012.100 ЧЕРТЕЖ
Перепускные предохранительные клапана предназначены не для ликвидации аварийных условий путем сброса рабочей среды в атмосферу, как обычные предохранительные клапаны, а являются элементами системы, в которой возможно повышение давления, но оно не желательно.
Рабочая среда поступает в правое отверстие корпуса I и дальше через нижнее отверстие поступает к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется натяжением пружины 8 посредством рукоятки 9, посаженой на ходовой винт 5 и призматическую шпонку 23. Пружина, сжатая винтом, прижимает клапан к корпусу.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет до величины, равной силе тяжести пружины, последняя закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 9 закреплена на винте 5 гайкой 16, которая стопорится шайбой 20 и шплинтом 22. Крышка 4 посредством прокладки 10 и шпилек 21 плотно крепится к корпусу I. Фланец 7 к корпусу присоединяется винтами 13, фланец 3 – болтами 12
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечение А –А, Б – Б и В –В на свободном поле чертежа.
На чертеже выполнить следующие соединения:
I – соединить рукоятку 9 с винтом 5 посредством призматической шпонки 23(размеры шпонки 6х6х20 исполнение 11);
II – соединить фланец 3 с корпусом I болтами 12(резьба М10), установить шайбы 19 и гайки 15;
III – выполнить соединение фланца 7 с корпусом I винтами 13(резьба М10);
IV – выполнить соединение крышки 4 с корпусом I шпильками 21(резьба М8), установить шайбы 18 и гайки 14;
V – закрепить рукоятку 9 на винте 5 посредством гайки 16(резьба М16), шайбы 20 и шплинта 22;
VI – соединить фланец 7 с угольником 17(резьба G1).
Заполнить в спецификацию графу ”Стандартные изделия”.
Клапан перепускной НГТУ.002.012.100 сб
Клапан перепускной НГТУ.002.012.100 спецификация
Клапан перепускной НГТУ.002.012.100 3d сборка
Клапан перепускной НГТУ.002.012.100 чертежи
Корпус НГТУ.002.012.101
Клапан НГТУ.002.012.102
Фланец НГТУ.002.012.103
Крышка НГТУ.002.012.104
Винт НГТУ.002.012.105
Седло НГТУ.002.012.106
Фланец НГТУ.002.012.107
Пружина НГТУ.002.012.108
Рукоятка НГТУ.002.012.109
Прокладка НГТУ.002.012.110
Прокладка НГТУ.002.012.111
Клапан перепускной НГТУ.002.012.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 16.12.2025, 08:05 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline

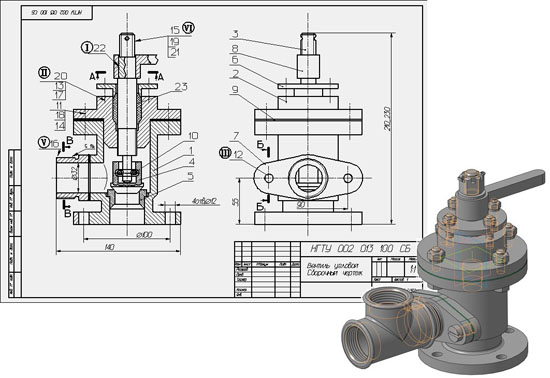

| Вентиль угловой НГТУ.002.013.100 ЧЕРТЕЖ
Вентиль – запорное устройство для включения или выключения участка трубопровода, а также для регулирования движения в трубопроводе пара, газа или жидкости.
Корпус I соединен с крышкой 2 болтами, с фланцем 7 – винтами. Регулирование подачи жидкости производится вручную при помощи ручки 8, соединенной со шпинделем 3 шпонкой 22. Шпиндель соединяется посредством проволочной скобы 10 с клапаном 4.
При повороте ручки против часовой стрелки шпиндель с укрепленным на нем клапаном поднимается. При этом зазор между клапаном 4 и втулкой 5 увеличивается, количество пропускаемой трубопроводом жидкости возрастает.
При повороте ручки в обратную сторону (по часовой стрелке) клапан опускается и количество подаваемой жидкости уменьшается до полного закрытия отверстия. Для того чтобы жидкость не выходила наружу, в крышке 2 имеется углубление для сальниковой набивки 23. Сальниковая набивка уплотняется крышкой 6 при помощи шпилек 20 и гаек 13.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечение А –А, Б – Б и В –В на свободном поле чертежа.
На чертеже выполнить следующие соединения:
I – соединить ручку 8 со шпинделем 3 посредством призматической шпонки 22(размеры шпонки 5х5х20 исполнние 1:1);
II – соединить крышку 2 с корпусом I болтами 11(резьба М10), установить шайбы 18 и гайки 14;
III – соединить фланец 7 с корпусом I винтами 12(резьба М12);
IV – выполнить соединение крышки сальника 6 и крышки 2 шпильками 20(резьба М8), установить шайбы 17 и гайки 13;
V - соединить фланец 7 с тройником 16(резьба G 1 1/4);
VI – закрепить ручку 8 на шпиндиле 3 посредством гайки 15 (резьба М16), шайбы 19 и шплинта 21.
Заполнить в спецификацию графу Стандартные изделия.
Вентиль угловой НГТУ.002.013.100 сб
Вентиль угловой НГТУ.002.013.100 спецификация
Вентиль угловой НГТУ.002.013.100 3d сборка
Вентиль угловой НГТУ.002.013.100 чертежи
Корпус НГТУ.002.013.101
Крышка НГТУ.002.013.102
Шпиндель НГТУ.002.013.103
Клапан НГТУ.002.013.104
Втулка НГТУ.002.013.105
Крышка сальника НГТУ.002.013.106
Фланец НГТУ.002.013.107
Ручка НГТУ.002.013.108
Прокладка НГТУ.002.013.109
Скоба проволочная НГТУ.002.013.110
Вентиль угловой НГТУ.002.013.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 17.12.2025, 10:39 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline
| Редуктор червячный НГТУ.002.014.100 ЧЕРТЕЖ
Червячная передача осуществляется при помощи червяка 3 (винта с резьбой трапецеидального профиля) и червячного колеса 4. Червяк опирается на два конических роликоподшипника 18, воспринимающих осевую и радикальную нагрузку.
Внутренние кольца роликоподшипников плотно (с натягом) посажены на цапфы (шейки) вала – червяка 3. Наружные кольца роликоподшипников торцами упираются в крышки 6 и 8. Для уплотнения вала 2 и червяка 3 поставлены сальниковые кольца 16, изготовленные из полугрубошерстного войлока. Войлочные уплотнители, заложенные внутри выточек трапецеидальной формы в крышки 6, служат для предупреждения попадания в подшипник извне пыли, влаги и т.д.
Червячное колесо 4 насажено на вал 2 с призматической шпонкой 23. Вал червячного колеса вращается на радикальных шарикоподшипниках 21. Распорные втулки 9 упираются во внутренние кольца шарикоподшипников и в червячное колесо 4, наружные кольца – в крышки 6 и 7.
Для уменьшения изнашивания зубьев червячного колеса и червяка корпус редуктора 1 заполняется жидким маслом. Отработанное масло спускают через отверстие в корпусе 1, которое закрывается пробкой 17.
Корпус 1 соединяется с крышкой 5 болтами 12, с крышкой 7 – винтами 13 и с крышкой 8 – шпильками 22. Прокладки 10 и 11 обеспечивают плотное прилегание крышек 6, 8 к корпусу 1.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.
На чертеже выполнить следующие соединения:
I – соединить червячное колесо 4 с валом 2 при помощи призматической шпонки 23(размеры шпонки 5х5х16 исполнние 1);
II – соединить крышку 5 с корпусом I болтами 12(резьба М12), установить шайбы 20 и гайки 15;
III – соединить крышку 7 с корпусом I винтами 13(резьба М8);
IV – выполнить соединение крышки 8 с корпусом I шпильками 22(резьба М10), установить шайбы 19 и гайки 14;
V – ввернуть в корпус I пробку 17(резьба М12х1,25).
Заполнить в спецификацию графу Стандартные изделия.
Редуктор червячный НГТУ.002.014.100 сб
Редуктор червячный НГТУ.002.014.100 спецификация
Редуктор червячный НГТУ.002.014.100 3d сборка
Редуктор червячный НГТУ.002.014.100 чертежи
Корпус НГТУ.002.014.101
Вал НГТУ.002.014.102
Червяк НГТУ.002.014.103
Червячное колесо НГТУ.002.014.104
Крышка НГТУ.002.014.105
Крышка НГТУ.002.014.106
Крышка НГТУ.002.014.107
Крышка НГТУ.002.014.108
Втулка НГТУ.002.014.109
Прокладка НГТУ.002.014.110
Прокладка НГТУ.002.014.111
Редуктор червячный НГТУ.002.014.100 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 18.12.2025, 13:02 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36500
Статус: Offline

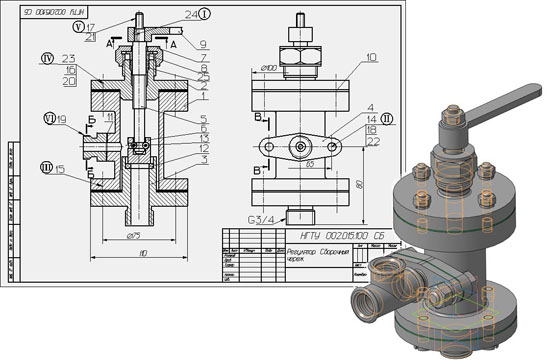

| Регулятор НГТУ.002.015.100 ЧЕРТЕЖ
Регулятор – устройство, регулирующее величину проходящей через трубопроводы рабочей среды путем частичного или полного перекрытия проходного отверстия.
При помощи рукоятки 9, соединенной со штоком 5 призматической шпонкой 24, вручную осуществляется подъем и спускание клапана 6. Крышка 2 скреплена с корпусом I шпильками 23, гайками 16 и шайбами 20. Фланец 3 крепится к корпусу винтами 15, а фланец 4 крепится посредством болтов 14, гаек 18 и шайб 22.
Для обеспечения герметичности регулятора в крышке 2 устроено сальниковое уплотнение 25, состоящее из пеньковой просаленной набивки. Набивка уплотняется крышкой сальника 8 и накидной гайкой 7. На чертеже регулятор изображен в закрытом положении, когда клапан перекрывает отверстие фланца 3. Клапан соединен со штоком 5 посредством проволочной скобы 13.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечения А-А, Б-Б, В-В на свободном поле чертежа.
На чертеже выполнить следующие соединения:
I – соединить рукоятку 9 со штоком 5 при помощи призматической шпонки 24(размеры шпонки 4х4х15 исполнние 11);
II – соединить фланец 4 с корпусом I болтами 14(резьба М12), установить шайбы 22 и гайки 18;
III – выполнить соединение фланца 3 с корпусом I винтами 15(резьба М10);
IV – выполнить соединение крышки 2 и корпуса I шпильками 23(резьба М8), установить шайбы 20 и гайки 16;
V – закрепить рукоятку 9 на штоке 5 посредством гайки 17(резьба М10) и шайбы 21;
VI – присоединить к фланцу 4 тройник 19(резьба G1/2).
Заполнить в спецификацию графу Стандартные изделия.
Регулятор НГТУ.002.015.100 сб
Регулятор НГТУ.002.015.100 спецификация
Регулятор НГТУ.002.015.100 3d сборка
Регулятор НГТУ.002.015.100 чертежи
Корпус НГТУ.002.015.101
Крышка НГТУ.002.015.102
Фланец НГТУ.002.015.103
Фланец НГТУ.002.015.104
Шток НГТУ.002.015.105
Клапан НГТУ.002.015.106
Гайка накидная НГТУ.002.015.107
Крышка сальника НГТУ.002.015.108
Рукоятка НГТУ.002.015.109
Прокладка НГТУ.002.015.110
Прокладка НГТУ.002.015.111
Кольцо НГТУ.002.015.112
Скоба проволочная НГТУ.002.015.113
Регулятор НГТУ.002.015.100 СКАЧАТЬ
|
| |
|
|
