Различные задания по инженерной графике
|
|
| engineerklub | Дата: Воскресенье, 02.02.2025, 13:11 | Сообщение # 601 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

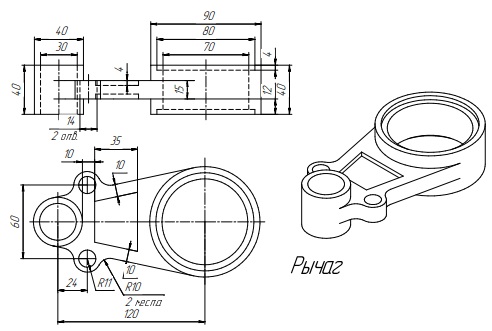

| Рычаг 2021011-29 ЧЕРТЕЖ
Простые разрезы
По 2-м видам детали построить 3d-модель. Создать ассоциативный чертеж с необходимым количеством изображений с применением простых разрезов. Рационально нанести размеры: необходимо откорректировать нанесение представленных
в задании размеров в строгом соответствии со стандартом, не оставляя ни одно
из изображений без размеров, а также добавить отсутствующие знаки диаметров;
оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.
Рычаг 2021011-29 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 02.02.2025, 13:31 | Сообщение # 602 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

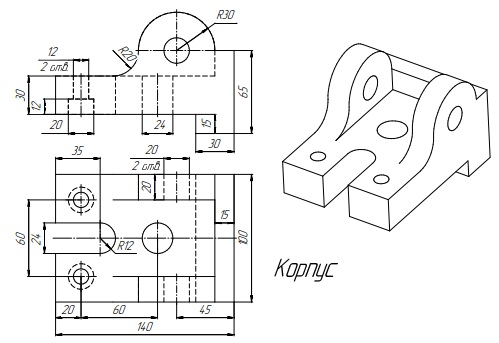

| Корпус 2021011-27 ЧЕРТЕЖ
Простые разрезы
Корпус 2021011-27 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 03.02.2025, 07:08 | Сообщение # 603 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

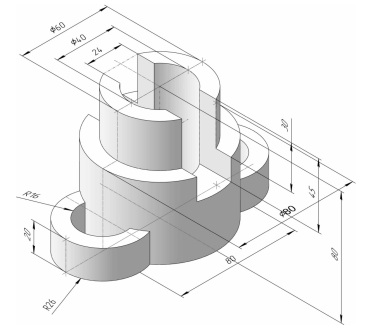

| Корпус 2021011-16 ЧЕРТЕЖ
По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.
Корпус 2021011-16 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 03.02.2025, 07:09 | Сообщение # 604 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

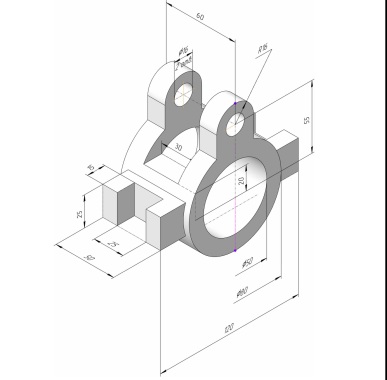

| Корпус 2021011-26 ЧЕРТЕЖ
Корпус 2021011-26 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 04.02.2025, 05:09 | Сообщение # 605 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Контрольная работа по инженерной графике. Вариант 4
Тип работы: Работа Контрольная
Форматы файлов: КОМПАС
Сдано в учебном заведении: Волго-Каспийский морской рыбопромышленный колледж
Описание:
«Инженерная графика» для специальностей: 26.02.03 Судовождение,
15.02.01 Монтажи техническая эксплуатация промышленного оборудования
(заочного отделения)
«Волго-Каспийский морской рыбопромышленный колледж» ФГБОУ ВО «Астраханский государственный технический университет».
1 Вычерчивание контура технической детали с нанесением размеров
2. Тела геометрические Чертеж 2
3. Сечение призмы Чертеж 3
4. Технический рисунок модели 4 чертеж
5. Простые разрезы 5 чертеж
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 04.02.2025, 05:18 | Сообщение # 606 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Начертательная геометрия и инженерная графика. МАУ. Вариант 8
Тип работы: Работа Контрольная
Форматы файлов: КОМПАС
Сдано в учебном заведении: МАУ
Описание:
Все что есть на приложенных картинках, есть в наличии
Задачи 1,2,3,4.
Пересечение поверхности плоскостью
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 07.02.2025, 12:42 | Сообщение # 607 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Вентиль № 272 ЧЕРТЕЖ
Форматы файлов: КОМПАС
Описание:
Чертеж вентиля 272.
Есть сборочный чертеж, спецификация.
3д модели всех деталей и сборка из них
Все что есть на картинках, есть в наличии.
Чертежи, 3д модели сделаны в компас 21.
Вентиль № 272 СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
| engineerklub | Дата: Пятница, 07.02.2025, 14:03 | Сообщение # 608 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

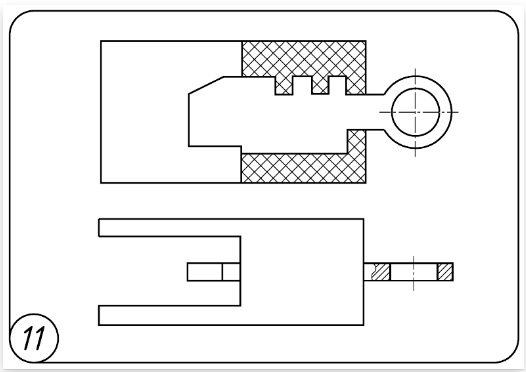

| Армированное изделие. Вариант 11 ЧЕРТЕЖ
Армированное изделие. Вариант 11 СБ
Армированное изделие. Вариант 11 спецификация
Армированное изделие. Вариант 11 3d сборка
Армированное изделие. Вариант 11 чертежи
01 Корпус
02 Контакт
Армированное изделие. Вариант 11 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.02.2025, 20:20 | Сообщение # 609 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Эпюр № 2. Отображение геометрических тел. Вариант 4
Тип работы: Чертежи
Форматы файлов: КОМПАС
Сдано в учебном заведении: НГТУ
Описание:
Комбинированные геометрические тела
Цель задания. Приобретение практических навыков построения линий пересечения поверхностей цилиндров, конусов и сфер плоскостями частного положения.
Объем и содержание задания. Объем – два листа чертежной бумаги формата А3. Содержание – четыре задачи (по две задачи на каждом листе).
Задача 1. Построить три проекции детали, конфигурация которой включает в себя поверхности цилиндра, конуса и сферы и линии пересечения их гранями вырезов.
Задача 2. Построить натуральную величину сечения детали плоскостью, задаваемой преподавателем.
Задача 3. Построить наглядное (аксонометрическое) изображение детали.
Задача 4. Построить развертку боковой поверхности конической поверхности с фигурой выреза.
Отображение геометрических тел. Вариант 4 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 19.02.2025, 04:58 | Сообщение # 610 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Инженерной графика НГТУ. Вариант 4
Тип работы: Работа Контрольная
Форматы файлов: КОМПАС
Сдано в учебном заведении: НГТУ
Описание:
Задачи 1-4,
Резьбовые соединения деталей,
Соединение деталей клейкой или пайкой
Сварные соединения деталей
Электрическая схема
Инженерной графика НГТУ. Вариант 4 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 25.02.2025, 07:45 | Сообщение # 611 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

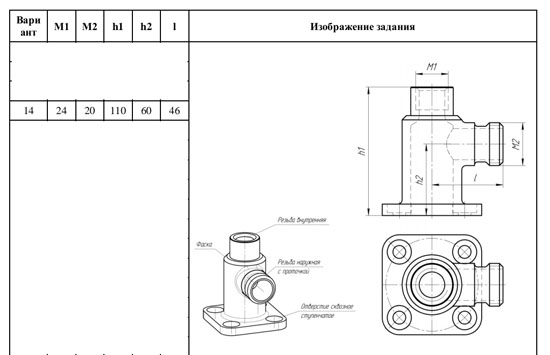

| Патрубок. Вариант 14 ЧЕРТЕЖ
1. Расчетно-графическая работа Патрубок.
1) Разработать конструкцию патрубка по образцу. Заданные размеры представлены в таблице 3 по вариантам. Недостающие размеры принять самостоятельно.
Резьба с крупным шагом. Шаг резьбы выбрать из таблицы ГОСТ 8724-2002 – Резьба метрическая. Диаметры и шаги (приложение 2).
Форму и размеры проточек для метрической резьбы выбрать из ГОСТ 10549-80 – Выход резьбы. Сбеги, недорезы, проточки и фаски (приложение 3).
2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.
Патрубок 102.007.014.000
М1=24 мм
М2=20 мм
h1=110 мм
h2=60 мм
l=46 мм
Патрубок. Вариант 14 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 25.02.2025, 09:33 | Сообщение # 612 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Инженерная и компьютерная графика НГАСУ Сибстрин Вариант 7
Тип работы: Работа Контрольная
Форматы файлов: КОМПАС
Сдано в учебном заведении: НГАСУ
Описание:
Задания:
Точка, прямая, плоскость и поверхность. 3 уровня сложности
Конус с призматическим отверстием. 2 уровня сложности
Пересечение цилиндра и конуса. 2 уровня сложности
Пересечение пирамиды и призмы. 2 уровня сложности
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 25.02.2025, 09:34 | Сообщение # 613 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Инженерная и компьютерная графика НГАСУ Сибстрин. Вариант 8
Тип работы: Работа Контрольная
Форматы файлов: КОМПАС
Сдано в учебном заведении: НГАСУ
Описание:
Задания:
Точка, прямая, плоскость и поверхность.
Конус с призматическим отверстием.
Пересечение цилиндра и конуса.
Пересечение пирамиды и призмы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 25.02.2025, 09:35 | Сообщение # 614 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Прямая и плоскость. Вариант 7
Тип работы: Чертежи
Форматы файлов: КОМПАС
Сдано в учебном заведении: НГАСУ
Описание:
ИКГ11. Прямая и плоскость. Вариант 7
Задание 1.«Точка, прямая, плоскость и поверхность»
По координатам пяти точек необходимо построить комплексный чертеж треугольника АВС и прямой МN. Найти точку К пересечения прямой с плоскостью. Определить видимость прямой по отношению непрозрачной плоскости, методом конкурирующих точек. Определить методом вращения вокруг оси перпендикулярной плоскости проекций натуральную величину отрезка МК и методом замены плоскостей проекций - натуральную величину треугольника АВС.
Прямая и плоскость. Вариант 7 СКАЧАТЬ
|
| |
| |
|
