Различные задания по инженерной графике
engineerklubДата: Вторник, 17.06.2025, 17:10 | Сообщение # 631
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline
Вал. Вариант 2 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:
1) фаски, выполненной под углом 45 град, шириной 2,5 мм (проверить по ГОСТ 10549 – 80, есть ли такие размеры фасок);
2) резьбы метрической внутренней с наружным диаметром 36, шаг мелкий, с указанием фаски под резьбу;
3) проточки под указанную выше резьбу (размеры см. в справочной таблице);
1) шлицевого участка вала диаметром 45 мм, шлицами прямобочного профиля, тяжелой серии, с центрированием по внутреннему диаметру d;
2) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 35 мм;
3) конусности 1:14 (если такой конусности нет, возьмите ближайшую большую величину);
4) «под ключ» 26 (если такого ключа не существует, возьмите больший ближайший размер по таблице).

Вал. Вариант 2 СКАЧАТЬ

engineerklubДата: Среда, 18.06.2025, 06:46 | Сообщение # 632
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

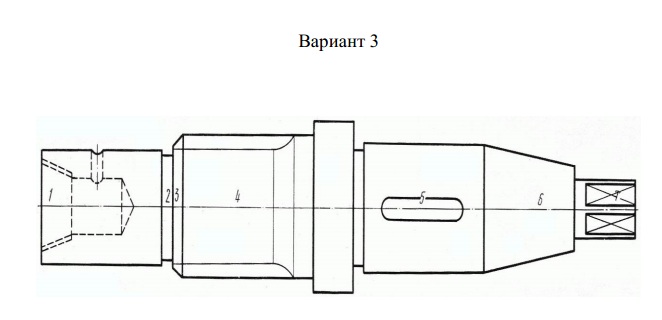

Вал. Вариант 3 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:
1) резьбы трубной конической с условным диаметром 1? в основной плоскости;
2) канавки для выхода шлифовального круга при шлифовании диаметра 40 мм;
3) фаски, выполненной под углом 30?, шириной 3 мм (проверьте, есть ли такие размеры фасок по таблице стандартных фасок);
4) шлицевого участка вала диаметром 54 мм, шлицами прямобочного профиля, средней серии, с центрированием по боковым сторонам b;
5) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 48 мм;
6) конусности 1:4 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
7) «под ключ» 26 (если такого ключа не существует, возьмите больший ближайший размер по таблице ГОСТ 6424 – 73).

Вал. Вариант 3 СКАЧАТЬ

engineerklubДата: Пятница, 20.06.2025, 13:28 | Сообщение # 633
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

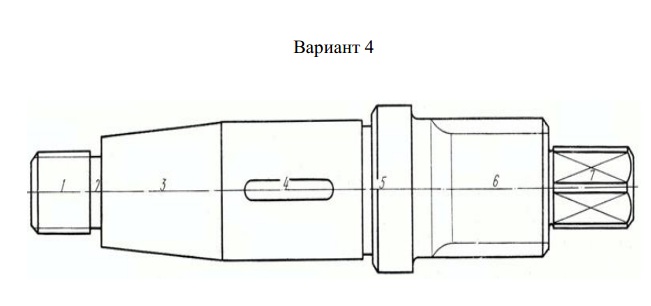

Вал. Вариант 4 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

На соответствующие участки вала нанести указанные размеры:
1) резьбы метрической с наружным диаметром 30 с мелким шагом;
2) проточки под указанную выше резьбу (размеры см. в справочной
таблице);
3) конусности 1: 6 (если такой конусности нет в таблице ГОСТ 8593 – 81,
возьмите ближайшую большую величину);
4) шпоночного паза, выполненного под призматическую шпонку на валу
диаметром 42 мм;
5) фаски, выполненной под углом 30?, шириной 3 мм (проверьте, есть ли
такие размеры фасок по таблице стандартных фасок);
6) шлицевого участка вала с наружным диаметром 50 мм, шлицами
прямобочного профиля легкой серии, с центрированием по
внутреннему диаметру;
7) «под ключ» 26 (если такого ключа не существует, возьмите больший
ближайший размер по таблице ГОСТ 6424 – 73).

Вал. Вариант 4 СКАЧАТЬ

engineerklubДата: Воскресенье, 22.06.2025, 14:16 | Сообщение # 634
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

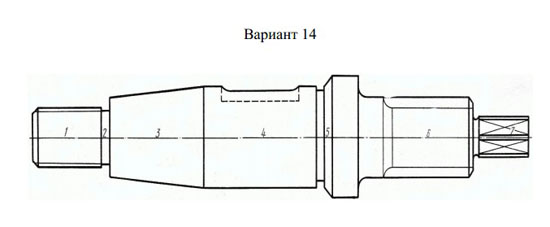

Вал. Вариант 14 ЧЕРТЕЖ

Виды соединений. Задание 2.1

На соответствующие участки вала нанести указанные размеры:

1) резьбы метрической с наружным диаметром 33 мм, с мелким шагом (выбрать самостоятельно), левой;
2) проточки под указанную выше резьбу (размеры см. в справочной таблице);
3) конусности 1 : 7 (уточнить по ГОСТ 8593 – 81);
4) шпоночного паза на валу диаметром 48 мм, выполненного под призматическую шпонку;
5) фаски, выполненных под углом 45 град, шириной 1,8 мм (проверьте размеры по ГОСТ);
6) шлицевого участка вала диаметром 52 мм, прямобочного профиля, тяжелой серии, с центрированием по внутреннему диаметру d;
7) «под ключ» 35 (если такого ключа нет, возьмите ближайший стандартный размер).

Вал. Вариант 14 СКАЧАТЬ

engineerklubДата: Четверг, 26.06.2025, 17:53 | Сообщение # 635
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

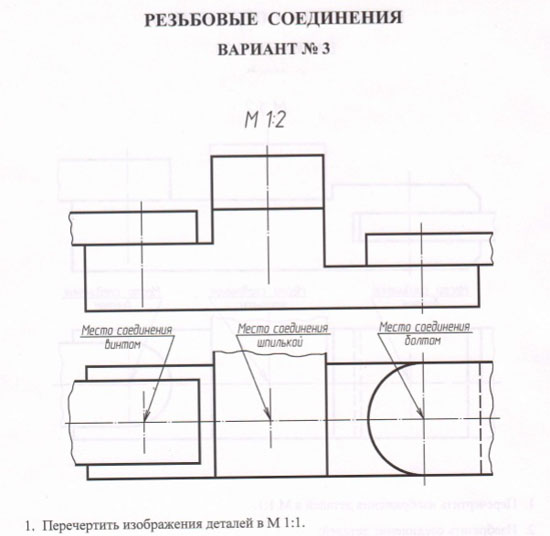

Резьбовое соединение. Вариант 3 ЧЕРТЕЖ

1. Перечертить изображения деталей в М 1:1.
2. Изобразить соединение деталей:
а) Болтовым комплектом в составе:
болт (ГОСТ 7817-80), гайка (ГОСТ 5932-73), шайба (ГОСТ 11371-78) и шплинт (ГОСТ 397-79).
Диаметр резьбы - 27 мм, шаг крупный.
б) Винтом (ГОСТ 17474-80) длиной 45 мм.
Диаметр - 14 мм, шаг 1,5 мм;
в) Шпиличным комплектом в составе:
шпилька (ГОСТ 22039-73), гайка (ГОСТ 5927-70) и шайба (ГОСТ 6402-70).
Диаметр резьбы - 22 мм, шаг крупный.
3. Дать условное обозначения перечесленных крепежных изделий.

Резьбовое соединение. Вариант 3 СКАЧАТЬ

engineerklubДата: Пятница, 27.06.2025, 07:47 | Сообщение # 636
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

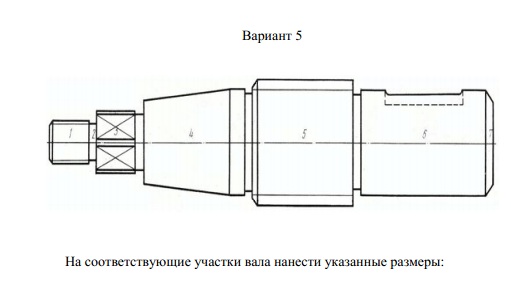

Вал. Вариант 5 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

На соответствующие участки вала нанести указанные размеры:

1) резьбы метрической с наружным диаметром 24 мм, шаг мелкий, с указанием фаски под резьбу;
2) проточки под указанную выше резьбу (размеры см. в справочной таблице);
3) «под ключ» 27 (проверьте по ГОСТу, имеется ли такое значение размера);
4) конусности 1: 13 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
5) шлицевого участка вала с наружным диаметром 56 мм, шлицами прямобочного профиля тяжелой серии, с центрированием по боковым поверхностям зубьев;
6) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 40 мм;
7) фаски, выполненной под углом 30 град, шириной 2,5 мм (проверьте, есть ли такие размеры фасок по таблице стандартных фасок);

Вал. Вариант 5 СКАЧАТЬ

engineerklubДата: Пятница, 27.06.2025, 08:47 | Сообщение # 637
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

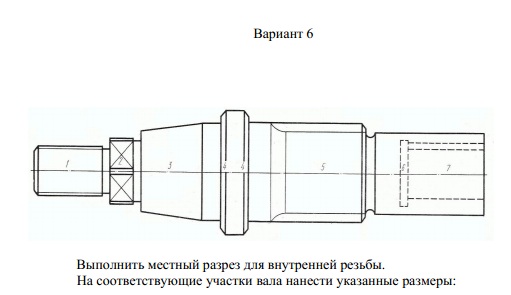

Вал. Вариант 6 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

Выполнить местный разрез для внутренней резьбы.
На соответствующие участки вала нанести указанные размеры:

1) резьбы метрической с наружным диаметром 24 мм, с мелким шагом, с указанием фаски под резьбу;
2) «под ключ» 32 (проверьте по ГОСТу, имеется ли такое значение размера);
3) конусности 1: 4 (если такой конусности нет в таблице ГОСТ 8593 – 81, возьмите ближайшую большую величину);
4) фасок, выполненных под углом 45?, шириной 2 мм (сверьте размеры с табличными значениями и, если надо, внесите исправления);
5) шлицевого участка вала с наружным диаметром 60 мм, шлицами прямобочного профиля, средней серии, с центрированием по наружному диаметру D;
6) канавки для выхода шлифовального круга при шлифовании диаметра 30 мм;
7) шпоночного паза, выполненного под призматическую шпонку на валу диаметром 30 мм;

Вал. Вариант 6 СКАЧАТЬ

engineerklubДата: Пятница, 04.07.2025, 09:05 | Сообщение # 638
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline
Зубчатая передача. Вариант 4 ЧЕРТЕЖ

Зубчатая передача. Вариант 19 ЧЕРТЕЖ
Зубчатая передача МЧ.00.11 ЧЕРТЕЖ


m=4.5
z1=14
z2=38
Dв1=28 мм
Dв2=40 мм

Задание к графической работе № 11

Название работы: «Зубчатая передача»

Формат: А3 (ГОСТ 2.301-68).

Шифр работы:МЧ.00.11

Задание:
1) По таблице 6 в соответствии с номером своего варианта выберите исходные данные для расчета цилиндрической зубчатой передачи.
2) Перенесите в тетрадь таблицу7, выполните расчет шестерни и внесите в таблицу расчетные значения параметров.
3) Перенести в тетрадь таблицу 8, выполните расчет зубчатого колеса и внесите в таблицу расчетные значения параметров.

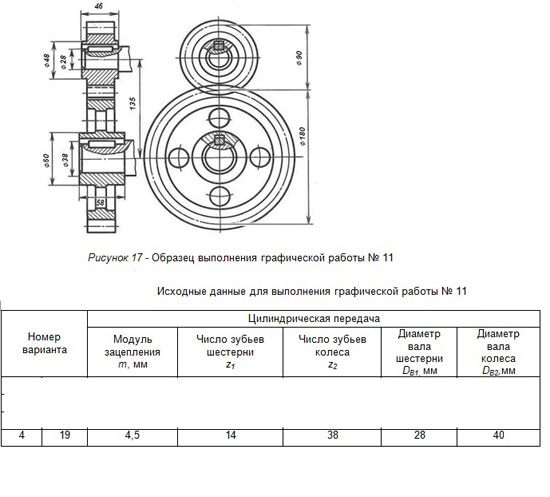

4) Внимательно изучите образец выполнения графической работы по рисунку 17.
5) Используя значения параметров из таблиц 7 и 8, а такжеприведенную на рисунке 18 методику построения начертите в выбранном масштабе (ГОСТ 2.302-68) цилиндрическую зубчатую передачу, соблюдая требования ГОСТ 2.402-68. Нанесите указанные на рисунке 18 размеры.
6) Заполните основную надпись чертежа в соответствии с требованиями ГОСТ 2.104-68.

Зубчатая передача. Вариант 4 СКАЧАТЬ

engineerklubДата: Пятница, 04.07.2025, 15:30 | Сообщение # 639
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

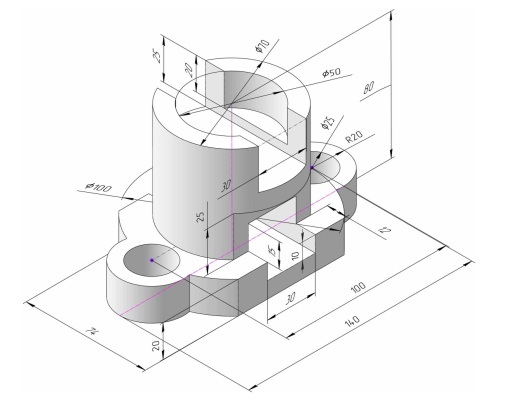

Корпус 2021011-1 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-1 СКАЧАТЬ

engineerklubДата: Пятница, 04.07.2025, 15:31 | Сообщение # 640
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

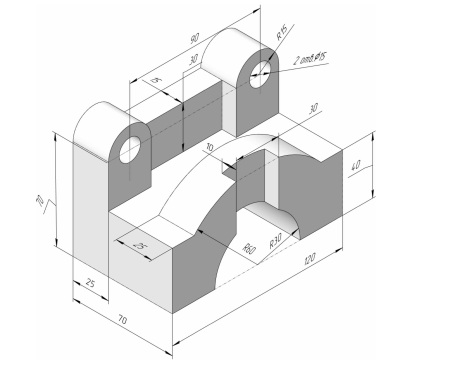

Корпус 2021011-15 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-15 СКАЧАТЬ

engineerklubДата: Пятница, 04.07.2025, 18:22 | Сообщение # 641
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

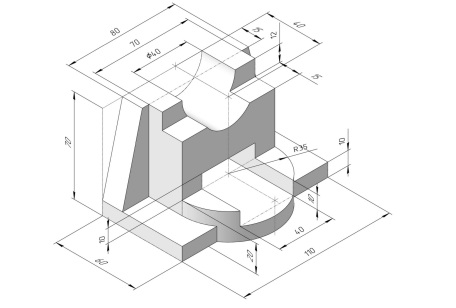

Корпус 2021011-2 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-2 СКАЧАТЬ

engineerklubДата: Пятница, 04.07.2025, 18:56 | Сообщение # 642
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

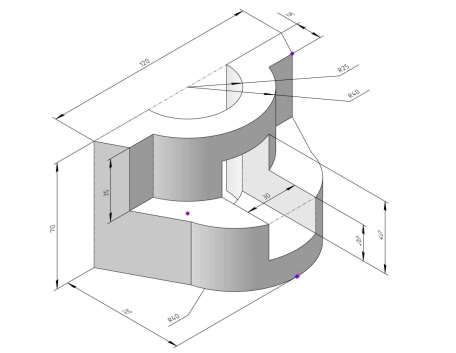

Корпус 2021011-4 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-4 СКАЧАТЬ

engineerklubДата: Воскресенье, 06.07.2025, 09:37 | Сообщение # 643
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

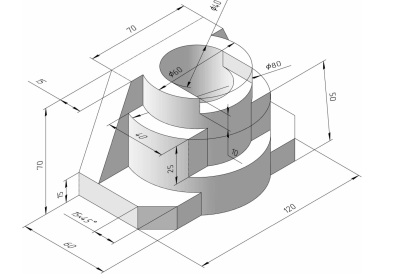

Корпус 2021011-5 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-5 СКАЧАТЬ

engineerklubДата: Воскресенье, 06.07.2025, 09:38 | Сообщение # 644
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

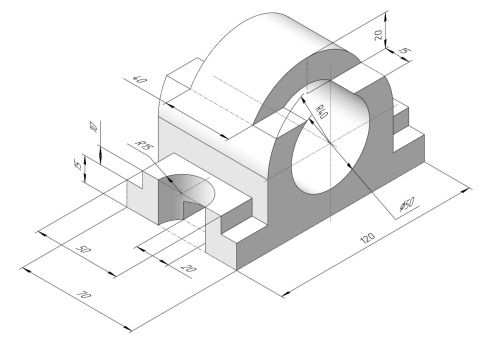

Корпус 2021011-6 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-6 СКАЧАТЬ

engineerklubДата: Воскресенье, 06.07.2025, 09:39 | Сообщение # 645
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

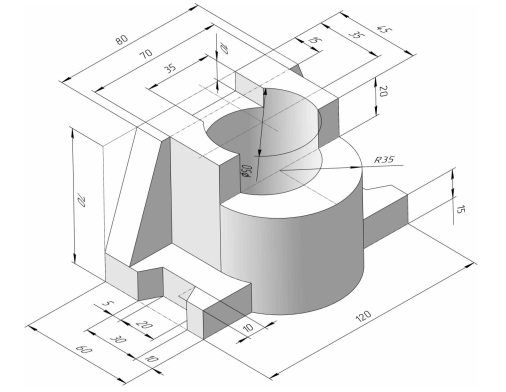

Корпус 2021011-8 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-8 СКАЧАТЬ
