Различные задания по инженерной графике
engineerklubДата: Четверг, 27.02.2025, 12:29 | Сообщение # 616
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline
Патрубок. Вариант 2 ЧЕРТЕЖ

1. Расчетно-графическая работа Патрубок.

1) Разработать конструкцию патрубка по образцу. Заданные размеры представлены в таблице 3 по вариантам. Недостающие размеры принять самостоятельно.
Резьба с крупным шагом. Шаг резьбы выбрать из таблицы ГОСТ 8724-2002 – Резьба метрическая. Диаметры и шаги (приложение 2).
Форму и размеры проточек для метрической резьбы выбрать из ГОСТ 10549-80 – Выход резьбы. Сбеги, недорезы, проточки и фаски (приложение 3).

2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

Патрубок 102.007.002.000

М1=12 мм
М2=20 мм
h1=110 мм
h2=60 мм
l=46 мм

Патрубок. Вариант 2 СКАЧАТЬ

engineerklubДата: Четверг, 27.02.2025, 12:30 | Сообщение # 617
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

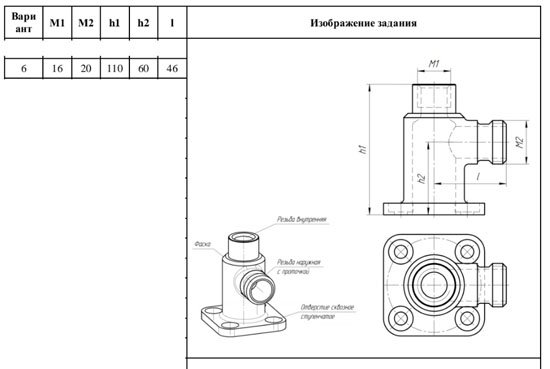

Патрубок. Вариант 6 ЧЕРТЕЖ

1. Расчетно-графическая работа Патрубок.

1) Разработать конструкцию патрубка по образцу. Заданные размеры представлены в таблице 3 по вариантам. Недостающие размеры принять самостоятельно.
Резьба с крупным шагом. Шаг резьбы выбрать из таблицы ГОСТ 8724-2002 – Резьба метрическая. Диаметры и шаги (приложение 2).
Форму и размеры проточек для метрической резьбы выбрать из ГОСТ 10549-80 – Выход резьбы. Сбеги, недорезы, проточки и фаски (приложение 3).

2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

Патрубок 102.007.006.000

М1=16 мм
М2=20 мм
h1=110 мм
h2=60 мм
l=46 мм

Патрубок. Вариант 6 СКАЧАТЬ

engineerklubДата: Четверг, 27.02.2025, 12:31 | Сообщение # 618
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

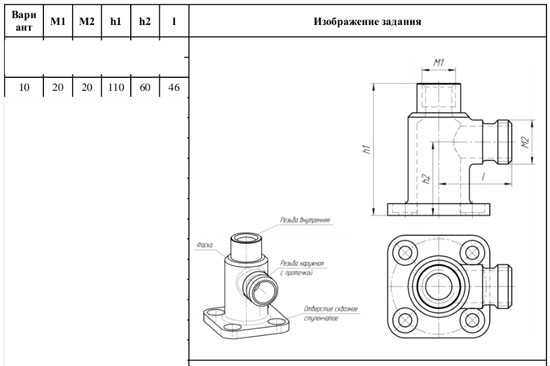

Патрубок. Вариант 10 ЧЕРТЕЖ

1. Расчетно-графическая работа Патрубок.

1) Разработать конструкцию патрубка по образцу. Заданные размеры представлены в таблице 3 по вариантам. Недостающие размеры принять самостоятельно.
Резьба с крупным шагом. Шаг резьбы выбрать из таблицы ГОСТ 8724-2002 – Резьба метрическая. Диаметры и шаги (приложение 2).
Форму и размеры проточек для метрической резьбы выбрать из ГОСТ 10549-80 – Выход резьбы. Сбеги, недорезы, проточки и фаски (приложение 3).

2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

Патрубок 102.007.010.000

М1=20 мм
М2=20 мм
h1=110 мм
h2=60 мм
l=46 мм

Патрубок. Вариант 10 СКАЧАТЬ

engineerklubДата: Пятница, 28.02.2025, 13:23 | Сообщение # 619
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

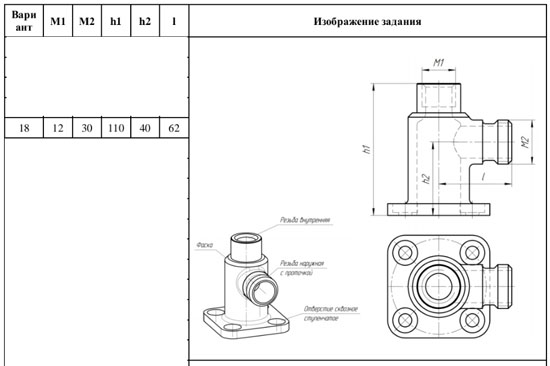

Патрубок. Вариант 18 ЧЕРТЕЖ

Патрубок 102.007.018.000

М1=12 мм
М2=30 мм
h1=110 мм
h2=40мм
l=62 мм

Патрубок. Вариант 18 СКАЧАТЬ

engineerklubДата: Пятница, 28.02.2025, 13:24 | Сообщение # 620
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

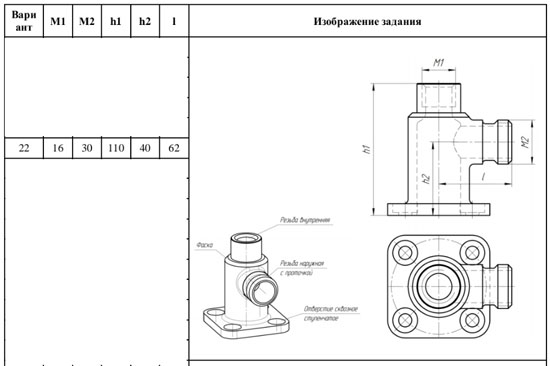

Патрубок. Вариант 22 ЧЕРТЕЖ

1. Расчетно-графическая работа Патрубок.

2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

Патрубок 102.007.022.000

М1=16 мм
М2=30 мм
h1=110 мм
h2=40мм
l=62 мм

Патрубок. Вариант 22 СКАЧАТЬ

engineerklubДата: Пятница, 28.02.2025, 13:26 | Сообщение # 621
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

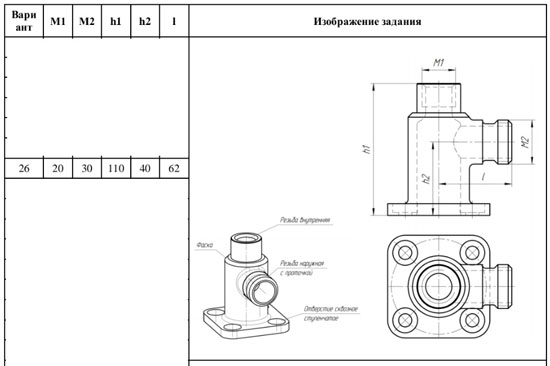

Патрубок. Вариант 26 ЧЕРТЕЖ

1. Расчетно-графическая работа Патрубок.

2) Выполнить чертеж патрубка на формате А3. Предусмотреть необходимые виды, разрезы,
выносные элементы. На чертеже расставить все необходимые размеры.

Патрубок 102.007.026.000

М1=20 мм
М2=30 мм
h1=110 мм
h2=40мм
l=62 мм

Патрубок. Вариант 26 СКАЧАТЬ

engineerklubДата: Среда, 16.04.2025, 08:03 | Сообщение # 622
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

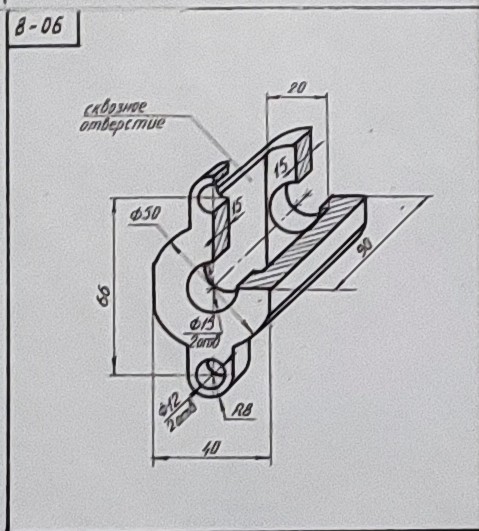

Деталь 8-06 ЧЕРТЕЖ

Деталь 8-06 3d модель

По изображению детали построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж.

Деталь 8-06 СКАЧАТЬ ЧЕРТЕЖ

engineerklubДата: Среда, 16.04.2025, 08:04 | Сообщение # 623
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

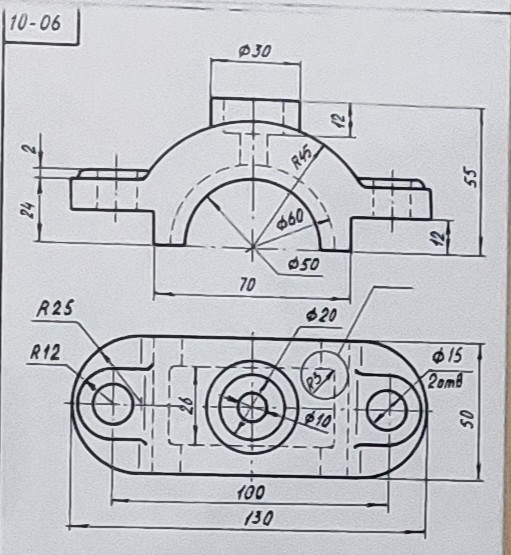

Деталь 10-06 ЧЕРТЕЖ

Деталь 10-06 3d модель

По изображению детали построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж.

Деталь 10-06 СКАЧАТЬ

engineerklubДата: Вторник, 29.04.2025, 06:34 | Сообщение # 624
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

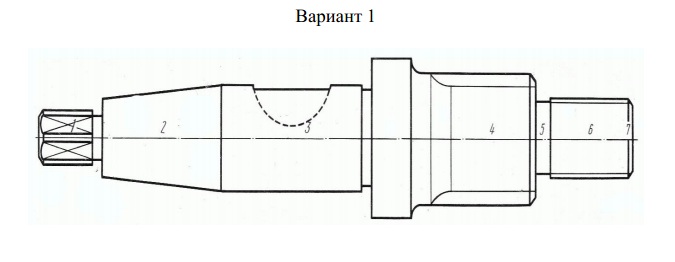

Вал. Вариант 1 ЧЕРТЕЖ

Виды соединений. Задание 2.1

Выполнить чертеж вала с элементами видов соединений.

На соответствующие участки вала нанести указанные размеры:

1) «под ключ» 19 (если такого ключа нет, возьмите ближайший больший размер);
2) конусности 1:11 (если такой конусности не существует, возьмите ближайшую большую величину по стандарту);
3) шпоночного паза, выполненного на валу диаметром 40 мм, под сегментную шпонку;
4) проточки, предусмотренной для выхода шлифовального круга при круговом шлифовании для указанного выше диаметра вала;
5) шлицевого участка вала диаметром 54 мм, прямобочного профиля средней серии, с центрированием по наружному диаметру;
6) проточку под указанную ниже резьбу;
7) резьбы метрической левой с наружным диаметром 30 мм, шаг крупный, с указанием фаски под резьбу.

Вал. Вариант 1 СКАЧАТЬ

engineerklubДата: Суббота, 03.05.2025, 07:31 | Сообщение # 625
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

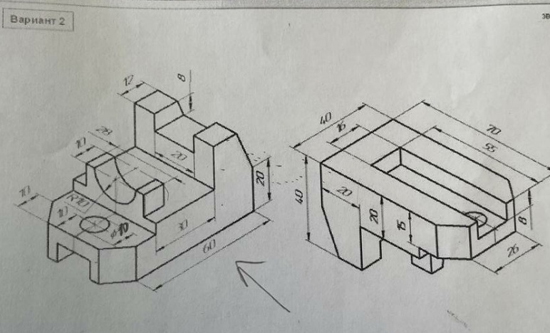

Опора. Вариант 2 ЧЕРТЕЖ

Опора. Вариант 2 3d

По аксонометрическому чертежу выполнить чертеж детали в необходимом количестве видов, постройте целесообразный разрез. На чертеже нанести размеры.

Опора. Вариант 2 СКАЧАТЬ ЧЕРТЕЖ

engineerklubДата: Понедельник, 09.06.2025, 17:50 | Сообщение # 626
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

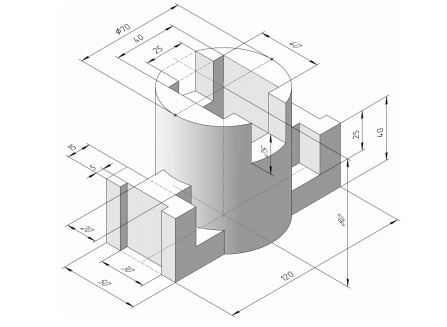

Корпус 2021011-7 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-7 СКАЧАТЬ

engineerklubДата: Понедельник, 09.06.2025, 18:53 | Сообщение # 627
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

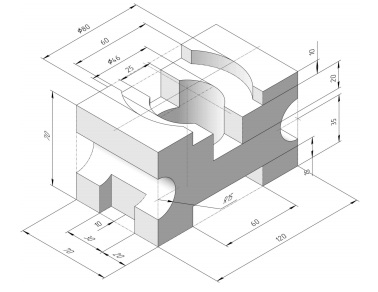

Корпус 2021011-10 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-10 СКАЧАТЬ ЧЕРТЕЖ

engineerklubДата: Понедельник, 09.06.2025, 19:38 | Сообщение # 628
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

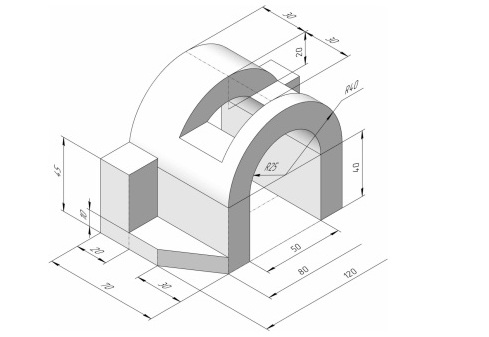

Корпус 2021011-3 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-3 СКАЧАТЬ

engineerklubДата: Вторник, 10.06.2025, 15:26 | Сообщение # 629
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

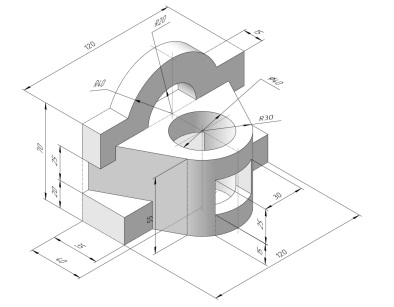

Корпус 2021011-9 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-9  СКАЧАТЬ

engineerklubДата: Вторник, 10.06.2025, 17:26 | Сообщение # 630
Генералиссимус
Группа: Администраторы
Сообщений: 33978
Репутация: 0
Статус: Offline

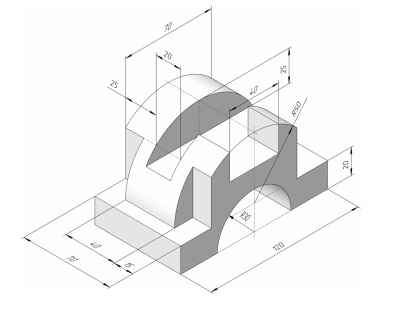

Корпус 2021011-12 ЧЕРТЕЖ

По изображению детали “Корпус” построить 3d-модель. Создать ассоциативный чертеж 3-х видов детали. Нанести размеры и оформить чертеж в соответствии с требованиями стандартов ЕСКД. Построения выполнить на формате А3 в масштабе 1:1.

Корпус 2021011-12 СКАЧАТЬ
