Сечение тела. Задание 44
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:25 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

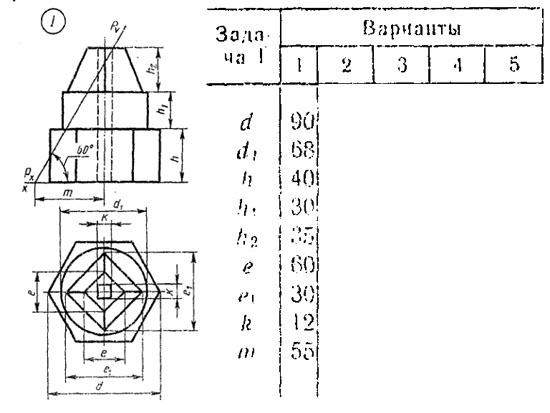

| Сечение тела. Вариант 1 ЧЕРТЕЖ
Исходные данные для выполнения задания
d = 90 мм
d1 = 68 мм
h = 40 мм
h1 = 30 мм
h2 = 35 мм
е = 60 мм
е1 = 30 мм
k = 12 мм
m = 55 мм
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Сечение тела. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:25 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

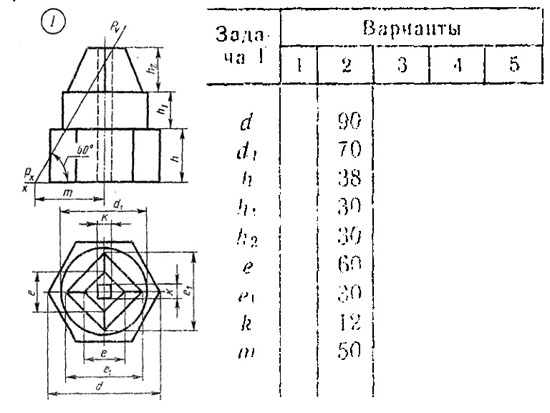

| Чертеж усеченной полой модели. Вариант 2
Сечение тела. Вариант 2 ЧЕРТЕЖ
Исходные данные для выполнения задания
d = 90 мм
d1 = 70 мм
h = 38 мм
h1 = 30 мм
h2 = 30 мм
е = 60 мм
е1 = 30 мм
k = 12 мм
m = 50 мм
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Сечение тела. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:26 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

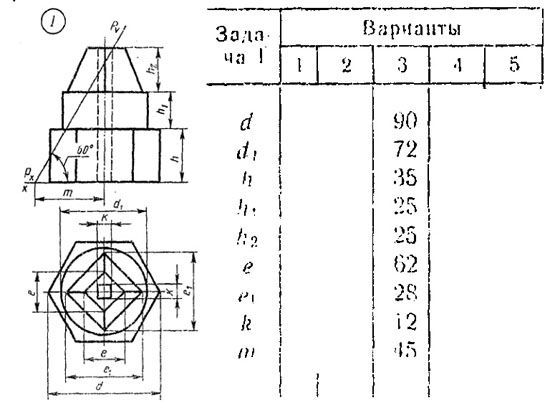

| Сечение тела. Вариант 3 ЧЕРТЕЖ
Исходные данные для выполнения задания
d = 90 мм
d1 = 72 мм
h = 35 мм
h1 = 25 мм
h2 = 25 мм
е = 62 мм
е1 = 28 мм
k = 12 мм
m = 45 мм
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Сечение тела. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:27 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

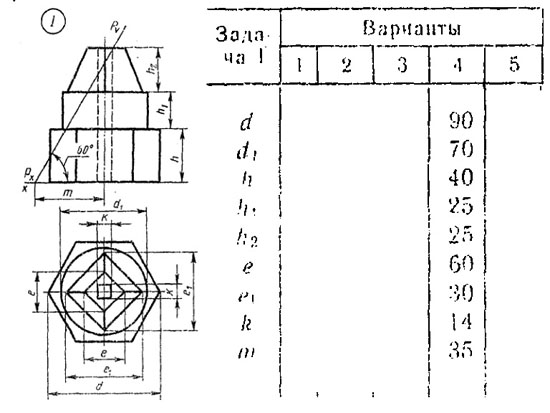

| Сечение тела. Вариант 4 ЧЕРТЕЖ
Исходные данные для выполнения задания
d = 90 мм
d1 = 70 мм
h = 40 мм
h1 = 25 мм
h2 = 25 мм
е = 60 мм
е1 = 30 мм
k = 14 мм
m = 35 мм
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Сечение тела. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:27 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

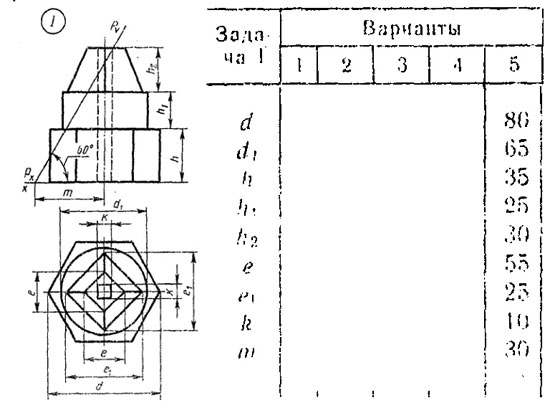

| Сечение тела. Вариант 5 ЧЕРТЕЖ
Исходные данные для выполнения задания
d = 80 мм
d1 = 65 мм
h = 35 мм
h1 = 25 мм
h2 = 30 мм
е = 55 мм
е1 = 25 мм
k = 10 мм
m = 30 мм
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Сечение тела. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

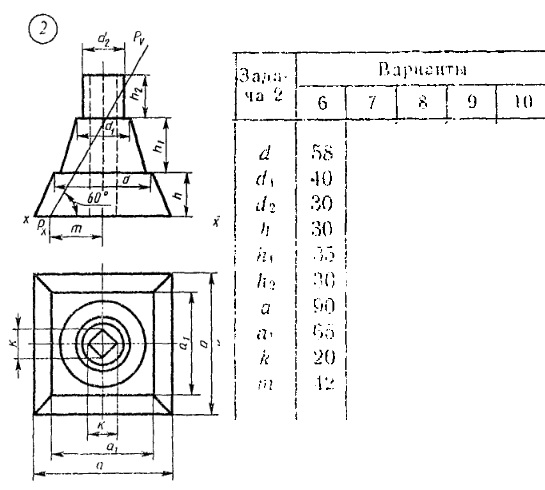

| Сечение тела. Вариант 6 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 58 мм
d1 = 40 мм
d2 = 30 мм
h = 30 мм
h1 = 35 мм
h2 = 30 мм
a = 90 мм
a1 = 65 мм
k = 20 мм
m = 42 мм
Сечение тела. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

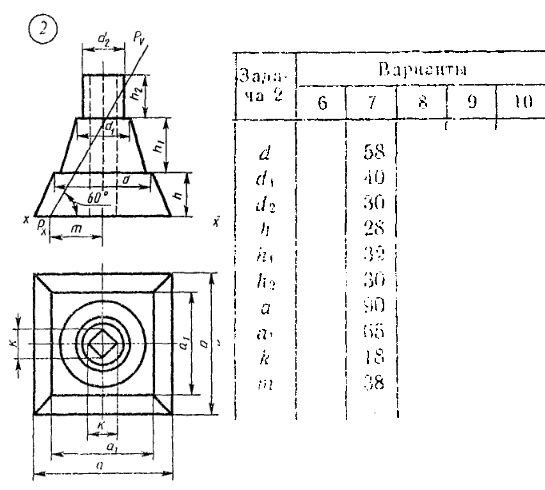

| Сечение тела. Вариант 7 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 58 мм
d1 = 40 мм
d2 = 30 мм
h = 28 мм
h1 = 32 мм
h2 = 30 мм
a = 90 мм
a1 = 65 мм
k = 18 мм
m = 38 мм
Сечение тела. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

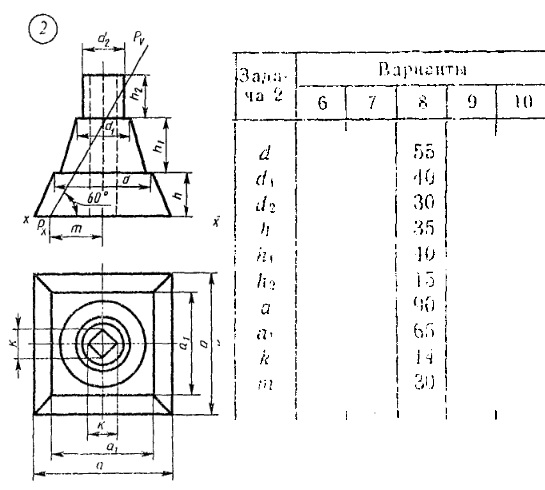

| Сечение тела. Вариант 8 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 55 мм
d1 = 40 мм
d2 = 30 мм
h = 35 мм
h1 = 40 мм
h2 = 45 мм
a = 90 мм
a1 = 65 мм
k = 14 мм
m = 30 мм
Сечение тела. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

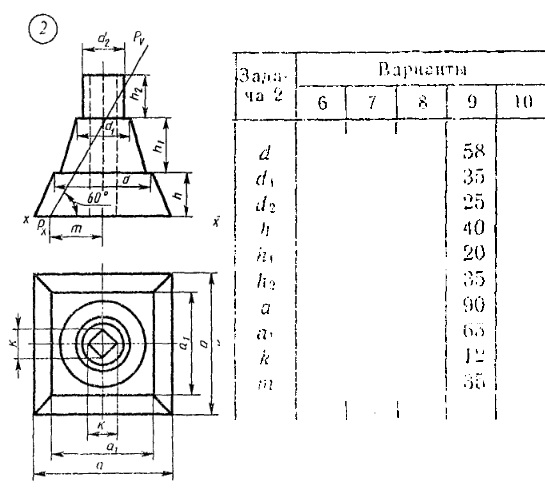

| Сечение тела. Вариант 9 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 58 мм
d1 = 35 мм
d2 = 25 мм
h = 40 мм
h1 = 20 мм
h2 = 35 мм
a = 90 мм
a1 = 65 мм
k = 12 мм
m = 35 мм
Сечение тела. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline
| Сечение тела. Вариант 10 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 50 мм
d1 = 40 мм
d2 = 25 мм
h = 35 мм
h1 = 40 мм
h2 = 45 мм
a = 90 мм
a1 = 70 мм
k = 12 мм
m = 38 мм
Сечение тела. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

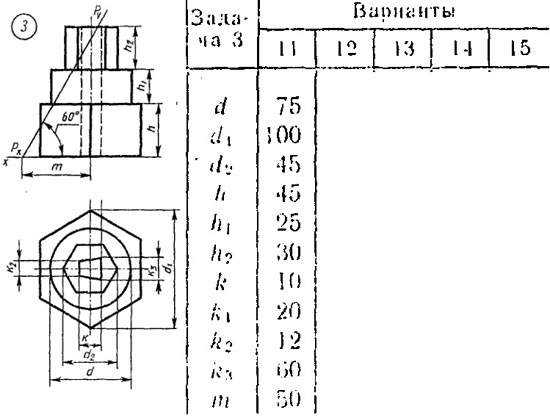

| Сечение тела. Вариант 11 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 75 мм
d1 = 100 мм
d2 = 45 мм
h = 45 мм
h1 = 25 мм
h2 = 30 мм
k = 10 мм
k1 = 20 мм
k2 = 12 мм
k3 = 60 мм
m = 50 мм
Сечение тела. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

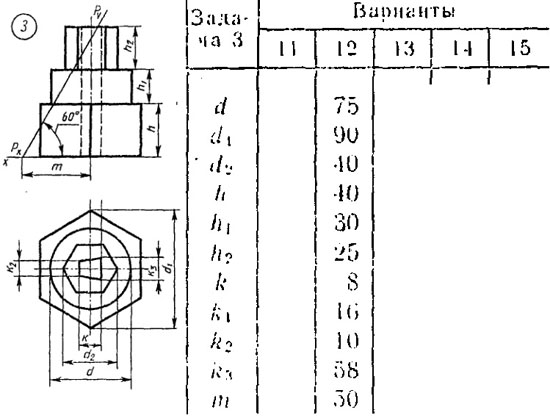

| Сечение тела. Вариант 12 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 75 мм
d1 = 90 мм
d2 = 40 мм
h = 40 мм
h1 = 30 мм
h2 = 25 мм
k = 8 мм
k1 = 16 мм
k2 = 10 мм
k3 = 58 мм
m = 50 мм
Сечение тела. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:28 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

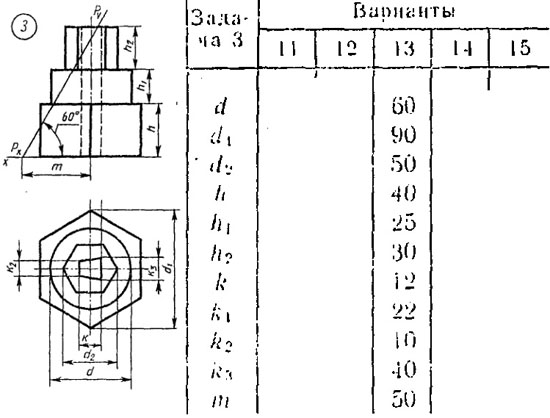

| Сечение тела. Вариант 13 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 60 мм
d1 = 90 мм
d2 = 50 мм
h = 40 мм
h1 = 25 мм
h2 = 30 мм
k = 12 мм
k1 = 22 мм
k2 = 10 мм
k3 = 40 мм
m = 50 мм
Сечение тела. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:29 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

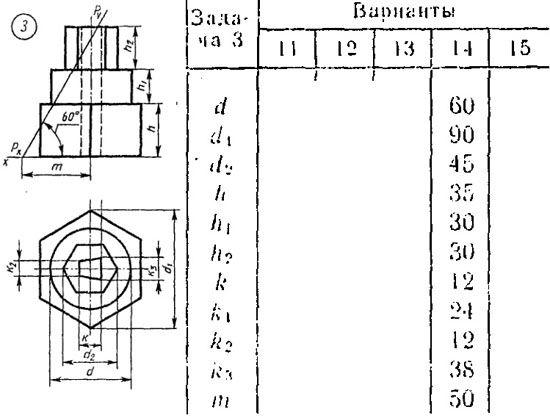

| Сечение тела. Вариант 14 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 60 мм
d1 = 90 мм
d2 = 45 мм
h = 35 мм
h1 = 30 мм
h2 = 30 мм
k = 12 мм
k1 = 24 мм
k2 = 12 мм
k3 = 38 мм
m = 50 мм
Сечение тела. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 10:29 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36670
Статус: Offline

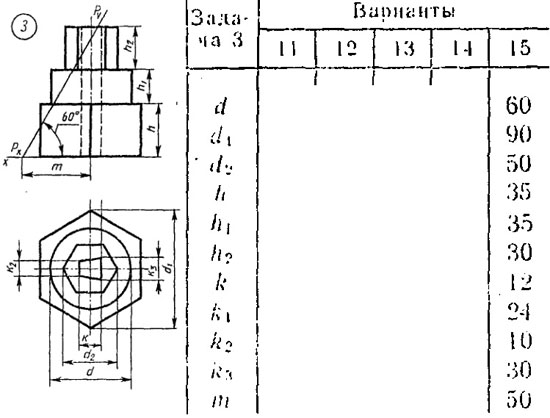

| Сечение тела. Вариант 15 ЧЕРТЕЖ
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 60 мм
d1 = 90 мм
d2 = 50 мм
h = 35 мм
h1 = 35 мм
h2 = 30 мм
k = 12 мм
k1 = 24 мм
k2 = 10 мм
k3 = 30 мм
m = 50 мм
Сечение тела. Вариант 15 СКАЧАТЬ
|
| |
|
|
