Сборочные чертежи
|
|
| engineerklub | Дата: Среда, 13.11.2024, 12:12 | Сообщение # 361 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Вентиль ЧМ.00.05.00 ЧЕРТЕЖ
Вентиль служит для регулирования количества жидкости (или пара), пропускаемой трубопроводом. Для этого, при помощи маховика 12, закрепленного гайкой 13 с шайбой 14 на шпинделе 5, меняют положение клапана 3, который с шариком 4 завальцован на конце шпинделя. Вентиль состоит из корпуса 1 с запрессованным в него седлом 2, крышки 6 с прокладкой 7. Для того, чтобы жидкость не просачивалась наружу, в крышке 6 имеется сальниковое уплотнение, состоящиее из втулки 10, кольца 8, пеньки 9 и накидной гайки 11.
Вентиль ЧМ.00.05.00 сб
Вентиль ЧМ.00.05.00 спецификация
Вентиль ЧМ.00.05.00 3d сборка
Вентиль ЧМ.00.05.00 чертежи
Корпус ЧМ.00.05.01
Седло ЧМ.00.05.02
Клапан ЧМ.00.05.03
Шарик ЧМ.00.05.04
Шпиндель ЧМ.00.05.05
Крышка ЧМ.00.05.06
Прокладка ЧМ.00.05.07
Кольцо ЧМ.00.05.08
Пенька ЧМ.00.05.09
Втулка ЧМ.00.05.10
Гайка накидная ЧМ.00.05.11
Маховик ЧМ.00.05.12
Вентиль ЧМ.00.05.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 22.11.2024, 08:41 | Сообщение # 362 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

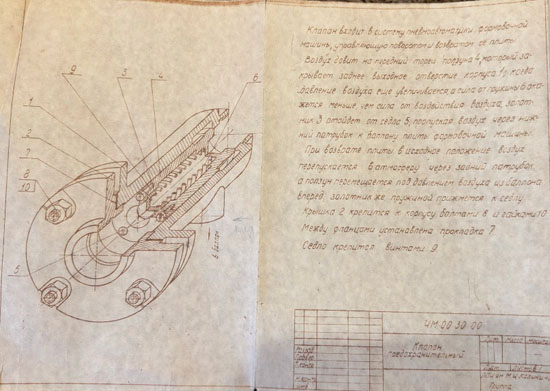

| Клапан предохранительный ЧМ.00.30.00 ЧЕРТЕЖ
Клапан входит в систему пневмоавтоматики формовочной машины, управляющую поворотам и возвратом ее плиты.
Воздух давит на передний торец ползуна 4, который закрывает заднее выходное отверстие корпуса 1, когда давление воздуха еще увеличивается, а сила от пружины 6 окажется меньше, чем сила от воздействия воздуха, золотник 3 отойдет от седла 5, пропуская воздух через нижний патрубок к баллону плиты формовочной машины.
При возврате плиты в исходное положение воздух перепускается в атмосферу через задний патрубок, а ползун перемещается под давлением воздуха из баллона вперед, золотник же пружиной прижимается к седлу.
Крышка 2 крепится к корпусу болтами 8 и гайками 10.
Между фланцами установлена прокладка 7. Седло крепится винтами 9.
Клапан предохранительный ЧМ.00.30.00 сб
Клапан предохранительный ЧМ.00.30.00 спецификация
Клапан предохранительный ЧМ.00.30.00 чертежи
Корпус ЧМ.00.30.01
Крышка ЧМ.00.30.02
Золотник ЧМ.00.30.03
Ползун ЧМ.00.30.04
Седло ЧМ.00.30.05
Пружина ЧМ.00.30.06
Прокладка ЧМ.00.30.07
Клапан предохранительный ЧМ.00.30.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 25.11.2024, 09:54 | Сообщение # 363 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

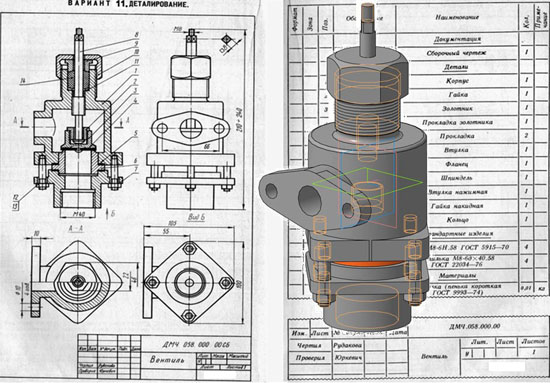

| Вентиль ДМЧ.058.000.00 ЧЕРТЕЖ
Вентиль ДМЧ.058.000.00 сб
Вентиль ДМЧ.058.000.00 спецификация
Вентиль ДМЧ.058.000.00 3d сборка
Вентиль ДМЧ.058.000.00 чертежи
Корпус ДМЧ.058.301.00
Гайка ДМЧ.058.401.00
Золотник ДМЧ.058.402.00
Прокладка золотника ДМЧ.058.801.00
Прокладка ДМЧ.058.802.00
Втулка ДМЧ.058.403.00
Фланец ДМЧ.058.302.00
Шпиндедь ДМЧ.058.403.00
Втулка нажимная ДМЧ.058.101.00
Гайка накидная ДМЧ.058.102.00
Кольцо ДМЧ.058.103.00
Вентиль ДМЧ.058.000.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 09.12.2024, 10:24 | Сообщение # 364 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кран пробковый НГТУ.002.002.100 ЧЕРТЕЖ
Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи
жидкости по трубопроводу или для изменения ее количества.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2, верхним основанием конуса
упирающаяся в крышку. Крышка 4 закреплена на корпусе винтами 9. На крышке 4 установлена втулка
сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке
при помощи шпилек 15, шайб 13 и гаек 10. Для поворачивания пробки в нужное положение на свободном
конце ее выполнен квадрат, на которой надевается рукоятка (на чертеже она не изображена). Фланец 5
крепится к корпусу при помощи болтов 8, шайб 14 и гаек 11. На чертеже кран изображен в открытом положении.
При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеж они не показаны), по которым проходит жидкость, с одной стороны – к резьбовому концу фланца 5, с другой – к муфте 12, которую необходимо установить на резьбовом патрубке корпуса.
Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой
этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а фланца 5 и корпуса 1 – прокладкой 6.
Методические указания
Чертеж пробкового крана выполнить в масштабе 1:1 в трех изображения. На виде сверху выполнить
местный разрез по соединению фланца 5 и корпуса 1 болтом, на виде слева – по соединению крышки 4 и
корпуса 1 винтом.
На чертеже выполнить следующие соединения :
I – соединить корпус 1 и фланец 5 болтами 8 ( резьба М10 ),
Установить пружинные шайбы 14 и гайки 11;
II – соединить крышку 4 и втулку сальника 3 шпильками 15 ( резьба М8), с гайками 10, установить
пружинные шайбы 13;
III – подсоединить к корпусу 1 муфту 12 ( резьба G1 );
VI – выполнить соединение корпуса 1 и крышки 4 винтами 9, (резьба М10 ).
Кран пробковый НГТУ.002.002.100 СБ
Кран пробковый НГТУ.002.002.100 спецификация
Кран пробковый НГТУ.002.002.100 3d сборка
Кран пробковый НГТУ.002.002.100 чертежи
Корпус НГТУ.002.002.101
Пробка НГТУ.002.002.102
Втулка сальника НГТУ.002.002.103
Крышка НГТУ.002.002.104
Фланец НГТУ.002.002.105
Прокладка НГТУ.002.002.106
Прокладка НГТУ.002.002.107
Кран пробковый НГТУ.002.002.100 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 18.12.2024, 15:29 | Сообщение # 365 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Фильтр-масленка ТИИП 439.00.000 ЧЕРТЕЖ
Фильтр-масленка. Вариант 7 ЧЕРТЕЖ

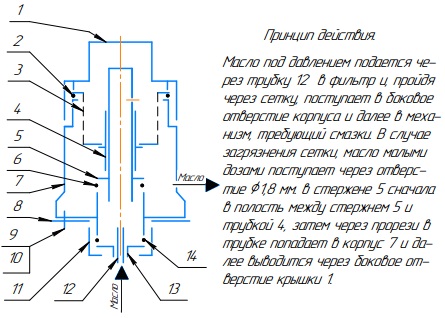

Принцип действия.
Масло под давлением подается через трубку 12 в фильтр и пройдя через сетку, поступает в боковое отверстие корпуса и далее в механизм, требующий смазки. В случае загрязнения сетки, масло малыми дозами поступает через отверстие ф1,8 мм в стержне 5 сначала в полость между стержнем 5 и трубкой 4, затем через прорези в трубке попадает в корпус 7 и далее выводится через боковое отверстие крышки 1.
Фильтр-масленка ТИИП 439.00.000 сб
Фильтр-масленка ТИИП 439.00.000 спецификация
Фильтр-масленка ТИИП 439.00.000 3d сборка
Фильтр-масленка ТИИП 439.00.000 чертежи
Ниппель ТИИП 439.01.000 сб
Трубка питающая ТИИП 439.01.012
Наконечник ТИИП 439.01.013
Элемент фильтрующий ТИИП 439.02.000 сб
Донышко ТИИП 439.02.001
Сетка ТИИП 439.02.002
Фланчик ТИИП 439.02.003
Крышка ТИИП 439.00.001
Прокладка крышки ТИИП 439.00.002
Трубка ТИИП 439.00.004
Стержень ТИИП 439.00.005
Прокладка стержня ТИИП 439.00.006
Корпус ТИИП 439.00.007
Планка ТИИП 439.00.008
Гайка накидная ТИИП 439.00.011
Прокладка наконечника ТИИП 439.00.014
Фильтр-масленка ТИИП 439.00.000 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Суббота, 28.12.2024, 15:10 | Сообщение # 366 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус в сборе. Задание 16 ЧЕРТЕЖ
Задание 16
Сборочная единица «Корпус в сборе» содержит три детали. В корпус 1 установлена пробка 2 и закрыт сальником 3 четвырмя шпильками 6 (М10х1х30 ГОСТ 22033-76), шайбами 5 (10 ГОСТ 6402-70) и гайками 4 (М10х1 ГОСТ 5915-70).
Требуется:
1. Выполнить сборочный чертеж узла на листе бумаги формата АЗ в масштабе М 1:1. Чертеж должен содержать главный вид с разрезом и вид слева.
2. Составить спецификацию сборочной единицы.
Корпус в сборе. Задание 16 сб
Корпус в сборе. Задание 16 спецификация
Корпус в сборе. Задание 16 3d сборка
Корпус в сборе. Задание 16 чертежи
01 Корпус
02 Пробка
03 Сальник
Корпус в сборе. Задание 16 СКАЧАТЬ
Корпус в сборе. Задание 16 t-flex
|
| |
| |
| engineerklub | Дата: Суббота, 28.12.2024, 15:11 | Сообщение # 367 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус в сборе. Задание 30 ЧЕРТЕЖ
Задание 30
Сборочная единица «Корпус в сборе» содержит три детали. Вкладыш 2 помещается в корпус 1. Крышка 3, зажимая вкладыш, соединяется с корпусом винтами 5 (М8х28 ГОСТ 1491-80). Во вкладыш 2 ввинчены на глубину 24 мм болты 4 (М8х30 ГОСТ 7798-70), которые фиксируются от само отвинчивания гайками 6 (М8 ГОСТ 5916-70, низкая, Н = 4 мм).
Требуется:
1. Выполнить сборочный чертеж узла на листе бумаги формата АЗ в масштабе М 1:1. Чертеж должен содержать главный вид с разрезом, вид слева с местным разрезом по соединению винтом и вид сверху.
2. Составить спецификацию сборочной единицы.
Корпус в сборе. Задание 30 сб
Корпус в сборе. Задание 30 спецификация
Корпус в сборе. Задание 30 3d сборка
Корпус в сборе. Задание 30 чертежи
01 Корпус
02 Вкладыш
03 Крышка
Корпус в сборе. Задание 30 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 08.01.2025, 14:46 | Сообщение # 368 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

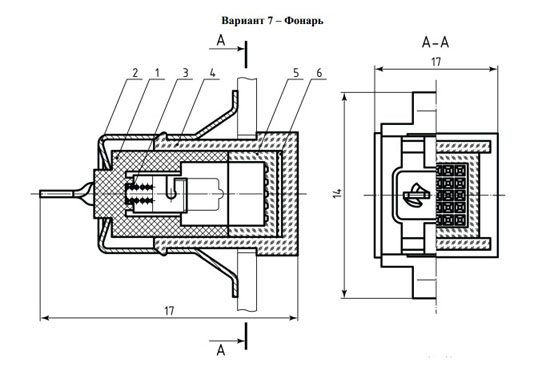

| Фонарь. Вариант 7 ЧЕРТЕЖ
Фонарь. Вариант 7 СБ
Фонарь. Вариант 7 Спецификация
Фонарь. Вариант 7 3d сборка
Фонарь. Вариант 7 чертежи
01 Патрон
02 Пружина пластинчатая
03 Пружина
04 Корпус
05 Рассеиватель
06 Шильдик
Фонарь. Вариант 7 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 10.01.2025, 11:18 | Сообщение # 369 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

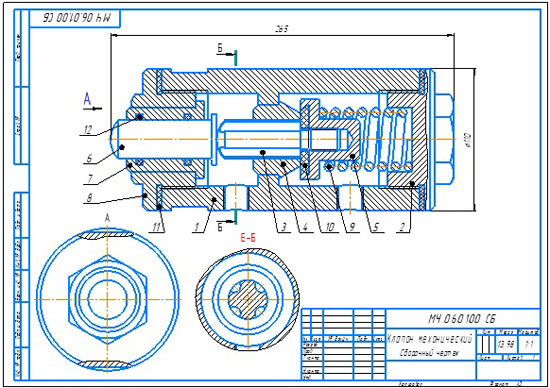

| Клапан механический МЧ 06.01.00 ЧЕРТЕЖ
Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.
Клапан состоят из корпуса поз. 1, разделенного на две полости, в одну из которых поступает сжатый воздух.
При перемещении толкателя поз. 6 вправо он давят на шток поз. 3, отодвигая клапан поз. 5. Сжатый воздух проходит через клапан по продольным пазам штока к распыляющему устройству.
При снятия нагрузки с толкателя клапан, шток и толкатель возвращаются в первоначальное положение под действием пружины поз. 9. В результате этого клапан прижимается к седлу поз. 4, закрывая проход воздуха.
Клапан механический МЧ 06.01.00 сб
Клапан механический МЧ 06.01.00 спецификация
Клапан механический МЧ 06.01.00 3d сборка
Клапан механический МЧ 06.01.00 чертежи
Корпус МЧ 06.01.01
Крышка МЧ 06.01.02
Шток МЧ 06.01.03
Седло МЧ 06.01.04
Клапан МЧ 06.01.05
Толкатель МЧ 06.01.06
Втулка МЧ 06.01.07
Крышка МЧ 06.01.08
Пружина МЧ 06.01.09
Шайба МЧ 06.01.10
Прокладка МЧ 06.01.11
Клапан механический МЧ 06.01.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 10.01.2025, 11:19 | Сообщение # 370 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

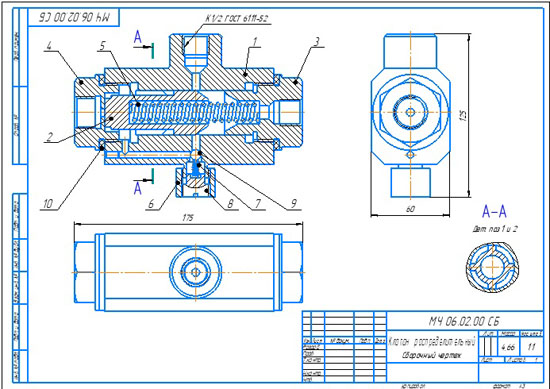

| Клапан распределительный МЧ 06.02.00 ЧЕРТЕЖ
Распределительный клапан предназначен для соединения гидравлических цилиндров низкого и высокого давления в усилителях последовательного действия, которые применяются в приводах станочных приспособлений.
Под действием пружины поз. 5 плунжер поз. 2 поджимается к крышке поз. 4. Перпендикулярно центральному отверстию в корпусе поз. 1 расположено отверстие с обратным шариковым клапаном поз. 9. Масло из цилиндра низкого давления через резьбовое отверстие крышки поз. 3 поступает в полость корпуса поз. 1. далее через верхнее резьбовое отверстие — в приспособление (происходит предварительный зажим обрабатываемой детали), а через обратный клапан и отверстия крышки поз. 4 в цилиндр высокого давления, пополняя утечки. Плунжер при этом несколько смещается вправо. Для окончательного зажима детали масло поступает из цилиндра высокого давления через продольные канавки под плунжер. Под давлением масла плунжер перемещается вправо, сжимая пружину. Конус плунжера плотно прилегает к конусному седлу крышки поз. 3, разделяя цилиндры низкого и высокого давления. Масло из цилиндра высокого давления через продольные канавки плунжера поз.2 и верхнее резьбовое отверстие корпуса поз.1 поступает в гидросистему приспособления.
Клапан распределительный МЧ 06.02.00 сб
Клапан распределительный МЧ 06.02.00 спецификация
Клапан распределительный МЧ 06.02.00 3d сборка
Клапан распределительный МЧ 06.02.00 чертежи
Корпус МЧ 06.02.01
Плунжер МЧ 06.02.02
Крышка МЧ 06.02.03
Крышка МЧ 06.02.04
Пружина МЧ 06.02.05
Втулка МЧ 06.02.06
Пружина МЧ 06.02.07
Пробка МЧ 06.02.08
Шарик МЧ 06.02.09
Прокладка МЧ 06.02.10
Клапан распределительный МЧ 06.02.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 12.01.2025, 09:41 | Сообщение # 371 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Приспособление для фрезерования МЧ 06.03.00 ЧЕРТЕЖ
Приспособление предназначено для фрезерования двух деталей одновременно набором фрез на горизонтально-фрезерном станке (обрабатываемые детали на чертеже показаны топкими линиями). Обрабатываемые детали устанавливаются на две плавающие призмы поз.13 служащие для предварительной установки и фиксации положения обрабатываемых деталей. При завинчивании рукоятки поз. 4 обрабатываемые детали зажимаются в призме поз. 7 прихватом поз. 5, Одновременный зажим двух обрабатываемых деталей осуществляется благодаря сферической головке болта поз. 2 и сферической шайбе поз. 8. Чтобы болт поз. 2 не проворачивался при вращении рукоятки 4, предусмотрен установочный винт поз. 16, который входит в паз стержня болта поз. 2.
Приспособление для фрезерования МЧ 06.03.00 сб
Приспособление для фрезерования МЧ 06.03.00 спецификация
Приспособление для фрезерования МЧ 06.03.00 3d сборка
Приспособление для фрезерования МЧ 06.03.00 чертежи
Корпус МЧ 06.03.01
Болт МЧ 06.03.02
Прихват МЧ 06.03.03
Рукоятка МЧ 06.03.04
Винт МЧ 06.03.05
Ось МЧ 06.03.06
Призма МЧ 06.03.07
Шайба МЧ 06.03.08
Шайба МЧ 06.03.09
Пружина МЧ 06.03.10
Шайба МЧ 06.03.11
Пружина МЧ 06.03.12
Призма МЧ 06.03.13
Приспособление для фрезерования МЧ 06.03.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 13.01.2025, 12:12 | Сообщение # 372 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

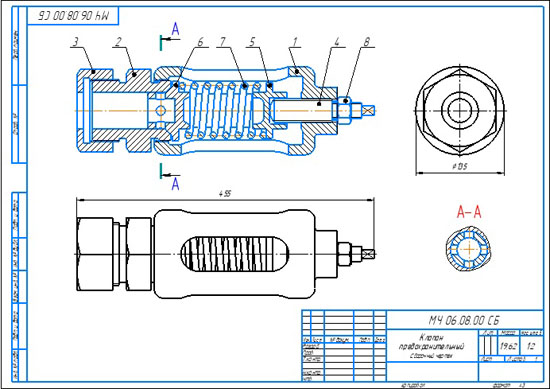

| Клапан предохранительный МЧ 06.08.00 ЧЕРТЕЖ
Клапан предохранительный ставится в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8.
При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2
Клапан предохранительный МЧ 06.08.00 сб
Клапан предохранительный МЧ 06.08.00 спецификация
Клапан предохранительный МЧ 06.08.00 3д модель
Клапан предохранительный МЧ 06.08.00 чертежи
Корпус МЧ 06.08.01
Седло МЧ 06.08.02
Гайка МЧ 06.08.03
Винт МЧ 06.08.04
Опора МЧ 06.08.05
Клапан МЧ 06.08.06
Пружина МЧ 06.08.07
Клапан предохранительный МЧ 06.08.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 22.01.2025, 12:32 | Сообщение # 373 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

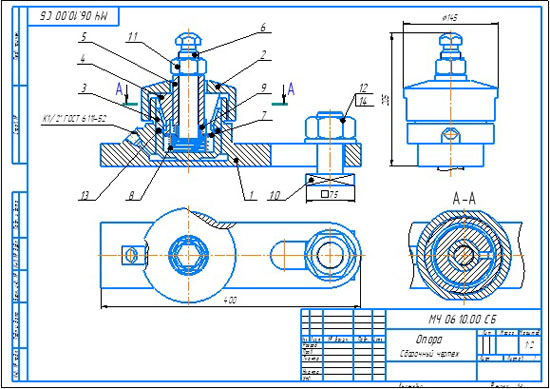

| Опора МЧ 06.10.00 ЧЕРТЕЖ
Данная опора является самоустанавливающей с гидравлическим цанговым фиксированием. Она предназначена для установки обрабатываемой детали на металлорежущем станке. Опора состоит из корпуса поз. 1, в расточке которого расположен полый поршень поз. 3 с коническим седлом. В поршне установлены подпружиненные регулируемая опора поз. 6 и цанга поз. 4. Под тяжестью устанавливаемой для обработки детали опора поз. 6 опускается. При подаче масла под поршень поз. 3 он перемещается вверх, сжимая цангу поз. 4, которая фиксирует опору поз. 6.
Опора МЧ 06.10.00 сб
Опора МЧ 06.10.00 спецификация
Опора МЧ 06.10.00 3d сборка
Опора МЧ 06.10.00 чертежи
Корпус МЧ 06.10.01
Крышка МЧ 06.10.02
Поршень МЧ 06.10.03
Цанга МЧ 06.10.04
Втулка МЧ 06.10.05
Опора МЧ 06.10.06
Диск МЧ 06.10.07
Пружина МЧ 06.10.08
Пружина МЧ 06.10.09
Болт М40 МЧ 06.10.10
Опора МЧ 06.10.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 23.01.2025, 14:25 | Сообщение # 374 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

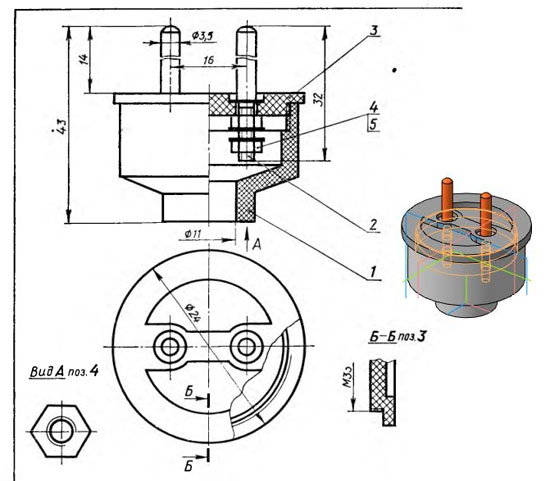

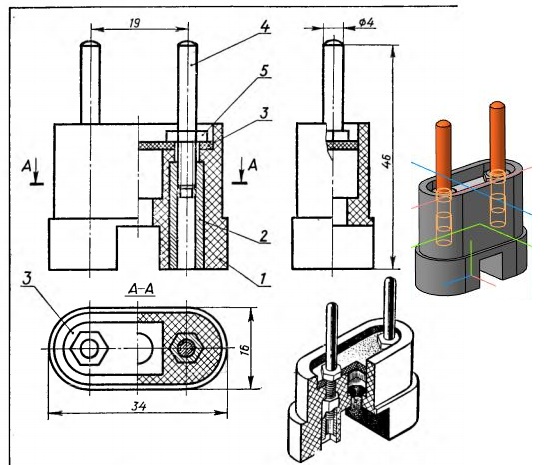

| Вилка штепсельная. Вариант 5 ЧЕРТЕЖ
Штепсельная вилка служит для подключения к розетке переносных электро или радиоприборов.
Вилка штепсельная. Вариант 4 сб
Вилка штепсельная. Вариант 4 спецификация
Вилка штепсельная. Вариант 4 3d сборка
Вилка штепсельная. Вариант 4 чертежи
01 Корпус
02 Втулка
03 Прокладка
04 Штырь
Вилка штепсельная. Вариант 5 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 23.01.2025, 14:26 | Сообщение # 375 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Вилка штепсельная специальная. Вариант 1 ЧЕРТЕЖ
Штепсельная специальная вилка служит для подключения к розетке переносных электро или радиоприборов.
Вилка штепсельная специальная. Вариант 1 сб
Вилка штепсельная специальная. Вариант 1 спецификация
Вилка штепсельная специальная. Вариант 1 3d сборка
Вилка штепсельная специальная. Вариант 1 чертежи
01 Крышка
02 Штырь
03 Плата
Вилка штепсельная специальная. Вариант 1 СКАЧАТЬ
Вилка штепсельная специальная. Вариант 1 t-flex
|
| |
| |
