Сборочные чертежи
|
|
| engineerklub | Дата: Вторник, 18.03.2025, 06:58 | Сообщение # 376 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Муфта фрикционная. Вариант 6 ЧЕРТЕЖ
 Назначение, устройство и принцип работы изделия

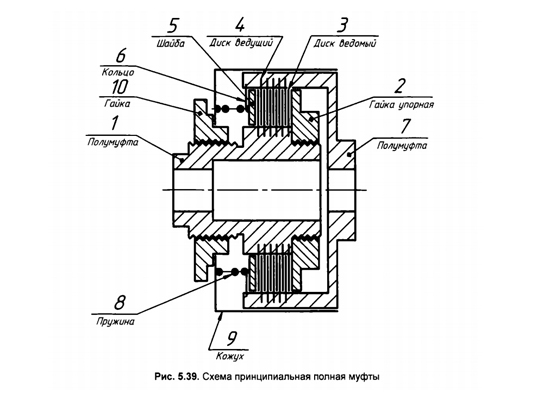

Схема принципиальная полная муфты фрикционной показана на рис.5.39
Муфта предназначена для соединения валов привода и передаточного механизма и передачи ограниченного крутящего момента в механизмах передач различных приводных установок.
Ведомая полумуфта 1 крепится на валу передаточного механизма с помощью призматической шпонки. На резьбовом конце полумуфты устанавливается специальная упорная гайка 2. Вплотную к гайке на муфту ставится стальной ведомый диск 3, внутренний хвостовик которого входит в специальный прямоугольный паз полумуфты. Такое соединение этих деталей обеспечивает их совместное вращение и передачу мощности с диска на полумуфту.
За ведомым диском 3 устанавливается ведущий диск 4, который аналогичным хвостовиком соединяется с ведущей полумуфтой 7, но может свободно вращаться относительно ведомой полумуфты.
Так последовательно чередуется установка шести ведомых и пяти ведущих дисков.
За последним ведомым диском ставится специальная упорная шайба 5 и стопорное кольцо 6.
В центрирующую проточку шайбы 5 устанавливается пружина сжатия 8, которая вторым концом опирается на стенку дна кожуха 9. Кожух 9 опирается на регулировочную гайку 10. Положением гайки 10 регулируется величина сжатия пружины 8, которая пропорциональна усилию давления пружины на фрикционные диски. Необходимые усилие чсжатия пружины определяется расчетом по значению момента сопротивления на ведомый полумуфте.
Если момент сопротивления на ведомом валу окажется выше расчетного, произойдет проскальзование фрикционных дисков, которое предохранит передаточный механизм от поломок.
Муфта фрикционная. Вариант 6 сб
Муфта фрикционная. Вариант 6 спецификация
Муфта фрикционная. Вариант 6 3d сборка
Муфта фрикционная. Вариант 6 чертежи
Поз.1_Полумуфта
Поз.2_Гайка упорная
Поз.3_Диск ведомый
Поз.4_Диск ведущий
Поз.5_Шайба
Поз.6_Кольцо
Поз.7_Гайка упорная
Поз.8_Пружина
Поз.9_Кожух
Поз.10_Гайка
Муфта фрикционная. Вариант 6 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.03.2025, 07:12 | Сообщение # 377 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

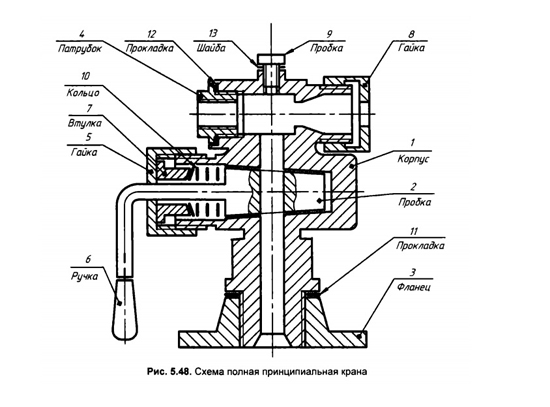

| Кран пробковый. Вариант 7 ЧЕРТЕЖ
Назначение, устройство и принцип работы изделия
Данное изделие относится к группе устройств, которое называют кранами. Кран устанавливается в системе трубопровода для регулирования проходящего потока жидкости и его перекрытия. Конструктивные особенности и принцип работы крана рассмотрим по его принципиальной схеме (рис.5.48)
Корпус 1 крана устанавливается на емкости с жидкостью с помощью фланца 3. Фланец 3 с прокладкой 11 соединяется с корпусом резьбой. Прокладка 11 служит для обеспечения герметичности соединения. На пути проходного канала корпуса устанавливается коническая пробка 2 с поперечным отверстием. Если отверстие пробки совпадает с проходным каналом корпуса, кран открыт.
Пробку крана можно поварачивать ручкой 6. Поварачивая пробку крана, мы уменьшаем его фактическое проходное сечение и расход жидкости. Когда ось отверстия пробки устанавливается перпендикулярно оси канала корпуса, кран полностью закрыт. Для устранения утечки жидкости в соединении конуса пробки с конусом соответствующего отверстия в корпусе крана предусмотрено сальниковое уплотнение. В целиндрической камере, которая называется сальниковой камерой, устанавливается четыре асбестовых кольца 10, пропитанных специальной графитовой смазкой. Кольцо 10 прессуются втулкой 7 с помощью нажимной гайки 5. При сжатии колец 10 втулкой 7 вдоль оси пробки кольца расширяются и плотно прижимаются к поверхностям сальниковой камеры и цилиндрической части пробки. Так обеспечивается герметичность подвижного соединения пробки с корпусом.
На другом конце корпуса имеется приемная камера, котарая соединяется с трубопроводом с одной стороны с помощью накидной гайки 8, а с другой - с помощью патрубка 4 с резьбой. Патрубок 4 соединяется с корпусом резьбой, а между ними устанавливается прокладка 12. В приемной камере имеется отверстие, которое закрывается пробкой 9 с эластичной шайбой 13.
Кран пробковый. Вариант 7 сб
Кран пробковый. Вариант 7 спецификация
Кран пробковый. Вариант 7 3d сборка
Кран пробковый. Вариант 7 чертежи
поз.1 Корпус
Поз.2_Пробка
Поз.3_Фланец
Поз.4_патрубок
Поз.5_Гайка
Поз.6_Ручка
Поз.7_Втулка
Поз.8_Гайка
Поз.9_Пробка
Поз.10_Кольцо
поз.11 Прокладка
поз.12 Прокладка
поз.13 Шайба
Кран пробковый. Вариант 7 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.03.2025, 08:11 | Сообщение # 378 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Пневмоаппарат золотниковый. ВАРИАНТ 8 ЧЕРТЕЖ
Назначение, устройство и принцип работы изделия

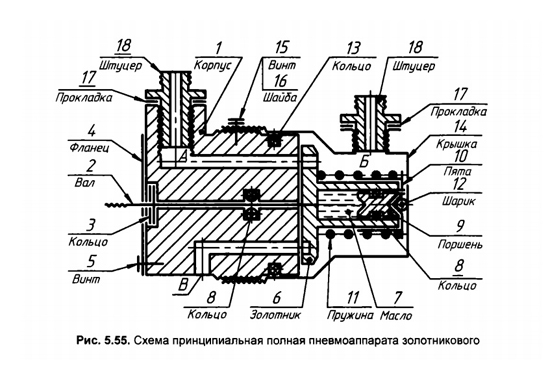

Схема принципиальная полная пневмоаппарата золотникового показана на рис.5.55
Пневмоаппарат служит для отключения рабочей камеры А от питающей магистрали Б и обеспечения сообщения этой камеры с атмосферой.
Канал А корпуса 1 аппарата с помощью штуцера 18 с прокладкой 17 соединяется с трубопроводом рабочей камеры машины, а через отверстие в золотнике 6 - с питающей магистралью Б, в которой используется анологичные штуцер и прокладка.
В крпусе установлен вал 2 с уплотнительными кольцами 3 и 8. Вал закрепляется фланцем 4 с винтами 5. Фланец одновременно служит кронштейном для крепления аппарата к корпусу машины. Вал соединен с золотником 6 с помощью квадратной призмы. На схеме золотник 6 показан в положении, когда через его сквозное отверстие рабочая камера А соединяется с питающей камерой магистрали Б.
Со стороны корпуса золотник имеет кольцевой канал прямоугольного сечения, выполненый с ним. Сектор канала 260 град. При повороте вала золотником на угол 25 град от заданного на схеме положения рабочая камера А перекрывается плоскостью золотника (отделяется от питающей камеры Б и от атмосферы), и в обеих камерах сохраняется установленное давление воздуха.
При повороте вала на 50 град и больше от заданого на схеме положения канал А соединяется кольцевым каналом золотника и через него с каналом В и атмосферой. В этом положении давление рабочей камере А выравнивается с атмосферным давлением, а питающая магистраль остается перекрытой.
Для обеспечения плотности соприкосновеня трущихся поверхностей золотника и корпуса установлена пружина 11. Усилие сжатой пружины передается через пяту 10 и шарик 12 на крышку 14, внутренняя полость которой образует камеру Б питающей магистрали.
Пневмоаппарат золотниковый. вАРИАНТ 8 сб
Пневмоаппарат золотниковый. вАРИАНТ 8 спецификация
Пневмоаппарат золотниковый. вАРИАНТ 8 3d сборка
Пневмоаппарат золотниковый. вАРИАНТ 8 чертежи
поз.1 Корпус
Поз.2_Вал
Поз.3_Кольцо
Поз.4_Фланец
Поз.5_Винт
Поз.6_Золотник
Поз.7_Масло
Поз.8_Кольцо
Поз.9_Поршень
Поз.10_Пята
поз.11 Пружина
поз.12 Шарик
поз.13 Кольцо
поз.14 Крышка
поз.15 Винт
поз.16 Шайба
поз.17 Прокладка
поз.18 Штуцер
Пневмоаппарат золотниковый. ВАРИАНТ 8 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.03.2025, 08:13 | Сообщение # 379 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

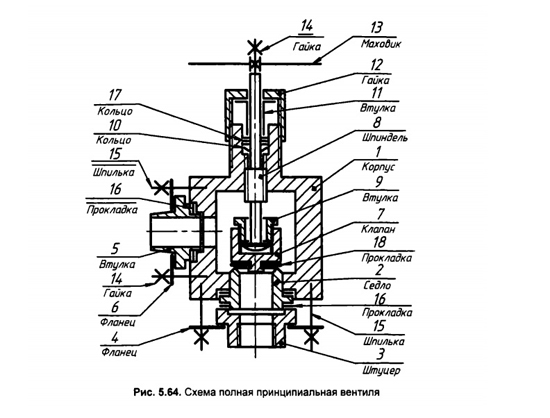

| Вентиль запорный. Вариант 9 ЧЕРТЕЖ
Назначение, устройство и принцип работы изделия
Данное изделие относится к группе устройств, которые называют вентелями. Вентиль устанавливается в системе трубопровода для регулирования проходящего потока жидкости и его перекрытия. Конструктивные особености и принцип работы вентиля рассмотрим по нго принципиальной схеме, показаной на рис. 5.64.
Вентиль устанавливается в том месте трубопровода, где его оси пересекаются под прямым углом. такие вентили называют угловыми. нагнетальный участок трубопровода присоединяется к штуцеру 3 вентиля с помощью резьбы. Штуцер подсоединяется к корпусу 1 устройства с помощью фланца 4 и двух шпилек 15 и держит седло 2, которое устанавливается с прокладками 16, обеспечивающими герметичность соединения.
Проходное отверстие перекрывается клапаном 7 с кожанной прокладкой 18. Клапан прижимается к седлу шпинделем 8. Подвижное соединение клапана со шпинделем обеспечивается резьбовой втулкой 9. Шпиндель соединяется с корпусом резьбой и может вращатся с помощью маховика 13, закрепленного на конце шпинделя с помощью призмы и гайки 14. При завинчивании шпинделя клапан опускается до поверхности седла - и нагнетательный канал перекрывается. При вращении в обратном направлении шпиндель поднимается и поднимает за собой клапан, который открывает проходное отверстие. Для устранения утечки жидкости через резьбовое соединение применяется сальниковое уплотнение, которое состоит из опорного кольца 10, эластичного уплотнителя 17, сальниковой втулки 11 и нажимной гайки 12. При сжатии уплотнитель 17 расширяется и устраняет зазоры в цилиндрических соединениях. На выходе из корпуса устанавливается специальный штуцер 5 с прокладкой, который крепится с помощью квадратного фланца 6 и четырех шпилек, ввинчиваемых в корпус.
Вентиль запорный. Вариант 9 сб
Вентиль запорный. Вариант 9 спецификация
Вентиль запорный. Вариант 9 3d сборка
Вентиль запорный. Вариант 9 чертежи
поз.1 Корпус
поз.2 Седло
поз.3 Штуцер
поз.4 Фланец
поз.5 Втулка
поз.6 Фланец
поз.7 Клапан
поз.8 Шпиндель
поз.9 Втулка
поз.10 Кольцо
поз.11 Втулка
поз.12 Гайка
поз.13 Маховик
поз.16 Прокладка
Вентиль запорный. Вариант 9 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 13.04.2025, 06:11 | Сообщение # 380 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Клапан предохранительный. Вариант 49 ЧЕРТЕЖ

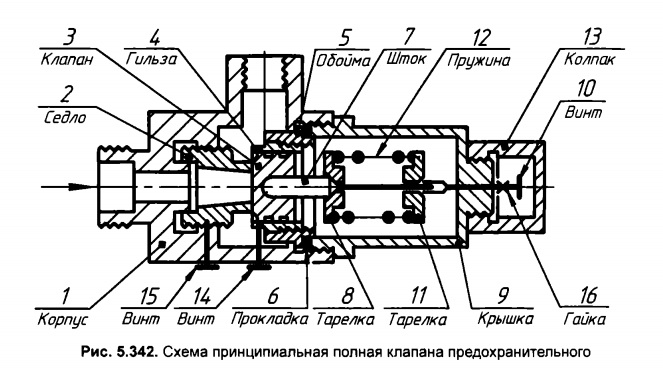

Схема принципиальная полная клапана предохранительного показана на рис.5.342.
Клапан предназначен для автоматического предохранения системы трубопровода от повышения давления жидкости или газа выше допустимого по условиям его эксплуатации.
Клапан состоит из корпуса 1, который патрубком с внешней резьбой соединяется с трубопроводом. В корпус ввернуто седло 2, положение которого фиксируется винтом 15. Проходное отверстие седла закрывается клапаном 3, который установлен в цилиндрической гильзе 4 и может в ней перемещается вдоль оси, как поршень. Гильза ввернута в обойму 5 и фиксируется винтом 14. Обойма вставлена в корпус и закреплена крышкой 9 с прокладкой 6. Внутри крышки установлен шток 7, который одним концом опирается на дно отверстия клапана, а другим - на тарелку 8. Тарелка 8 поджата пружиной 12, величина сжатия которой и сила давления на клапан регулируется винтом 10 через тарелку 11. В специальное отверстие винта входит хвостовик штока, который может перемещаться вдоль оси на определенную величину, предусмотренную для максимального открытия клапана. Установленное положение винта фиксируется контргайкой 16, и все закрывается колпаком 13.
Направление давления среды трубопровода показано стрелкой. Когда давление среды на клапан превысит силу давления пружины, клапан переместится вдоль оси и откроет проходное отверстие седла. Избыточная среда отводится через специальный трубопровод, подключенный к другому патрубку корпуса клапана.
Клапан предохранительный. Вариант 49 сб
Клапан предохранительный. Вариант 49 спецификация
Клапан предохранительный. Вариант 49 3d сборка
Клапан предохранительный. Вариант 49 чертежи
01 Корпус
02 Седло
03 Клапан
04 Гильза
05 Обойма
06 Прокладка
07 Шток
08 Тарелка
09 Крышка
10 Винт
11 Тарелка
12 Пружина
13 Колпак
Клапан предохранительный. Вариант 49 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 13.04.2025, 06:16 | Сообщение # 381 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Пневмоаппарат крановый. Вариант 50 ЧЕРТЕЖ

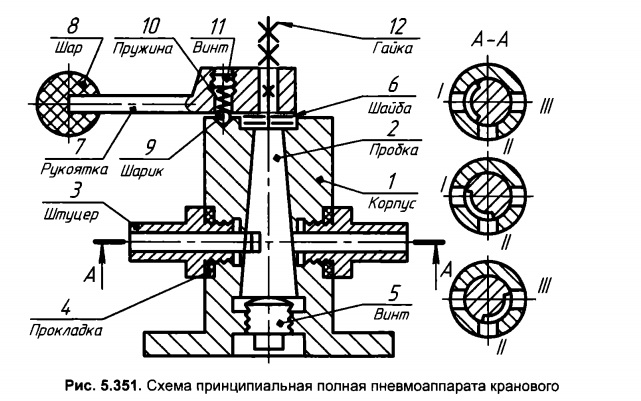

Схема принципиальная полная пневмоаппарата кранового показана на рис.5.351.
Пневмоаппарат крановый (кран) предназначен для переключения подачи газа по трем вариантам.
Кран состоит из корпуса 1, внутренняя полость которого перекрыта пробкой 2 со специальным вырезом и соединена с тремя трубопроводами с помощью штуцеров 3 с прокладками 4. С помощью сечения А-А показан принцип работы крана.
При положении пробки, показанном на схеме, к крану подключен канал 1, но без выхода среды. При повороте пробки на 45* против часовой стрелки соединяются каналы 1 и 2. При следующем повороте пробки на 90* соединяются каналы 2 и 3.
Поворот пробки производится с помощью рукоятки 7 с шаровым наконечником 8. Положение рукоятки фиксируется шариком 9 и специальными углублениями на корпусе крана. Шарик поджат пружиной 10 и винтом 11. Рукоятка устанавливается на пробке с помощью шайб 6, соединяется с пробкой квадратной призмой и крепится двумя гайками 12. Винтом 5 регулируется плотность соединения пробки с корпусом крана.
Пневмоаппарат крановый. Вариант 50 СБ
Пневмоаппарат крановый. Вариант 50 спецификация
Пневмоаппарат крановый. Вариант 50 3d сборка
Пневмоаппарат крановый. Вариант 50 чертежи
01 Корпус
02 Пробка
03 Штуцер
04 Прокладка
05 Винт
06 Шайба
07 Рукоятка
08 Шар
09 Шарик
10 Пружина
Пневмоаппарат крановый. Вариант 50 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 16.04.2025, 08:14 | Сообщение # 382 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Клапан предохранительный МЧ.08.00.00 ЧЕРТЕЖ
Клапан предохранительный МЧ.08.00.00 сб
Клапан предохранительный МЧ.08.00.00 спецификация
Клапан предохранительный МЧ.08.00.00 3d сборка
Клапан предохранительный МЧ.08.00.00 чертежи
01 Корпус
02 Клапан
03 Упор нижний
04 Крышка
05 Пружина
06 Упор верхний
07 Винт
09 Штуцер
10 Гайка накидная
11 Ниппель
12 Штуцер
Клапан предохранительный МЧ.08.00.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 23.04.2025, 10:17 | Сообщение # 383 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

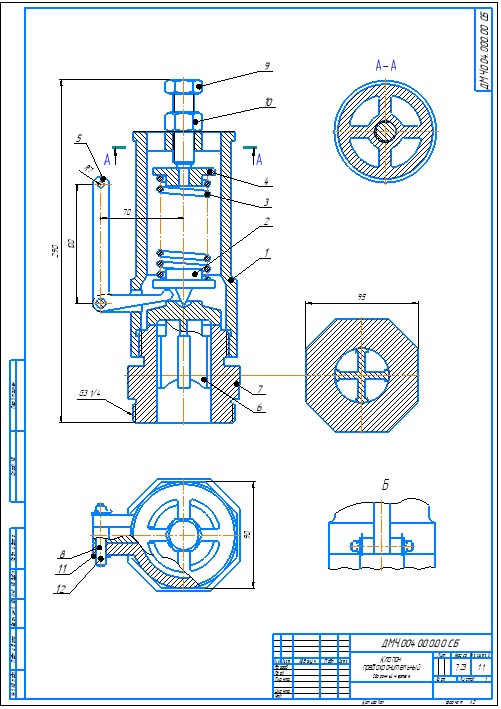

| Клапан предохранительный ДМЧ.004.000.00 ЧЕРТЕЖ
Клапан предохранительный ДМЧ.004.000.00 СБ
Клапан предохранительный ДМЧ.004.000.00 спецификация
Клапан предохранительный ДМЧ.004.000.00 3d сборка
Клапан предохранительный ДМЧ.004.000.00 чертежи
Корпус ДМЧ.004.101.00
Шайба нажимная ДМЧ.004.102.00
Штуцер ДМЧ.004.103.00
Золотник ДМЧ.004.201.00
Шайба упорная ДМЧ.004.401.00
Пружина ДМЧ.004.402.00
Рычаг ДМЧ.004.403.00
Ось ДМЧ.004.404.00
Клапан предохранительный ДМЧ.004.000.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 23.04.2025, 10:18 | Сообщение # 384 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

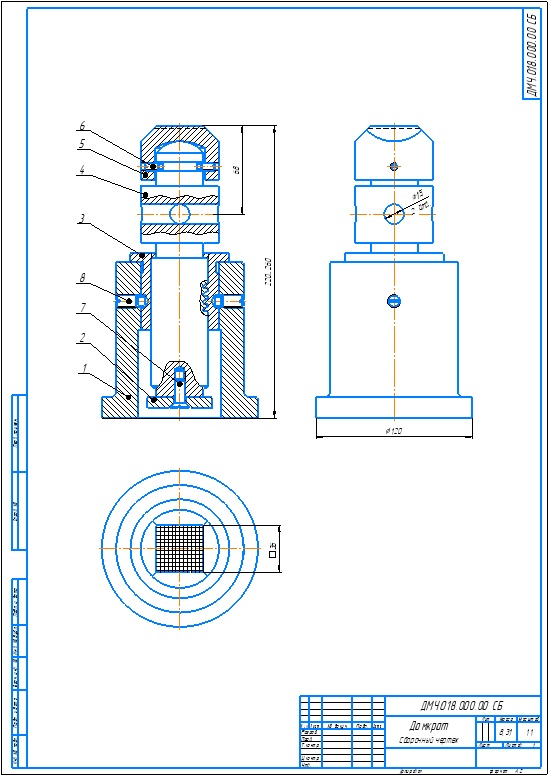

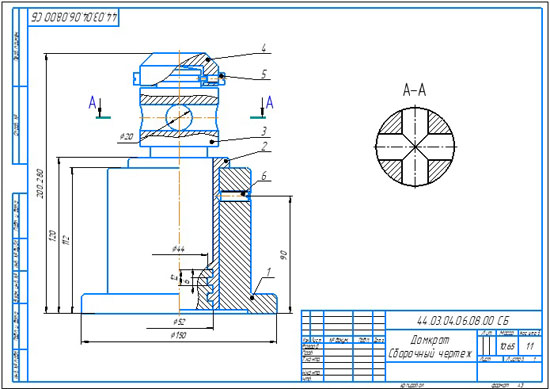

| Домкрат ДМЧ.018.000.00 ЧЕРТЕЖ
Домкрат ДМЧ.018.000.00 сб
Домкрат ДМЧ.018.000.00 спецификация
Домкрат ДМЧ.018.000.00 3d сборка
Домкрат ДМЧ.018.000.00 чертежи
Корпус ДМЧ.018.101.00
Шайба ДМЧ.018.102.00
Втулка ДМЧ.018.401.00
Винт подъемный ДМЧ.018.402.00
Головка ДМЧ.018.403.00
Домкрат ДМЧ.018.000.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 28.04.2025, 12:34 | Сообщение # 385 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

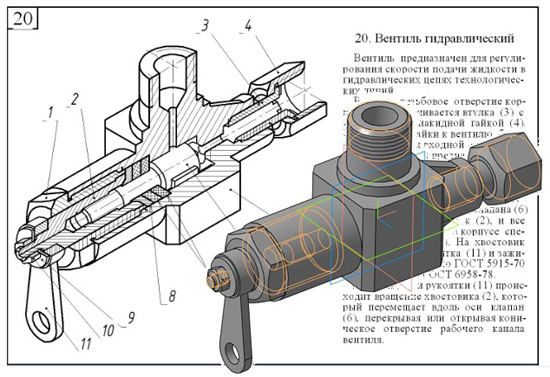

| Вентиль гидравлический. Вариант 20 ЧЕРТЕЖ
Вентиль предназначен для регулирования скорости подачи жидкости в гидравлических цепях технологических линий.
В правое резьбовое отверстие корпуса 5 завинчивается втулка 3 с надетой на неё гайкой 4.
При помощи гайки к вентилю будет присоединяться входной шланг. Для выхода жидкости предназначено верхнее отверстие корпуса. Слева в корпус вставляется клапан 6 с надетыми на него двумя уплотнительными шайбами 7 и упором 8. а выступающий резьбовой конец клапана 6 навинчивается хвостовик 2, и все детали фиксируются в корпусе специальной гайкой 1. На хвостовик 2 надевается рукоятка 11 и зажимается гайкой 10 по ГОСТ 5915-70 с шайбой 9 по ГОСТ 6958-78.
При вращении рукоятки 11 происходит вращение хвостовика 2, который перемещает вдоль оси клапан 6, перекрывая или открывая коническое отверстие рабочего канала вентиля.
Вентиль гидравлический. Вариант 20 сб
Вентиль гидравлический. Вариант 20 спецификация
Вентиль гидравлический. Вариант 20 3d сборка
Вентиль гидравлический. Вариант 20 чертежи
20-1 Гайка специальная
20-2 Хвостовик
20-3 Втулка
20-4 Гайка накидная
20-5 Корпус
20-6 Клапан
20-7 Шайба уплотнительная
20-8 Упор
20-11 Рукоятка
Вентиль гидравлический. Вариант 20 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.05.2025, 13:11 | Сообщение # 386 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

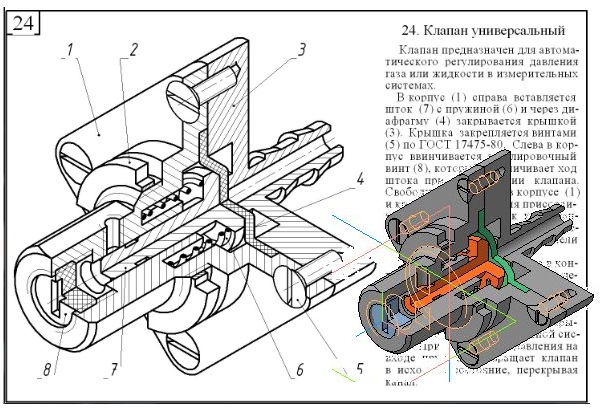

| Клапан универсальный. Вариант 24 ЧЕРТЕЖ
Клапан предназначен для автоматического регулирования давления газа или жидкости в измерительных системах.
В корпус 1 справа вставляется шток 7 с пружиной 6 и через диафрагму 4 закрывается крышкой 3. Крышка закрепляется винтами 5 по ГОСТ 17475-80. Слева в корпус ввинчивается регулировочный винт 8, который ограничивает ход штока при срабатывании клапана.
Свободные отверстие в корпусе 1 и крышке 3 служат для присоединения к клапану трубок или шлангов системы. Гайка 2 предназначена для установки клапана на панели прибора или устройства.
При повышении давления в контрольной камере диафрагма 4 перемещает шток 7 влево, сжимая пружину 6, так что проточка штока оказывается напротив двух проходных отверстий корпуса и открывается канал конпенсационной системы. При уменьшении давления на входе пружина возвращает клапан в исходное состояние, перекрывая канал.
Клапан универсальный. Вариант 24 сб
Клапан универсальный. Вариант 24 спецификация
Клапан универсальный. Вариант 24 3d сборка
Клапан универсальный. Вариант 24 чертежи
24-1 Корпус
24-2 Гайка
24-3 Крышка
24-4 Диафрагма
24-6 Пружина
24-7 Шток
24-8 Винт регулировочный
Клапан универсальный. Вариант 24 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.05.2025, 15:21 | Сообщение # 387 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

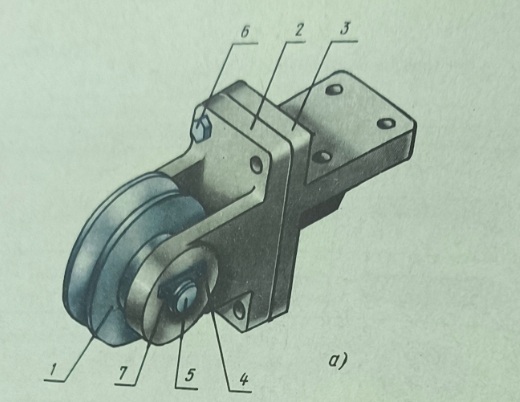

| Блок направляющий ПК02.06.00.00 ЧЕРТЕЖ
Сборочная единица устанавливается на одной из частей металлоконструкции подъемного крана и служит для направления троса (стального каната).
Трос входит в желобок ролика и огибает ролик под определенном углом. Ролик 1 свободно вращается на оси 5, которая неподвижно закреплена в ушках вилки 2 планкой 4, входящей в прорезь оси 5.
Планка 4 крепится к вилке 2 двумя винтами 7.
Для смазки оси 5 ролика 1 служит пресс-масленка 9, через которую по цилиндрическим каналам к оси 5 на поверхность трения подается густая смазка.
Вилка 2 соединяется четырьмя болтами 6 и гайками 8 с кронштейном 3, который также болтами крепится к металлоконструкции крана.
Блок направляющий ПК02.06.00.00 СБ
Блок направляющий ПК02.06.00.00 спецификация
Блок направляющий ПК02.06.00.00 3d сборка
Блок направляющий ПК02.06.00.00 чертежи
Ролик ПК02.06.01.00 Сб
Ролик ПК02.06.01.01
Втулка ПК02.06.01.02
Вилка ПК02.06.00.02
Кронштейн ПК02.06.00.03
Планка ПК02.06.00.04
Ось ПК02.06.00.05
Блок направляющий ПК02.06.00.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 06.05.2025, 09:36 | Сообщение # 388 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

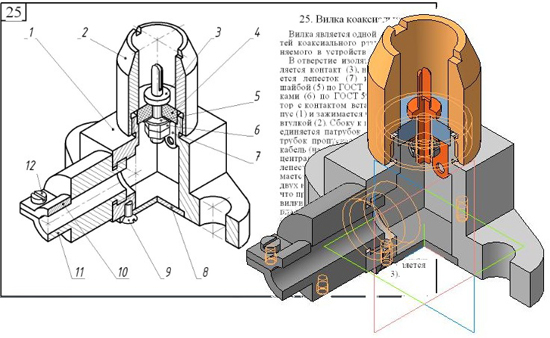

| Вилка коаксиальная. Вариант 25 ЧЕРТЕЖ
Вилка является одной из двух частей коаксиального разъема, применяемого в устройствах СВЧ.
В отверстие изолятора 4 вставляется контакт 2, на него надевается лепесток 7 и закрепляется шайбой 5 по ГОСТ 11371-78 и гайкаи 6 по ГОСТ 5916-70. Изолятор с контактом вставляется в корпус 1 и зажимается навинчиваемой втулкой 2. Сбоку к корпусу присоединяется патрубок 11. Через патрубок пропускается коаксиальный кабель (на рисунке не показан), и его центральный провод припаевается к лепестку 7. На входе кабель зажимается хомутиком 10 посредством двух винтов 12 по ГОСТ 1491-80, что предотвращает отрыв кабеля от вилки.
Снизу корпус 1 закрывается пластиной 8 при помощи винтов 9 по ГОСТ 17475-80. Отверстия в ушках корпуса предназначены для установки вилки на шасси или панели прибора.
Электрическое соединение вилки с разеткой разъема осуществляется через втулку 2 и контакт 3.
Вилка коаксиальная Вариант 25 сб
Вилка коаксиальная Вариант 25 спецификация
Вилка коаксиальная Вариант 25 3d сборка
Вилка коаксиальная Вариант 25 чертежи
25-1 Корпус
25-2 Втулка
25-3 Контакт
25-4 Изолятор
25-7 Лепесток
25-8 Пластина
25-10 Хомут
25-11 Патрубок
Вилка коаксиальная. Вариант 25 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 06.05.2025, 17:20 | Сообщение # 389 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

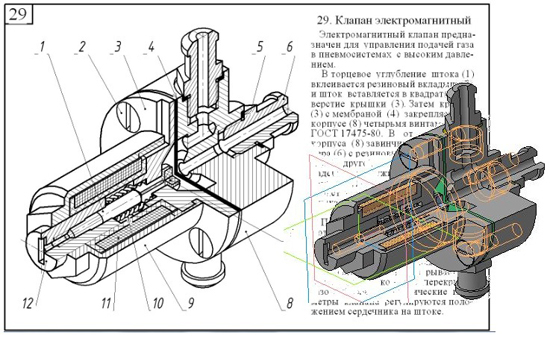

| Клапан электромагнитный. Вариант 29 ЧЕРТЕЖ
Электромагнитный клапан предназначен для управления подачей газа в пневмосистемах с высоким давлением.
В торцевое углубление штока 1 вклеивается резиновый вкладыш 7, и шток вставляется в квадратное отверстие крышки 3. Затем крышка 3 с мембраной 4 закрепляется на корпусе 8 четырьмя винтами 2 по ГОСТ 17475-80. В отверстия М12 корпуса 8 завинчиваются три штуцера 6 с резиновыми прокладками 5. С другой стороны на шток 1 надевается пружина 10 и навинчивается сердечник 12. На сердечник и выступ крышки 3 надевается катушка 11 с электрической обмоткой и закрывается кожухом 9.
При прохождении тока через обмотку сердечник 12 втягивается вовнутрь катушки, сжимая пружину 10 и перемещая шток 1 вправо.
При этом вкладыш 7 нажимает на мембрану 4, которая закрывает осевое отверстие корпуса, перекрывая газовый канал. Динамические параметры клапана регулируются положением сердечника на штоке.
Клапан электромагнитный. Вариант 29 СБ
Клапан электромагнитный. Вариант 29 спецификация
Клапан электромагнитный. Вариант 29 3d сборка
Клапан электромагнитный. Вариант 29 чертежи
29-1 Шток
29-3 Крышка
29-4 Мембрана
29-5 Прокладка
25-6 Штуцер
25-7 Вкладыш
25-8 Корпус
25-9 Кожух
25-10 Пружина
25-11 Катушка
Клапан электромагнитный. Вариант 29 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 26.05.2025, 06:20 | Сообщение # 390 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Домкрат 44.03.04.06.08.00 ЧЕРТЕЖ
Домкрат 44.03.04.06.08.00 сб
Домкрат 44.03.04.06.08.00 спецификация
Домкрат 44.03.04.06.08.00 3d сборка
Домкрат 44.03.04.06.08.00 чертежи
Корпус 44.03.04.06.08.01
Гайка грузовая 44.03.04.06.08.02
Винт подъемный 44.03.04.06.08.03
Головка 44.03.04.06.08.04
Винт 44.03.04.06.08.05
Домкрат 44.03.04.06.08.00 СКАЧАТЬ
|
| |
| |
