| Кран симметричный. Вариант 14 ЧЕРТЕЖ
Кран (рис. 3.14) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопровод (не изображен) посредством внутренней трубной цилиндрической резьбы G2, выполненной в отверстиях корпусе 1 слева и справа.
Между отверстиями установлена коническая пробка 2 с поперечным отверстием для прохождения потока жидкости. Поток жидкости перекрывают поворотом пробки на угол в 90 градусов ключом с размером зева 24 мм (ГОСТ 6424-73), под который сверху на цилиндрической части пробки,
выходящем наружу, предусмотрен квадратный хвостовик.
Герметичную посадку пробки 2 в корпусе 1 обеспечивает коническая форма сопрягающихся поверхностей этих деталей, притираемых в процессе сборки с этой целью. Перемещению пробки вверх и появлению зазора в соединении (нарушению герметичности) препятствует резьбовая втулка 3, на которую та опирается через фигурную втулку 4. Верхняя цилиндрическая часть пробки, несущая указанный квадратный хвостовик, выведена наружу через резьбовую втулку 3 и уплотнена в ней резиновым кольцом 6 (ГОСТ 9833-73). Кольцо 5 прямоугольного сечения поддерживает уплотнительное кольцо 6 снизу от выпадения.
Кран симметричный. Вариант 14 сборочный чертеж
Кран симметричный. Вариант 14 спецификация
Кран симметричный. Вариант 14 3d сборка
Кран симметричный. Вариант 14 чертежи
01 Корпус
02 пробка
03 Резьбовая втулка
04 Фигурная втулка
05 Кольцо
Кран симметричный. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 06.06.2026, 13:35 | Сообщение # 467 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Силовой цилиндр горизонтальный. Вариант 15 ЧЕРТЕЖ
Силовой цилиндр (рис. 3.15) предназначен для привода механизмов в движение. Приводимые им в движение детали (не изображены) присоединяют посредством проушины 4 к штоку 3, выдвигаемому из корпуса 1 и втягиваемому в него давлением жидкости на поршень 5. Резиновые кольца 9 (ГОСТ 9833-73) обеспечивают герметичную подвижную посадку поршня в полости корпуса. Шток выведен наружу через герметично уплотненное резиновыми кольцами 10 (ГОСТ 9833-73) отверстие в проходной крышке 2, ввинченной в корпус до упора в его торец через уплотнительную прокладку 10 (ГОСТ 15180-86). Аналогичные кольца уплотняют шток в отверстии поршня 5. В механизм, приводимый в действие, силовой цилиндр монтируется посредством отверстий диаметром 12 мм в проушине на тыльной стороне корпуса 1. Рабочая жидкость поступает в полость корпуса поочередно то с одной стороны, то с другой стороны поршня 5, через штуцеры 6, предназначенные для присоединения питающих трубопроводов (не изображены). Поршень на штоке удерживает гайка 7 (ГОСТ 5915-70) и подложенная под нее шайба 8 (ГОСТ 11371-78).
Силовой цилиндр горизонтальный. Вариант 15 сб
Силовой цилиндр горизонтальный. Вариант 15 спецификация
Силовой цилиндр горизонтальный. Вариант 15 3d сборка
Силовой цилиндр горизонтальный. Вариант 15 чертежи
01 Корпус
02 Крышка
03 Шток
04 Проушина
05 Поршень
06 Штуцер
Силовой цилиндр горизонтальный. Вариант 15 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 08.06.2026, 09:44 | Сообщение # 468 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль сферический. Вариант 16 ЧЕРТЕЖ
Вентиль (рис. 3.16) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на емкость (не изображена) посредством расположенного под ним круглого фланца с 8-ю крепежными отверстиями диаметром 6,5 мм.
Отвод жидкости от вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством бокового круглого фланца с крепежными отверстиями диаметром 6,5 мм. Входное отверстие в полость корпуса перекрывает расположенный в направляющей втулке 10 клапан 7. Клапан 7 удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен благодаря накидной гайке 8, навинченной на клапан сверху, и разрезному стопорному кольцу 9 прямоугольного сечения. Сверху полость корпуса закрыта квадратной крышкой 2, притянутой до упора в его квадратный фланец через прокладку 17 из паронита (ГОСТ 15180-86) болтами 14 (ГОСТ 7805-70) и гайками 15 (ГОСТ 5915-70). Смотровое отверстие внизу справа запирает пробка 11 с прокладкой 16 из того же материала, обеспечивающего герметичность соединений.
Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 18 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 5 через сальниковую втулку 4.
Для приведения шпинделя 3 во вращение усилием руки, на его верхнем конце установлен маховичок 6, посаженный на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 12 М8 (ГОСТ 5915-70) и шайбой 13 (ГОСТ 11371-78).
Вентиль сферический. Вариант 16 сб
Вентиль сферический. Вариант 16 спецификация
Вентиль сферический. Вариант 16 3d сборка
Вентиль сферический. Вариант 16 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Сальниковая втулка
05 Накидная гайка
06 Маховичок
07 Клапан
08 Накидная гайка
09 Стопорное кольцо
10 Направляющая втулка
11 Пробка
Вентиль сферический. Вариант 16 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 09.06.2026, 05:59 | Сообщение # 469 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль ввертной конический. Вариант 17 ЧЕРТЕЖ
Вентиль (рис. 3.17) предназначен для управляемого перекрытия потока жидкости. Его герметично вворачивают посредством наружной трубной
конической резьбой R11 /4 в отверстие емкости (не изображена).
Отвод жидкости из вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством внутренней метрической резьбы М33. Входное отверстие, выведенное в полость корпуса, герметично перекрывает расположенный в ней клапан 8. Клапан удерживают в прижатом к седлу 9 положении (запертом) и перемещают вверх шпинделем 4. С нижним коническим концом шпинделя клапан соединен благодаря обжатию вокруг него своей юбки, выполненной на нем сверху. Сверху полость корпуса закрыта крышкой 2, прижатой накидной гайкой 3 к обращенному вверх торцу по краю полости через уплотнительное кольцо 11 (ГОСТ 9833-73), обеспечивающему герметичность этого соединения.
Шпиндель 4 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 5 через сальниковую втулку 6.
Для приведения шпинделя 4 во вращение усилием руки, на его верхнем конце установлен маховичок 7, посаженный на призматический хвостовик квадратного сечения, удерживаемый гайкой 8 М5 (ГОСТ 5915-70) и шайбой 10 (ГОСТ 11371-78).
Вентиль ввертной конический. Вариант 17 сб
Вентиль ввертной конический. Вариант 17 спецификация
Вентиль ввертной конический. Вариант 17 3d сборка
Вентиль ввертной конический. Вариант 17 чертежи
01 Корпус
02 Крышка
03 Накидная гайка
04 Шпиндель
05 накидная гайка
06 Сальниковая втулка
07 Маховичок
08 Клапан
09 Седло
Вентиль ввертной конический. Вариант 17 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 10.06.2026, 13:31 | Сообщение # 470 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Опора вертикальная. Вариант 18 ЧЕРТЕЖ
Опора (рис. 3.18) относится к разряду станочных приспособлений для удержания на требуемой высоте детали круглой формы, вставляемой в отверстие втулки 5. Регулировка ее по высоте осуществляется вывинчиванием или ввинчиванием ходового винта 4 в несущее основание 1. Фиксирование винта в нужном положении осуществляют затягиванием гайки 6 (ГОСТ 5915-70). Гайка при затягивании упирается в основание 1 через плоскую шайбу 7 (ГОСТ 11371-78). Упомянутая поддерживающая втулка прикреплена к винту перпендикулярно к его оси посредством навинченного на него наголовника 2, в котором под нее выполнено ложе, и зафиксирована сверху ответной крышкой 3, притянутой к наголовнику 2 четырьмя шпильками 8 (ГОСТ 22032-76) с гайками 9 М6 (ГОСТ 5915-70).
Опора вертикальная. Вариант 18 сб
Опора вертикальная. Вариант 18 спецификация
Опора вертикальная. Вариант 18 3d сборка
Опора вертикальная. Вариант 18 чертежи
01 Основание
02 Наголовник
03 Крышка
04 Винт
05 Втулка
Опора вертикальная. Вариант 18 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 10.06.2026, 13:32 | Сообщение # 471 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

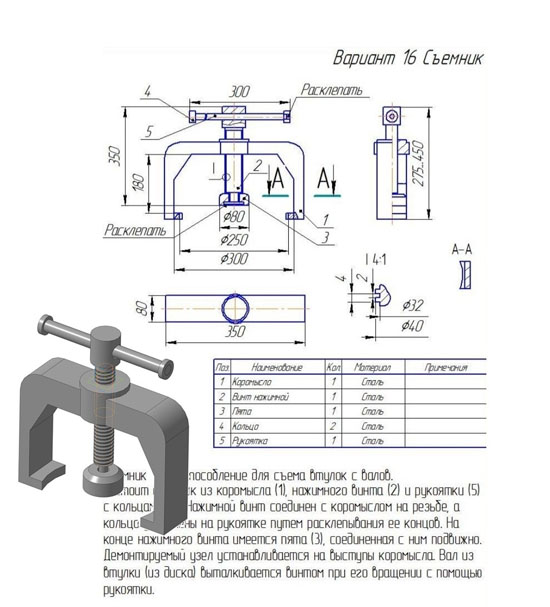

| Съемник. Вариант 16 ЧЕРТЕЖ
Съемник приспособление для съема втулок с валов.
Состоит съемник из коромысла 1, нижнего винта 2 и рукоятки 5 с кольцами 4. Нажимной винт соединен с коромыслом на резьбе, а кольца укреплены на рукоятке путем расклепывания ее концов.
На конце нажимного винта имеется пята 3, соединенная с ним подвижно.
Демонтируемый узел устанавливается на выступы коромысла. Вал из втулки (из диска) выталкивается винтом при его вращении с помощью рукоятки.
Съемник. Вариант 16 сб
Съемник. Вариант 16 спецификация
Съемник. Вариант 16 3d сборка
Съемник. Вариант 16 чертежи
01 Коромысло
02 Винт нажимной
03 Пята
04 Кольцо
05 Рукоятка
Съемник. Вариант 16 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 11.06.2026, 09:49 | Сообщение # 472 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль прямоточный низкий. Вариант 19 ЧЕРТЕЖ
Вентиль (рис. 3.19) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы посредством внутренней метрической резьбы М33.
Подвод и отвод жидкости к вентилю осуществляют по трубопроводам
(не изображены), присоединяемым к корпусу 1 справа и слева соответственно. Входное отверстие, выведенное в полость корпуса, герметично перекрывает установленный в ней клапан 6. Клапан удерживают в нижнем положении (запертом) и перемещают вверх шпинделем 5. С нижним концом шпинделя клапан 6 соединен посредством ввинченной в него резьбовой втулки 8
и полусферической опорной пяты 7, ввинченной в торец шпинделя.
Сверху полость корпуса закрыта крышкой 2, прижатой накидной гайкой 3 к обращенной вверх торцевой поверхности по краю полости корпуса
через уплотнительное кольцо 12 (ГОСТ 9833-73), обеспечивающее герметичность этого соединения.
Шпиндель 5 пропущен наружу через резьбовое отверстие в крышке 2
и уплотнен в нем войлочной сальниковой набивкой 13 (ГОСТ 5152-84),
осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 7.
Для приведения шпинделя 5 во вращение усилием руки, на его верхнем
конце установлен маховичок 9, посаженный на его пирамидальный хвостовик квадратного сечения, удерживаемый гайкой 10 М6 (ГОСТ 5915-70)
и шайбой 11 (ГОСТ 11371-78).
Вентиль прямоточный низкий. Вариант 19 сб
Вентиль прямоточный низкий. Вариант 19 спецификация
Вентиль прямоточный низкий. Вариант 19 3d сборка
Вентиль прямоточный низкий. Вариант 19 чертежи
01 Корпус
02 Крышка
03 Накидная гайка
04 Накидная гайка
05 Шпиндель
06 Клапан
07 Пята
08 Втулка
09 Маховичок
Вентиль прямоточный низкий. Вариант 19 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 11.06.2026, 09:50 | Сообщение # 473 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Кран проходной. Вариант 20 ЧЕРТЕЖ
Кран (рис. 3.20) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на емкость (не изображена) посредством квадратного фланца с крепежными отверстиями диаметром 6,5 мм. С противоположной стороны (справа) под отводной трубопровод (не изображен) предусмотрена внутренняя трубная цилиндрическая резьба G3/4. Между отводным и подводным отверстиями в корпусе 1 установлена коническая пробка 2 с поперечным отверстием для прохождения потока жидкости. Поток жидкости перекрывают поворотом пробки на угол в 90 градусов рукоятью 4, посаженной на нее, выведенный наружу, хвостовик.
Герметичную посадку пробки 2 в корпусе 1 обеспечивает коническая форма сопрягающихся поверхностей, дополнительно притираемых, с этой целью, в процессе сборки. Перемещению пробки вверх и появлению зазора в соединении этих деталей (нарушению герметичности) препятствует резьбовая втулка 3, на которую та опирается через фигурную втулку 5.
Верхняя цилиндрическая часть пробки выведена наружу через резьбовую втулку 3 и уплотнена в ней войлочным кольцом ГОСТ 6308-71, удерживаемым снизу от выпадения втулкой-кольцом 7 трапецеидального сечения, опирающейся на фигурную втулку 5.
Кран проходной. Вариант 20 сб
Кран проходной. Вариант 20 спецификация
Кран проходной. Вариант 20 3d сборка
Кран проходной. Вариант 20 чертежи
01 Корпус
02 Пробка
03 Резьбовая втулка
04 Рукоять
05 Втулка
06 Кольцо
07 Втулка-кольцо
Кран проходной. Вариант 20 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 11.06.2026, 15:51 | Сообщение # 474 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Силовой цилиндр прикрепляемый. Вариант 21 ЧЕРТЕЖ
Силовой цилиндр (рис. 3.21) предназначен для силового привода механизмов. Приводимые в движение детали (не изображены) присоединяют посредством метрической резьбы М8 к штоку 4, выдвигаемому из корпуса 1 и втягиваемому в него через проходную крышку 3 давлением жидкости на поршень 5 то с одной, то с другой стороны. Для монтажа силового цилиндра в приводимом им в действие механизме служат крепежные резьбовые отверстия М8 с тыльной стороны опорной крышки 2. Жидкость поступает поочередно в полости корпуса по обе стороны поршня через отверстия с конической трубной резьбой Rc1/16, предназначенные для присоединения питающих трубопроводов (не изображены). Поршень на штоке удерживает стопорное кольцо 10 (ГОСТ 13942-86). Поршень герметично уплотнен в полости корпуса резиновыми кольцами 11, шток 4 – в крышке 3 резиновыми кольцами 12, а его внутренний конец в посадочном отверстии поршня – резиновыми кольцами 13 в соответствии с ГОСТ 9833-73. Глухая 2 и проходная 3 крышки притянуты к корпусу 1 через уплотнительные прокладки 14 (ГОСТ 15180-86) гайками 7 М6 (ГОСТ 5915-70) с шайбами 8 (ГОСТ 11371-78), посаженными на шпильки 6 и 9 М6 (ГОСТ 22042-76).
Силовой цилиндр прикрепляемый. Вариант 21 сб
Силовой цилиндр прикрепляемый. Вариант 21 срецификация
Силовой цилиндр прикрепляемый. Вариант 21 3d сборка
Силовой цилиндр прикрепляемый. Вариант 21 чертежи
01 Корпус
02 Опорная крышка
03 Проходная крышка
04 Шток
05 Поршень
Силовой цилиндр прикрепляемый. Вариант 21 СКАЧАТЬ
|
| |
|
|
