| engineerklub | Дата: Четверг, 21.05.2026, 06:52 | Сообщение # 451 |
 Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

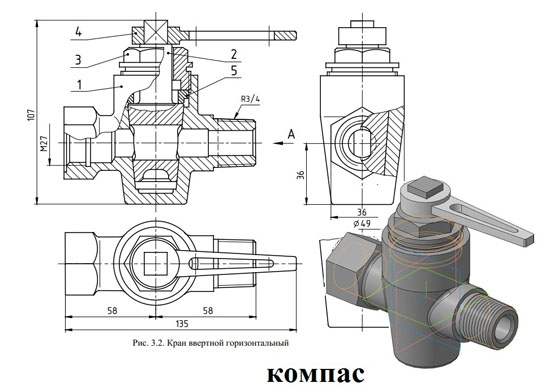

| Кран ввертной горизонтальный. Вариант 2 ЧЕРТЕЖ
Кран (рис. 3.2) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают (вворачивают) в емкость (не изображена) посредством наружной конической трубной резьбы R3/4. Отводится жидкость по трубопроводу (не изображен), присоединяемому посредством метрической резьбы М27.
Между входным и отводным отверстиями в корпусе 1 установлена коническая пробка 2 с поперечным отверстием для прохождения потока жидкости. Поток жидкости перекрывают поворотом пробки на угол в 90 градусов посредством рукояти 4. Герметичную посадку пробки 2 в корпусе 1 обеспечивает коническая форма сопрягаемых поверхностей этих деталей, к тому же притираемых с этой целью в процессе сборки. Перемещению пробки вверх и появлению зазора в соединении (нарушению герметичности) препятствует резьбовая втулка 3, на которую та опирается через фигурную втулку 5. Верхняя цилиндрическая часть пробки свободна выведена наружу через резьбовую втулку 3, и на находящемся снаружи ее цилиндрической конце установлена указанная рукоять 4 для поворота пробки.
Кран ввертной горизонтальный. Вариант 2 сборочный чертеж
Кран ввертной горизонтальный. Вариант 2 спецификация
Кран ввертной горизонтальный. Вариант 2 3d сборка
Кран ввертной горизонтальный. Вариант 2 чертежи
01 Корпус
02 Пробка
03 Втулка
04 Рукоять
05 Втулка
Кран ввертной горизонтальный. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 22.05.2026, 16:56 | Сообщение # 452 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

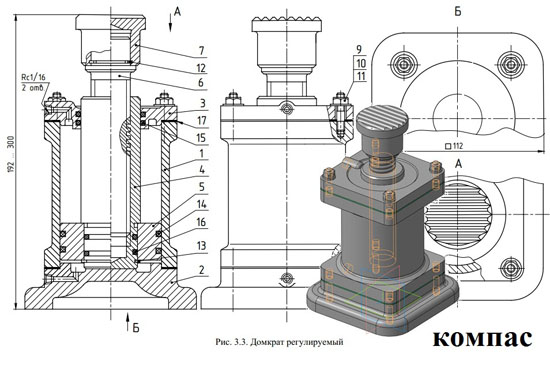

| Домкрат регулируемый. Вариант 3 ЧЕРТЕЖ
Домкрат (рис. 3.3) предназначен для противодействия силе тяжести, например, при подъеме грузов. Нагрузка воспринимается штоком 4 через рифленую пяту 7 и несущий ее грузовой винт 6, стопорное кольцо 12 и далее передается на опорную крышку 2. Подавая жидкость под давлением в нижнюю полость корпуса 1 (под поршень 5, посаженый на нижний конец штока и закрепленный на нем стопорным кольцом 13) обеспечивают выдвижение штока и подъем груза. Но перед этим, поместив домкрат под грузом, вывинчивая винт 6, компенсируют (убирают) возможный зазор (люфт), пока пята 7 не упрется в груз. Жидкость поступает поочередно в полости корпуса через отверстия с конической трубной резьбой Rc1/16, выполненные в его крышках 2 и 3; через герметично уплотненное отверстие в крышке 3 шток выведен наружу. Поршень уплотнен в полости корпуса резиновыми кольцами 14, а шток – в отверстиях крышки 3 и поршня 5 резиновыми кольцами 15 и 16 в соответствии с ГОСТ 9833-73. Обе крышки притянуты к торцам корпуса 1 гайками 10 М6 (ГОСТ 5915-70) с использованием шпилек 8 и 9 М6 (ГОСТ 22032-76) и шайб 11 (ГОСТ 11371-78) через прокладки 17 (ГОСТ 15180-86) из паронита для герметичности.
Домкрат регулируемый. Вариант 3 сборочный чертеж
Домкрат регулируемый. Вариант 3 спецификация
Домкрат регулируемый. Вариант 3 3d сборка
Домкрат регулируемый. Вариант 3 чертежи
01 Корпус
02 Опорная крышка
03 Крышка
04 Шток
05 Поршень
06 Винт
07 Пята
Домкрат регулируемый. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 24.05.2026, 13:18 | Сообщение # 453 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

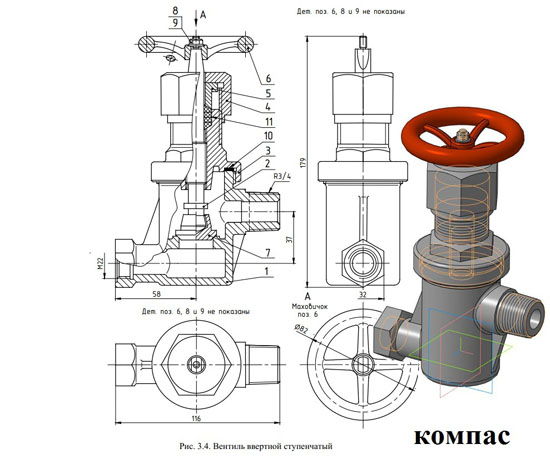

| Вентиль ввертной ступенчатый. Вариант 4 ЧЕРТЕЖ
Вентиль (рис. 3.4) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают (вворачивают) посредством наружной трубной конической резьбы R3/4 в отверстие емкости (не изображена).
Жидкость подводится к вентилю по трубопроводу (не изображен), присоединяемому к его корпусу 1 посредством внутренней метрической резьбы М22. Входное отверстие в полость корпуса перекрывает конический клапан 7. Клапан удерживают в нужном положении и перемещают по
высоте шпинделем 2, с нижним коническим концом которого тот соединен благодаря обжатию вокруг него своей верхней полой части. Сверху полость корпуса герметично закрыта навинченной до упора в прокладку 10 (ГОСТ 15180-86) крышкой 3. Шпиндель 2 пропущен наружу через резьбовое отверстие в крышке 3 и уплотнен в нем войлочной сальниковой набивкой 11 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Для приведения шпинделя 2 во вращение усилием руки на его верхнем конце установлен маховичок 6, посаженный на него посредством наклонных лысок (ГОСТ 8908-81), удерживаемый шестигранной гайкой 8 М5 (ГОСТ 5915-70) и шайбой 9 (ГОСТ 11371-78).
Вентиль ввертной ступенчатый. Вариант 4 сборочный чертеж
Вентиль ввертной ступенчатый. Вариант 4 спецификация
Вентиль ввертной ступенчатый. Вариант 4 3d сборка
Вентиль ввертной ступенчатый. Вариант 4 чертежи
01 Корпус
02 Шпиндель
03 Крышка
04 Накидная гайка
05 Сальниковая втулка
06 Маховичок
07 Клапан
Вентиль ввертной ступенчатый. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 26.05.2026, 05:49 | Сообщение # 454 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

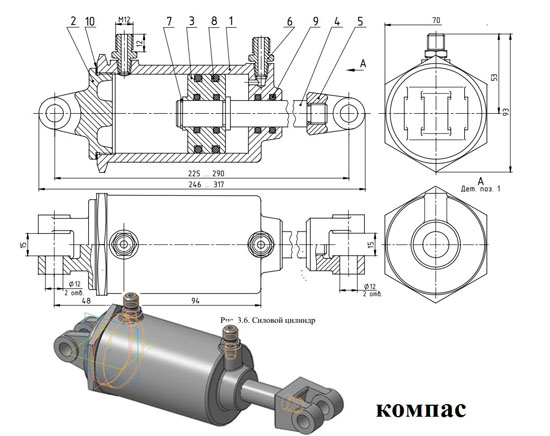

| Силовой цилиндр. Вариант 6 ЧЕРТЕЖ
Силовой цилиндр (рис. 3.6) предназначен для привода механизмов в движение. Приводимые в движение детали (не изображены) присоединяют посредством проушины 5 к штоку 4, выдвигаемому из корпуса 1 и втягиваемому в него давлением жидкости на поршень 3. В механизм, приводимый в действие, силовой цилиндр монтируется посредством проушины, расположенной на тыльной стороне глухой крышки 2.
Жидкость поступает в полости корпуса поочередно то с одной, то с другой стороны поршня 3 через штуцеры 6, к которым присоединяют питающие трубопроводы (не изображены). Поршень на штоке удерживает стопорное кольцо 7 (ГОСТ 13942-86). Герметичность этого соединения и герметичность штока в отверстии корпуса обеспечивают резиновые кольца 9 (ГОСТ 9833-73). Резиновые кольца 8 (ГОСТ 9833-73) обеспечивают герметичность поршня в полости корпуса. Глухая крышка 2 ввинчена в корпус до упора в его торец через уплотнительную прокладку 10 (ГОСТ 15180-86).
Силовой цилиндр. Вариант 6 сборочный чертеж
Силовой цилиндр. Вариант 6 спецификация
Силовой цилиндр. Вариант 6 3d сборка
Силовой цилиндр. Вариант 6 чертежи
01 Корпус
02 Крышка
03 Поршень
04 Шток
05 Проушина
06 Штуцер
Силовой цилиндр. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 27.05.2026, 08:25 | Сообщение # 455 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль сферический ввертной. Вариант 7 ЧЕРТЕЖ
Вентиль (рис. 3.7) предназначен для управляемого перекрытия потока жидкости. Его герметично вворачивают посредством наружной трубной конической резьбы R1 1/4 в отверстие емкости (не изображена).
Отвод жидкости осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством квадратного фланца с отверстиями диаметром 8,5 мм. Входное отверстие в полость корпуса перекрывает клапан 7, расположенный в направляющей втулке 10. Клапан удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен благодаря накидной гайке 8, навинченной на клапан сверху, и разрезному стопорному кольцу 9 прямоугольного сечения, находящемуся в канавке шпинделя. Сверху полость корпуса закрыта ввинченной до упора в уплотнительную прокладку 15 (ГОСТ 15180-86) крышкой 2. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 16 (ГОСТ 5152-84), осаживаемой накидной гайкой 5 через сальниковую втулку 4. Справа внизу пробка 11 запирает посредством прокладки 14 (ГОСТ 15180-86) смотровое отверстие.
Для приведения шпинделя 3 во вращение усилием руки, сверху на нем установлен маховичок 6, посаженный на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 12 М8 (ГОСТ 5915-70) и шайбой 13 (ГОСТ 11371-78).
Вентиль сферический ввертной. Вариант 7 сборочный чертеж
Вентиль сферический ввертной. Вариант 7 спецификация
Вентиль сферический ввертной. Вариант 7 3d сборка
Вентиль сферический ввертной. Вариант 7 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Сальниковая втулка
05 Накидная гайка
06 Маховичок
07 Клапан
08 Накидная гайка
09 Стопорное кольцо
10 Втулка
11 Пробка
Вентиль сферический ввертной. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 28.05.2026, 13:36 | Сообщение # 456 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Эжектор АГПС.112225.000 ЧЕРТЕЖ
Эжектор представляет собой насос для откачивания воздуха или воды. Принцип его работы основан на использовании всасывающего действия струи пара.
Пар из парового котла поступает в патрубок 3 и сопло 4. При выходе из сопла 4 с большой скоростью пар попадает в камеру смешения корпуса 1 и создает в ней разрежение, чем вызывается поступление в камеру, по верхнему патрубку корпуса 1, перемещаемой жидкости. Пар, увлекая перемещаемую жидкость, устремляется вместе с ней в диффузор 2, где смесь уменьшает свою скорость и повышает давление, обеспечивая подачу жидкости по назначению и поддержание разрежения в камере смещения.
Эжектор АГПС.112225.000 сборочный чертеж
Эжектор АГПС.112225.000 спецификация
Эжектор АГПС.112225.000 спецификация
Эжектор АГПС.112225.000 3d сборка
Эжектор АГПС.112225.000 чертежи
Корпус АГПС.112225.001
Диффузор АГПС.112225.002
Патрубок впуска АГПС.112225.003
Сопло АГПС.112225.004
Патрубок выпуска АГПС.112225.005
Пробка М24 АГПС.112225.006
Эжектор АГПС.112225.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 28.05.2026, 13:47 | Сообщение # 457 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline

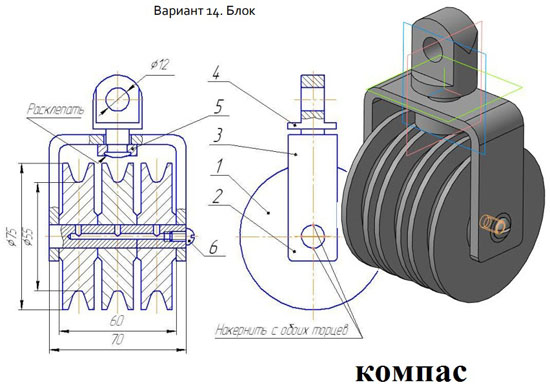

| Блок. Вариант 14 ЧЕРТЕЖ
Блок с тремя роликами служит для опоры тросов при значительной их длине. Состоит из трех роликов (1), вращающихся на одной оси (2), вставленной в обойму (3). Для подвески блока служит рым (4), соединенный с обоймой с помощью кольца (5). Рым и кольцо соединены с помощью расклепывания. Смазка трущихся поверхностей производится через систему отверстий в оси.
Блок. Вариант 14 сборочный чертеж
Блок. Вариант 14 спецификация
Блок. Вариант 14 3d сборка
Блок. Вариант 14 чертежи
01 Ролик
02 Ось
03 Обойма
04 Рым
05 Кольцо
Блок. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 29.05.2026, 09:09 | Сообщение # 458 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль проходной ступенчатый. Вариант 8 ЧЕРТЕЖ
Вентиль (рис. 3.8) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы (не изображены) посредством внутренней метрической резьбы М33, выполненной слева и справа в приливах корпуса 1.
Входное отверстие, выполненное в приливе корпуса справа, выведено в его полость, и герметично заперто клапаном 8 посредством прокладки 13 из паронита (ГОСТ 481-80).
Клапан удерживают в нужном положении и перемещают по высоте посредством шпинделя 5, с нижним концом которого тот соединен посредством резьбовой втулки 9. Шпиндель упирается в клапан посредством ввинченной в него полусферической пяты 6.
Сверху полость корпуса, в которой находится клапан 8, закрыта крышкой 2, прижатой накидной гайкой 3 до упора крышки в верхний торец корпуса через резиновое уплотнительное кольцо 14 (ГОСТ 9833-73).
Кольцо обеспечивает герметичность соединения.
Шпиндель 5 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 15 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 7.
Для приведения шпинделя 5 во вращение усилием руки, на его верхнем конце установлен маховичок 10, посаженный на его хвостовик квадратного, расширяющегося книзу, сечения, удерживаемый гайкой 11 М5 (ГОСТ 5915-70) и шайбой 12 (ГОСТ 11371-78).
Вентиль проходной ступенчатый. Вариант 8 сборочный чертеж
Вентиль проходной ступенчатый. Вариант 8 спецификация
Вентиль проходной ступенчатый. Вариант 8 3d сборка
Вентиль проходной ступенчатый. Вариант 8 чертежи
01 Корпус
02 Крышка
03 Гайка накидная
04 Гайка накидная
05 Шпиндель
06 Пята
07 Сальниковая втулка
08 Клапан
09 Втулка
10 Маховичок
Вентиль проходной ступенчатый. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 29.05.2026, 12:46 | Сообщение # 459 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Кран ввертной раздаточный. Вариант 5 ЧЕРТЕЖ
Кран-распределитель (рис. 3.5) предназначен для перенаправления потока жидкости, поступающего снизу из емкости (не изображена) в систему из 4-х трубопроводов (не показаны), подсоединяемых посредством трубной цилиндрической резьбы G2. Кран монтируется в емкость посредством конической резьбы R3/4 вворачиваем. Между отверстиями, в которых выполнена упомянутая резьба G2, установлена коническая пробка 2 с боковым отверстием для прохождения потока жидкости. Поток жидкости перенаправляют поочередно то в одни, то в другие отверстия (соосны попарно и перпендикулярно расположены одна пара ко второй) поворотом пробки на угол в 90 градусов ключом с размером зева 24 мм. Герметичную посадку пробки 2 в корпусе 1 обеспечивает коническая форма сопрягающихся поверхностей этих деталей, притираемых, с этой целью, в процессе сборки. Нарушению герметичности препятствует резьбовая втулка 3, прижимающая пробку вниз через фигурную втулку 4. Верхняя часть пробки с квадратным хвостовиком выведена наружу через резьбовую втулку 3 и уплотнена в ней резиновым кольцом 5 (ГОСТ 9833-73).
Кран ввертной раздаточный. Вариант 5 сборочный чертеж
Кран ввертной раздаточный. Вариант 5 спецификация
Кран ввертной раздаточный. Вариант 5 3d сборка
Кран ввертной раздаточный. Вариант 5 чертежи
01 Корпус
02 Пробка
03 Резьбовая втулка
04 Втулка
Кран ввертной раздаточный. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 31.05.2026, 14:20 | Сообщение # 460 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Стакан ОЛИПМ.20.19.00.00 ЧЕРТЕЖ
Стакан ОЛИПМ.20.19.00.00 сборочный чертеж
Стакан ОЛИПМ.20.19.00.00 спецификация
Стакан ОЛИПМ.20.19.00.00 3d сборка
Стакан ОЛИПМ.20.19.00.00 чертежи
Крышка ОЛИПМ.20.19.00.01
Кронштейн ОЛИПМ.20.19.00.02
Стакан ОЛИПМ.20.19.00.00 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 31.05.2026, 14:22 | Сообщение # 461 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Силовой цилиндр с проушиной. Вариант 9 ЧЕРТЕЖ
Силовой цилиндр (рис. 3.9) предназначен для силового привода механизмов. Приводимые в движение детали (не изображены) присоединяют посредством метрической резьбы М8 к штоку 4, выдвигаемому из корпуса 1 и втягиваемому в него через проходную крышку 3 давлением жидкости на поршень 5 поочередно то с одной, то со второй стороны. Для монтажа силового цилиндра в приводимом им в действие механизме служит проушина с тыльной стороны глухой крышки 2 с диаметром присоединительного отверстия 12 мм. Жидкость поступает поочередно в полости корпуса через отверстия с конической трубной резьбой Rc1/16, предназначенные для присоединения питающих трубопроводов (не изображены). Поршень на штоке удерживает гайка 6 М8 (ГОСТ 5915-70) через шайбу 7 (ГОСТ 11371-78). В корпусе поршень герметично уплотнен резиновыми кольцами 12, шток 4 в крышке 3 уплотнен резиновыми кольцами 13, а его внутренний конец в посадочном отверстии поршня – резиновыми кольцами 14 в соответствии с ГОСТ 9833-73.
Глухая 2 и проходная 3 крышки прикреплены к корпусу 1, соответственно, винтами 8 М6 (ГОСТ Р ИСО 4017-2013) и шпильками 9 М6 (ГОСТ 22042-76) с навинчиваемыми на них гайками 10 (ГОСТ 5915-70). Под шестигранные головки винтов и гайки подложены шайбы 11 (ГОСТ 11371-78). Герметичность соединений обеспечивают прокладки 15 (ГОСТ 15180-86).
Силовой цилиндр с проушиной. Вариант 9 сборочный чертеж
Силовой цилиндр с проушиной. Вариант 9 спецификация
Силовой цилиндр с проушиной. Вариант 9 3d сборка
Силовой цилиндр с проушиной. Вариант 9 чертежи
01 Корпус
02 Крышка
03 Проходная крышка
04 Шток
05 Поршень
Силовой цилиндр с проушиной. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 01.06.2026, 20:10 | Сообщение # 462 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль соосный симметричный. Вариант 10 ЧЕРТЕЖ
Вентиль (рис. 3.10) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы (не изображены) посредством внутренней резьбы М36, выполненной слева и справа в отверстиях приливов корпуса 1.
Отверстия выведены в полость корпуса через плоское дно корпуса, к которому прижат клапан 6, герметично их запирающий посредством прокладки 13 из паронита (ГОСТ 481-80). Клапан удерживают в нужном положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством стопорного внутреннего разрезного кольца 10 круглого сечения (DIN 7993 B).
Сверху полость корпуса закрыта ввинчиваемой до упора в паронитовую прокладку 11 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Шпиндель 3 вращают усилием руки посредством маховичка 7, посаженного на него посредством двух параллельных лысок и удерживаемого винтом М5 с полукруглой головкой 8 (ГОСТ 17473-80) и шайбой 9 (ГОСТ 11371-78).
Вентиль соосный симметричный. Вариант 10 сборочный чертеж
Вентиль соосный симметричный. Вариант 10 спецификация
Вентиль соосный симметричный. Вариант 10 3d сборка
Вентиль соосный симметричный. Вариант 10 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Накидная гайка
05 Сальниковая втулка
06 Клапан
07 Маховичок
Вентиль соосный симметричный. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 02.06.2026, 17:31 | Сообщение # 463 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Кран-распределитель двухходовой. Вариант 11 ЧЕРТЕЖ
Кран-распределитель (рис. 3.11) предназначен для перенаправления потока жидкости, поступающего снизу из емкости (не изображена) в систему из 2-х трубопроводов (не показаны), подсоединяемых посредством трубной цилиндрической резьбы G2.
Кран монтируется в емкость посредством конической резьбы R3/4 вворачиваем. Между отверстиями, в которых выполнена упомянутая резьба G2, установлена коническая пробка 2 с центральным и боковым фигурным отверстиями для прохождения потока жидкости. Поток жидкости перенаправляют поочередно то в одно, то в другое отводные отверстия, расположенные соосно, поворотом пробки на угол в 90 градусов ключом с размером зева 24 мм. Герметичную посадку пробки 2 в корпусе 1 обеспечивает коническая форма сопрягающихся поверхностей этих деталей, притираемых, с этой целью, в процессе сборки. Нарушению герметичности препятствует резьбовая втулка 3, в которую пробка упирается через фигурную втулку 4. Верхняя часть пробки с квадратным хвостовиком выведена наружу через резьбовую втулку 3 и уплотнена в ней резиновыми кольцами 5.
Кран-распределитель двухходовой. Вариант 11 сб
Кран-распределитель двухходовой. Вариант 11 спецификация
Кран-распределитель двухходовой. Вариант 11 3d сборка
Кран-распределитель двухходовой. Вариант 11 чертежи
01 Корпус
02 Пробка
03 Резьбовая втулка
04 Фигурная втулка
Кран-распределитель двухходовой. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 04.06.2026, 10:00 | Сообщение # 464 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Домкрат опорный. Вариант 12 ЧЕРТЕЖ
Домкрат (рис. 3.12) предназначен для противодействия силе тяжести, например, при подъеме грузов. Нагрузка воспринимается штоком 3 через рифленую квадратную пяту 6 и несущий ее грузовой винт 5, и далее передается на корпус 1. Подавая жидкость под давлением в нижнюю полость корпуса (под поршень 4, посаженый на нижний конец штока и закрепленный на нем гайкой 7 М16 (ГОСТ 5915-70) с шайбой 8 (ГОСТ 11371-78) обеспечивают выдвижение штока и подъем груза. Но, предварительно, поместив домкрат под грузом и, вывинчивая винт 5, компенсируют (убирают) возможный зазор (люфт), пока пята 6 не упрется в груз. Жидкость поступает в полости корпуса поочередно через отверстия с конической трубной резьбой Rc1/16, выполненные в корпусе и его крышке 2; через уплотненное герметично отверстие в крышке шток выведен наружу. Поршень уплотнен в полости корпуса резиновыми кольцами 12, а шток – в отверстиях крышки 2 и поршня 4 резиновыми кольцами 13 и 14 в соответствии с ГОСТ 9833-73.
Крышка герметично притянута к торцу корпуса гайками 10 М6 (ГОСТ 5915-70) при помощи шпилек 9 М6 (ГОСТ 22032-76) и шайб 11 (ГОСТ 11371-78) через паронитовую прокладку 15 (ГОСТ 15180-86).
Домкрат опорный. Вариант 12 сборочный чертеж
Домкрат опорный. Вариант 12 спецификация
Домкрат опорный. Вариант 12 3d сборка
Домкрат опорный. Вариант 12 чертежи
01 Корпус
02 Крышка
03 Шток
04 Поршень
05 Винт
06 Пята
Домкрат опорный. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 04.06.2026, 10:01 | Сообщение # 465 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 39282
Статус: Offline
| Вентиль приставной. Вариант 13 ЧЕРТЕЖ
Вентиль (рис. 3.13) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают, например, на емкость (не изображена) посредством фланца с отверстиями диаметром 6,5 мм, выполненного вместе с корпусом 1 вентиля.
Входное отверстие, выполненное в центре фланца, и выходное отверстие, выполненное в приливе корпуса 1 слева, выведены в его полость через плоское дно, к которому прижат клапан 6, герметично запирая оба отверстия посредством прокладки 13 из паронита (ГОСТ 481-80). Клапан 6 удерживают в нужном положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством стопорного внутреннего разрезного кольца 10 круглого сечения (DIN 7993 B).
Сверху полость корпуса, в которой находится клапан 6, закрыта ввинчиваемой до упора в прокладку 11 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Для приведения шпинделя 3 во вращение усилием руки, сверху на него посредством двух параллельных лысок, посажен маховичок 7, удерживаемый винтом М5 с полукруглой головкой 8 (ГОСТ 17473-80) и шайбой 9 (ГОСТ 11371-78).
Вентиль приставной. Вариант 13 сборочный чертеж
Вентиль приставной. Вариант 13 спецификация
Вентиль приставной. Вариант 13 3d сборка
Вентиль приставной. Вариант 13 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Гайка накидная
05 Втулка
06 Клапан
07 Маховичок
Вентиль приставной. Вариант 13 СКАЧАТЬ
|
| |
|
|
