Сборочные чертежи
|
|
| engineerklub | Дата: Понедельник, 01.12.2025, 12:11 | Сообщение # 406 |
 Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

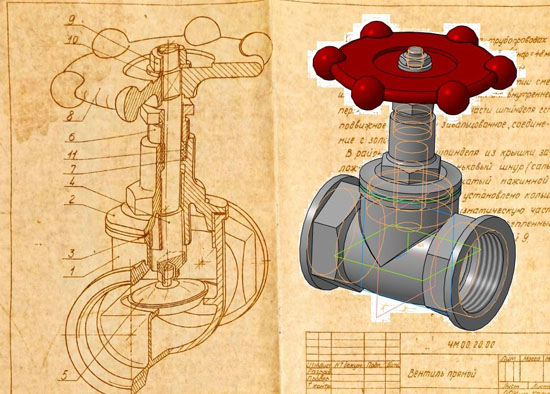

| Вентиль прямой ЧМ00.20.00 ЧЕРТЕЖ
Вентиль устанавливается на трубопроводах корпус 1, крышка 2 и прокладка в сборе неподвижны.
Шпиндель 4 имеет резьбу и при открытии смещается вверх, открывая золотник от внутренней перемычки (седло). В нижней части шпинделя есть подвижное, неплотно завальцованное, соединение с золотником 5.
В районе выхода шпинделя из крышки заложен уплотняющий пеньковый шнур (спльниковая набивка) 11, поджатый нажимной втулкой 6. Под набивкой установлено кольцо 7.
На четырехгранную призматическую часть шпинделя посажен маховик 8, закрепленный стандартными шайбой 10 и гайкой 9.
Вентиль прямой ЧМ00.20.00 сб
Вентиль прямой ЧМ00.20.00 спецификация
Вентиль прямой ЧМ00.20.00 3d сборка
Вентиль прямой ЧМ00.20.00 чертежи
Корпус ЧМ00.20.01
Крышка ЧМ00.20.02
Прокладка ЧМ00.20.03
Шпиндель ЧМ00.20.04
Золотник ЧМ00.20.05
Втулка ЧМ00.20.06
Кольцо ЧМ00.20.07
Маховик ЧМ00.20.08
Вентиль прямой ЧМ00.20.00 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 10.12.2025, 19:52 | Сообщение # 407 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

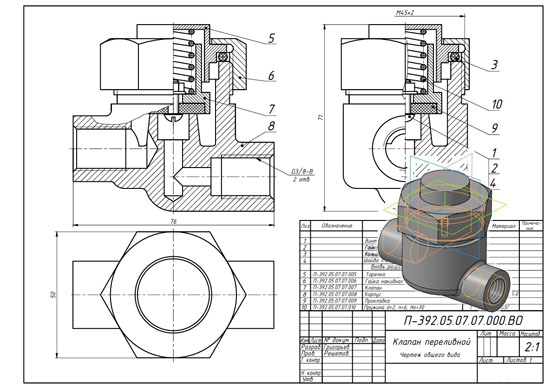

| Клапан переливной П-392.05.07.07.000 ВО ЧЕРТЕЖ
Переливной клапан служит для уменьшения давления в гидравлической или пневматической сети, к которой он присоединяется с помощью трубной резьбы. Клапан под давлением тарированной пружины плотно перекрывает проходное отверстие в корпусе. При повышении давления в сети выше расчетного клапан открывается, при этом избыточная жидкость или газ устремляется из отверстия А в отверстие Б
Клапан переливной П-392.05.07.07.000 сб
Клапан переливной П-392.05.07.07.000 спецификация
Клапан переливной П-392.05.07.07.000 3d сборка
Клапан переливной П-392.05.07.07.000 чертежи
Тарелка П-392.05.07.07.005
Гайка накидная П-392.05.07.07.006
Клапан П-392.05.07.07.007
Корпус П-392.05.07.07.008
Прокладка П-392.05.07.07.009
Пружина П-392.05.07.07.010
Клапан переливной П-392.05.07.07.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 12.12.2025, 05:55 | Сообщение # 408 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

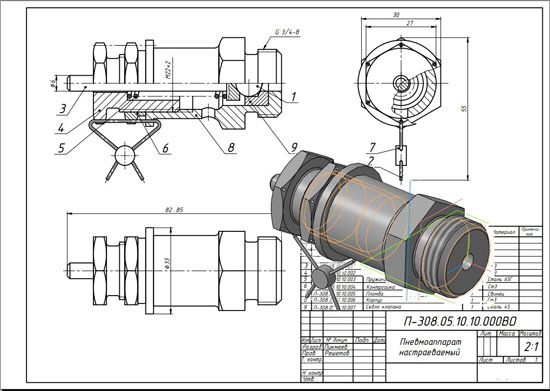

| Пневмоаппарат настраеваемый П-308.05.10.10.000 ВО ЧЕРТЕЖ
Настраиваемый пневмоаппарат служит для уменьшения давления в сети. Он рассчитан на давление 0,009...0,011 Па. В корпусе 6 запрессовано седло 7. Шарик 8 клапана под действием пружины 3 прижимается штоком 1 и плотно перекрывает проходное отверстие в седле 7. Клапан регулируется на необходимое давление поджатием пружины с помощью нажимной гайки 2. Положение нажимной гайки после регулирования фиксируется контргайкой, после чего устанавливается контрольная пломба 5. Если давление в сети превышает предусмотренное, шарик 8 клапана отжимается и выходное отверстие открывается. При достижении предусмотренного давления клапан закрывается.
Пневмоаппарат настраиваемый П-308.05.10.10.000 сб
Пневмоаппарат настраиваемый П-308.05.10.10.000 срецификация
Пневмоаппарат настраиваемый П-308.05.10.10.000 3д модель
Пневмоаппарат настраиваемый П-308.05.10.10.000 чертежи
Шток П-308.05.10.10.001
Гайка нажимная П-308.05.10.10.002
Пружина П-308.05.10.10.003
Контрогайка П-308.05.10.10.004
Пломба П-308.05.10.10.005
Корпус П-308.05.10.10.006
Седло клапана П-308.05.10.10.007
Пневмоаппарат настраеваемый П-308.05.10.10.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 13.12.2025, 09:34 | Сообщение # 409 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

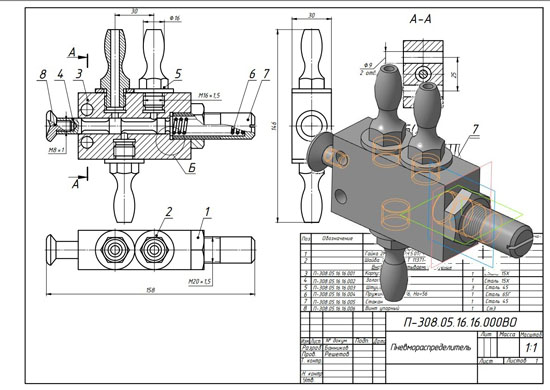

| Пневмораспределитель П-308.05.16.16.000 ВО ЧЕРТЕЖ
Пневмораспределитель служит для ручного распределения потока воздуха к исполнительным органам. Он состоит из корпуса 3, золотника 4, стакана 7, в котором находится пружина 6. Штуцер 5 служит для подвода и отвода воздуха. Воздух поступает через отверстие А (см. схему). Под действием пружины золотник перекрывает отверстие Б, обеспечивая выход воздуха в отверстие В. При нажатии на упорный винт золотник, перемещаясь, закрывает отверстие В и открывает отверстие Б для прохода воздуха.
Пневмораспределитель П-308.05.16.16.000 СБ
Пневмораспределитель П-308.05.16.16.000 спецификация
Пневмораспределитель П-308.05.16.16.000 3d сборка
Пневмораспределитель П-308.05.16.16.000 чертежи
Корпус П-308.05.16.16.001
Золотник П-308.05.16.16.002
Штуцер П-308.05.16.16.003
Пружина П-308.05.16.16.004
Стакан П-308.05.16.16.005
Винт упорный П-308.05.16.16.006
Пневмораспределитель П-308.05.16.16.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 15.12.2025, 11:32 | Сообщение # 410 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Зажимы тисочные 7016-4041 ЧЕРТЕЖ
Зажимы тисочные 7016-4041 сб
Зажимы тисочные 7016-4041 спецификация
Зажимы тисочные 7016-4041 3d сборка
7016-4041-001 Корпус
7016-4041-002 Винт
7016-4041-003 Кулачок правый
7016-4041-004 Кулачок левый
7016-4041-005 Планка
7016-4041-006 Крышка
7016-4041-007 Планка центрирующая
Зажимы тисочные 7016-4041 СКАЧАТЬ ЧЕРТЕЖ
|
| |
|
|
| engineerklub | Дата: Вторник, 16.12.2025, 14:37 | Сообщение # 411 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Насос П-392.05.05.05.000 ВО ЧЕРТЕЖ
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.
Насос П-392.05.05.05.000 сб
Насос П-392.05.05.05.000 спецификация
Насос П-392.05.05.05.000 3d сборка
Насос П-392.05.05.05.000 чертежи
Крышка П-392.05.05.05.004
Пластина П-392.05.05.05.005
Пружина П-392.05.05.05.006
Гильза П-392.05.05.05.007
Втулка П-392.05.05.05.008
Корпус П-392.05.05.05.009
Ротор П-392.05.05.05.010
Насос П-392.05.05.05.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 18.12.2025, 09:19 | Сообщение # 412 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

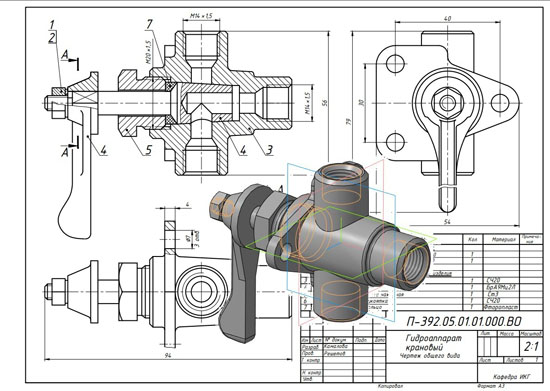

| Гидроаппарат крановый П-392.05.01.01.000 ВО ЧЕРТЕЖ
Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III).
Гидроаппарат крановый П-392.05.01.01.000 сб
Гидроаппарат крановый П-392.05.01.01.000 спецификация
Гидроаппарат крановый П-392.05.01.01.000 3d сборка
Гидроаппарат крановый П-392.05.01.01.000 чертежи
Корпус П-392.05.01.01.001
Пробка П-392.05.01.01.002
Гайка нажимная П-392.05.01.01.003
Рукоятка П-392.05.01.01.004
Кольцо П-392.05.01.01.005
Гидроаппарат крановый П-392.05.01.01.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 19.12.2025, 09:24 | Сообщение # 413 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Разъем высокочастотный МРАГ.203733.000 ЧЕРТЕЖ
Высокочастотный разъем служит для присоединения кабеля к прибору. Разъем состоит из корпуса 4, закрепленным в нем штырем поз.1. Штырь монтируется в корпусе с помощью двух полушайб поз.3 и держателя 2.
Кабель присоединяется к корпусу с помощью деталей поз. 6,7,8,9. Жила кабеля со штырем проверяется серез отверстие в корпусе, закрытое пробкой поз.5.
Разъем высокочастотный МРАГ.203733.000 сб
Разъем высокочастотный МРАГ.203733.000 спецификация
Разъем высокочастотный МРАГ.203733.000 3d сборка
Разъем высокочастотный МРАГ.203733.000 чертежи
Штырь МРАГ.203733.001
Держатель МРАГ.203733.002
Полушайба МРАГ.203733.003
Корпус МРАГ.203733.004
Пробка МРАГ.203733.005
Головка МРАГ.203733.006
Ниппель МРАГ.203733.007
Уплотнитель МРАГ.203733.008
Прижим МРАГ.203733.009
Разъем высокочастотный МРАГ.203733.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 20.12.2025, 07:22 | Сообщение # 414 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

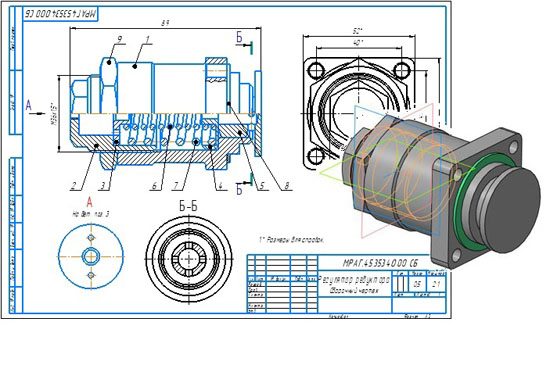

| Регулятор редуктора МРАГ.453534.000 ЧЕРТЕЖ
Регулятор редуктора МРАГ.453534.000 сб
Регулятор редуктора МРАГ.453534.000 спецификация
Регулятор редуктора МРАГ.453534.000 3d сборка
Регулятор редуктора МРАГ.453534.000 чертежи
Корпус регулятора МРАГ.453534.001
Регулятор МРАГ.453534.002
Упор верхний МРАГ.453534.003
Упор нижний МРАГ.453534.004
Клапан МРАГ.453534.005
Пружина1 МРАГ.453534.006
Пружина2 МРАГ.453534.007
Прокладка МРАГ.453534.008
Гайка МРАГ.453534.009
Регулятор редуктора МРАГ.453534.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 29.12.2025, 06:40 | Сообщение # 415 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

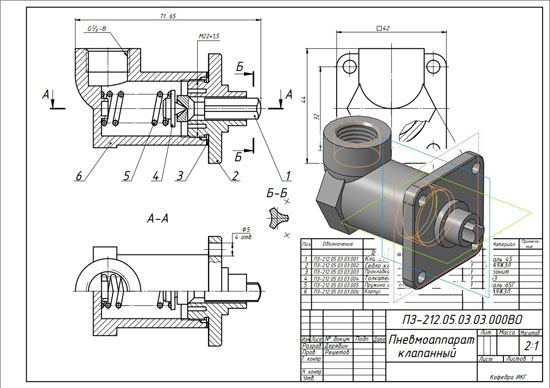

| Пневмоаппарат клапанный ПЗ-212.05.03.03.000 ЧЕРТЕЖ
Воздушный клапан тормозного крана служит для подачи сжатого воздуха из воздушного баллона в тормозные камеры. Он состоит из корпуса 6, клапана 1, седла клапана 2, толкателя 4, пружины 5. Воздушный клапан открывается при нажатии на тормозную педаль. Сжатый воздух из баллона поступает в тормозные камеры. Когда педаль тормоза отпущена, пружина поднимает толкатель и держит клапан в закрытом состоянии. При этом подача сжатого воздуха в тормозные камеры прекращается.
Пневмоаппарат клапанный ПЗ-212.05.03.03.000 сб
Пневмоаппарат клапанный ПЗ-212.05.03.03.000 спецификация
Пневмоаппарат клапанный ПЗ-212.05.03.03.000 3d сборка
Пневмоаппарат клапанный ПЗ-212.05.03.03.000 чертежи
Клапан ПЗ-212.05.03.03.001
Седло клапана ПЗ-212.05.03.03.002
Прокладка ПЗ-212.05.03.03.003
Толкатель ПЗ-212.05.03.03.004
Пружина ПЗ-212.05.03.03.005
Корпус ПЗ-212.05.03.03.006
Пневмоаппарат клапанный ПЗ-212.05.03.03.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 05.01.2026, 07:43 | Сообщение # 416 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Гидроцилиндр тормозной П-392.05.04.04.000 ЧЕРТЕЖ
При нажатии на тормозную педаль тормозная жидкость под давлением из главного тормозного цилиндра поступает через штуцер в рабочий тормозной цилиндр. Под давлением тормозной жидкости поршень перемещается и зажимает тормозные колодки А. При прекращении нажатия тормозные колодки под действием пружин Б сходятся и тем самым возвращают поршень в первоначальное положение. При этом жидкость возвращается в главный тормозной цилиндр.
Гидроцилиндр тормозной П-392.05.04.04.000 сб
Гидроцилиндр тормозной П-392.05.04.04.000 спецификация
Гидроцилиндр тормозной П-392.05.04.04.000 3d сборка
Гидроцилиндр тормозной П-392.05.04.04.000 чертежи
Вилка П-392.05.04.04.001
Клапан спускной П-392.05.04.04.002
Колпак защитный П-392.05.04.04.003
Корпус П-392.05.04.04.004
Ниппель П-392.05.04.04.005
Поршень П-392.05.04.04.006
Пружина П-392.05.04.04.007
Штуцер П-392.05.04.04.008
Гидроцилиндр тормозной П-392.05.04.04.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 07.01.2026, 05:31 | Сообщение # 417 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Клапан предохранительный МЧ.04.06.000 ЧЕРТЕЖ
Предохранительный клапан предназначен для сброса избыточного давления газа или жидкости в закрытом резервуаре.
В корпус 1 ввинчивается штуцер 2 и шпиндель 4. Шпиндель на верхнем конце имеет форму квадрата для посадки поворотной рукоятки (маховика). В верхней части штуцера имеется гнездо под золотник 3. Золотник имеет направляющие лопасти (внизу), которые входят в отверстие штуцера. Под действием силы пружины 6 золотник плотно поджимается к незду перепускного отверстия. Контргайкой 7 (М30 ГОСТ 15526-70) фиксируется положение шпинделя. Прокладка 5 уплотняет соединение корпуса и штуцера. В рабочем положение клапана перепускное отверстие закрыто золотником. Давление пара, находящегося в полости штуцера, передается на золотник. При достижении давления золотник приподнимается и пар поступает в полость корпуса, а далее в отводной (горизонтальный) трубопровод. После сброса избыточного давления пружина опускается, перепускное отверстие перекрывается и поступление пара прекращается.
На чертеже клапан изобразить в закрытом положении.
Клапан предохранительный МЧ.04.06.000 СБ
Клапан предохранительный МЧ.04.06.000 Спецификация
Клапан предохранительный МЧ.04.06.000 3d сборка
Клапан предохранительный МЧ.04.06.000 чертежи
Корпус МЧ.04.06.001
Штуцер МЧ.04.06.002
Золотник МЧ.04.06.003
Шпиндель МЧ.04.06.004
Прокладка МЧ.04.06.005
Пружина МЧ.04.06.006
Клапан предохранительный МЧ.04.06.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 11.01.2026, 08:44 | Сообщение # 418 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Шарнир шаровый П-392.05.06.06.000 ЧЕРТЕЖ
Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник рулевой тяги, в который вмонтированы сухари 5 и 6, пружина, нажимная крышка, шаровой палец и пресс-масленка. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.
Шарнир шаровый П-392.05.06.06.000 сб
Шарнир шаровый П-392.05.06.06.000 спецификация
Шарнир шаровый П-392.05.06.06.000 3d сборка
Шарнир шаровый П-392.05.06.06.000 чертежи
Крышка нажимная Шарнир шаровый П-392.05.06.06.003
Пружина П-392.05.06.06.004
Сухарь П-392.05.06.06.005
Сухарь П-392.05.06.06.006
Наконечник тяги П-392.05.06.06.007
Палец шаровый П-392.05.06.06.008
Шарнир шаровый П-392.05.06.06.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 11.01.2026, 14:20 | Сообщение # 419 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

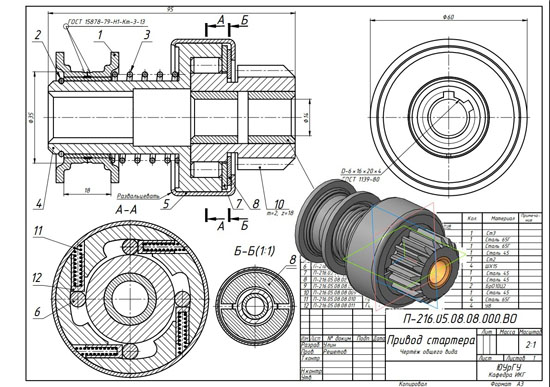

| Привод стартера П-216.05.08.08.000 ЧЕРТЕЖ
Приводное устройство стартера представляет собой муфту обгона, передающую вращение с вала стартера при его включении на коленчатый вал двигателя и разъединяющую их после пуска двигателя. При вращении вала ролики, перемещаясь, заклинивают зубчатое колесо привода, которое вращает маховик. После пуска двигателя зубчатое колесо привода начинает вращаться быстрее, чем внешняя обойма. При этом ролики сдвигаются в более широкую часть вырезов, разъединяя вал двигателя якоря стартера и зубчатого колеса привода.
Привод стартера П-216.05.08.08.000 сб
Привод стартера П-216.05.08.08.000 спецификация
Привод стартера П-216.05.08.08.000 3d сборка
Привод стартера П-216.05.08.08.000 чертежи
Муфта включения П-216.05.08.08.01.000
Кольцо запорное П-216.05.08.08.001
Пружина буферная П-216.05.08.08.002
Вал (муфта) П-216.05.08.08.003
Обойма П-216.05.08.08.004
Ролик П-216.05.08.08.005
Шайба П-216.05.08.08.006
Шайба разрезная П-216.05.08.08.007
Втулка П-216.05.08.08.008
Шестерня П-216.05.08.08.009
Пружина П-216.05.08.08.010
Гильза П-216.05.08.08.011
Привод стартера П-216.05.08.08.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 12.01.2026, 05:06 | Сообщение # 420 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Насос шестеренчатый ЧМНШ 01.10.00.000 ЧЕРТЕЖ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ.
Выполнить сборочный чертеж насоса на формате А2.
На чертеже выполнить следующие соединения:
I – Крышку 2 соединить с корпусом 1 болтами (резьба М10) по ГОСТ 7798-70, поставив шайбы (ГОСТ 11371-78) и гайки по ГОСТ 5915-70;
II – соединить крышку 3 с корпусом I винтами по ГОСТ 1491-80 (резьба М10);
III – Крышку сальника 5 присоединить к крышке 2 шпильками (резьба М8, материал деталей сталь), установив пружинные шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70;
IV – соединить зубчатое колесо 4 с осью 7 пизматической шпонкой по ГОСТ 23360-78;
V – присоединить к корпусу 8 муфту по ГОСТ 8954-75.
Насос шестеренчатый ЧМНШ 01.10.00.000 сб
Насос шестеренчатый ЧМНШ 01.10.00.000 спецификация
Насос шестеренчатый ЧМНШ 01.10.00.000 3д сборка
Насос шестеренчатый ЧМНШ 01.10.00.000 чертежи
Корпус ЧМНШ 01.10.00.001
Крышка ЧМНШ 01.10.00.002
Крышка ЧМНШ 01.10.00.003
Колесо зубчатое ЧМНШ 01.10.00.004
Крышка сальника ЧМНШ 01.10.00.005
Вал ЧМНШ 01.10.00.006
Ось ЧМНШ 01.10.00.007
Труба ЧМНШ 01.10.00.008
Втулка ЧМНШ 01.10.00.009
Насос шестеренчатый ЧМНШ 01.10.00.000 СКАЧАТЬ
|
| |
|
|
