| Съемник П-204.05.11.11.000 ЧЕРТЕЖ
Съемник служит для выпрессовывания седла клапана головки блока автомобиля МАЗ-204. Он состоит из корпуса, расклинивающего конуса цанги и нажимной гайки. Корпус устанавливается на головку блока цилиндров. Цанга с расклинивающим конусом входит в седло клапана. При перемещении конуса вверх цанга разжимается, после чего с помощью нажимной гайки седло выпрессовывается.
Съемник П-204.05.11.11.000 сб
Съемник П-204.05.11.11.000 спецификация
Съемник П-204.05.11.11.000 3d сборка
Съемник П-204.05.11.11.000 чертежи
Гайка нажимная Съемник П-204.05.11.11.01.000
Цанга Съемник П-204.05.11.11.002
Корпус Съемник П-204.05.11.11.003
Конус Съемник П-204.05.11.11.005
Съемник П-204.05.11.11.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 12.01.2026, 17:10 | Сообщение # 422 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Пневмоаппарат клапанный П-212.05.12.12.000 ЧЕРТЕЖ
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов. Клапан перемещается шпинделем, закрывает проходное отверстие в седле клапана. Возможность вращения клапана относительно шпинделя обеспечивается шариками, что предотвращает изнашивание рабочих конических поверхностей седла и клапана. Герметичность соединений седла и штуцера с корпусом обеспечивается резиновыми кольцами, а между шпинделем и корпусом — сальниковым устройством.
Пневмоаппарат клапанный П-212.05.12.12.000 СБ
Пневмоаппарат клапанный П-212.05.12.12.000 спецификация
Пневмоаппарат клапанный П-212.05.12.12.000 3d сборка
Пневмоаппарат клапанный П-212.05.12.12.000 чертежи
Седло клапана П-212.05.12.12.005
Корпус П-212.05.12.12.006
Клапан П-212.05.12.12.007
Шпиндель П-212.05.12.12.008
Кольцо П-212.05.12.12.009
Втулка сальника П-212.05.12.12.010
Рукоятка П-212.05.12.12.011
Крестовина П-212.05.12.12.012
Гайка П-212.05.12.12.013
Штуцер П-212.05.12.12.014
Гайка накидная П-212.05.12.12.015
Пневмоаппарат клапанный П-212.05.12.12.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 13.01.2026, 08:06 | Сообщение # 423 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

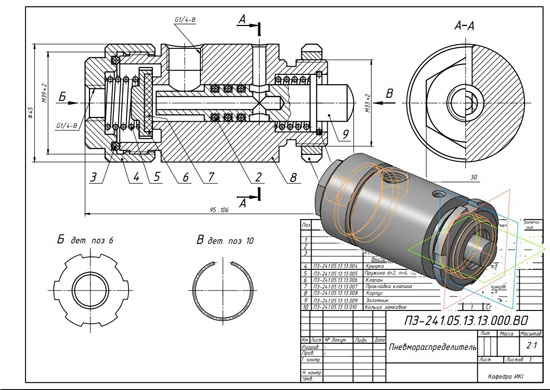

| Пневмораспределитель ПЗ-241.05.13.13.000 ЧЕРТЕЖ
Пневмораспрсдслитсль направляет воздух к различным рабочим органам. Воздух под давлением подается через отверстие А в крышке (см. схему). Под действием пружины и давления воздуха клапан плотно прилегает к выступу корпуса. При нажатии золотника на клапан последний открывается и воздух поступает в полость Б и далее в рабочую камеру. При опускании золотника последний под действием пружины возвращается в первоначальное положение, клапан закрывает отверстие корпуса и доступ воздуха в рабочую зону прекращается. Отработавший воздух из рабочей зоны выходит в атмосферу через отверстие в золотнике и отверстие В в корпусе.
Пневмораспределитель ПЗ-241.05.13.13.000 сб
Пневмораспределитель ПЗ-241.05.13.13.000 спецификация
Пневмораспределитель ПЗ-241.05.13.13.000 3d сборка
Пневмораспределитель ПЗ-241.05.13.13.000 чертежи
Крышка ПЗ-241.05.13.13.004
Пружина ПЗ-241.05.13.13.005
Клапан ПЗ-241.05.13.13.006
Прокладка клапана ПЗ-241.05.13.13.007
Корпус ПЗ-241.05.13.13.008
Золотник ПЗ-241.05.13.13.009
Кольцо замковое ПЗ-241.05.13.13.010
Пневмораспределитель ПЗ-241.05.13.13.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 13.01.2026, 15:18 | Сообщение # 424 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Пневмоцилиндр 80х100 П-237.05.17.17.000 ЧЕРТЕЖ
Пневмоцилиндры применяются в качестве силового звена в приспособлениях и механизмах привода зажимных устройств. В них используется сжатый воздух давлением 0,0039—0,0058 Па.
Пневмоцилиндры обеспечивают дистанционное регулирование и контроль зажимного усилия и отличаются быстротой действия. Большая площадь поршня (при диаметре 80 мм) позволяет получить значительные усилия при невысоком давлении.
Нормальная работа пневмоцилиндра обеспечивается, если он был подвергнут гидравлическим испытаниям на прочность при давлении Ризб = 0,008 Па, проверен на работоспособность; является герметичным; давление трогания поршня с места не превышает 0,00019 Па; все воздушные каналы перед сборкой очищены и проверены на проходимость воздуха; при сборке трущиеся поверхности смазаны.
Пневмоцилиндр 80х100 П-237.05.17.17.000 сб
Пневмоцилиндр 80х100 П-237.05.17.17.000 спецификация
Пневмоцилиндр 80х100 П-237.05.17.17.000 3d сборка
Пневмоцилиндр 80х100 П-237.05.17.17.000 чертежи
Крышка опорная П-237.05.17.17.01.000
Цилиндр П-237.05.17.17.02.000
Поршень П-237.05.17.17.003
Шток П-237.05.17.17.004
Крышка П-237.05.17.17.005
Прокладка П-237.05.17.17.006
Пневмоцилиндр 80х100 П-237.05.17.17.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 14.01.2026, 10:12 | Сообщение # 425 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

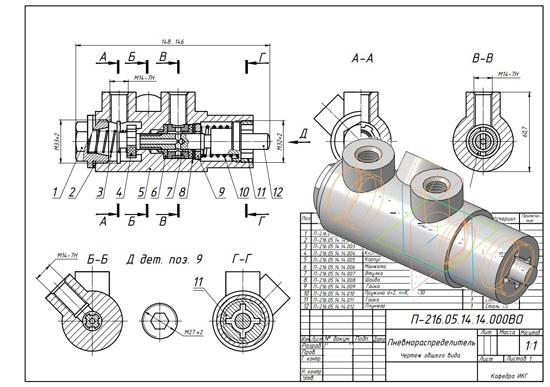

| Пневмораспределитель П-216.05.14.14.000 ЧЕРТЕЖ
Пневмораспределитель предназначен для подачи воздуха к рабочим органам лебедки и может применяться как пневмораспределитель тормозной системы в автомобилях. Принцип его работы следующий. Через отверстие А воздух подается под давлением 0,008...0,01 Па. При нажатии на плунжер 12 открывается клапан 4 и воздух через шлицы плунжера проходит в отверстие Б. При опускании плунжера клапан 4 закрывается и доступ воздуха в рабочую зону (отверстие Б) прекращается. Отработавший воздух из рабочей зоны через шлица и отверстие в плунжере попадает в отверстие В и выходит в атмосферу.
Пневмораспределитель П-216.05.14.14.000 сб
Пневмораспределитель П-216.05.14.14.000 спецификация
Пневмораспределитель П-216.05.14.14.000 3d модель
Пневмораспределитель П-216.05.14.14.000 чертежи
Заглушка П-216.05.14.14.001
Кольцо уплотнительное П-216.05.14.14.002
Пружина П-216.05.14.14.003
Клапан П-216.05.14.14.004
Корпус П-216.05.14.14.005
Манжета П-216.05.14.14.006
Втулка П-216.05.14.14.007
Шайба П-216.05.14.14.008
Гайка П-216.05.14.14.009
Пружина П-216.05.14.14.010
Гайка П-216.05.14.14.011
Плунжер П-216.05.14.14.012
Пневмораспределитель П-216.05.14.14.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 14.01.2026, 15:41 | Сообщение # 426 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

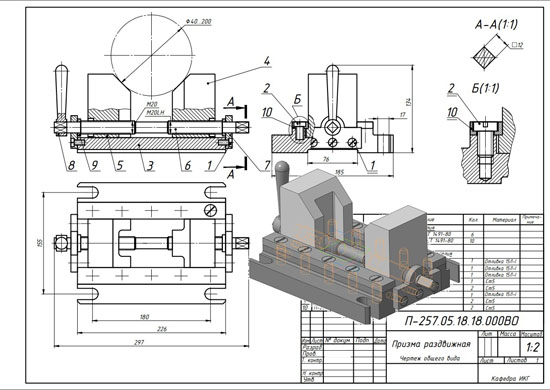

| Призма раздвижная П-257.05.18.18.000 ЧЕРТЕЖ
Раздвижная призма служит в качестве фиксированной опоры при обработке деталей диаметром 40 ... 200 мм на сверлильных, расточных, фрезерных и строгальных станках. Она состоит из корпуса, который фиксируется относительно инструмента шпонками (шпонка на чертеже не показана) и крепится станочными болтами. Призматические губки по направляющим корпуса передвигают вращением винта (с правой и левой резьбой).
Призма раздвижная П-257.05.18.18.000 сб
Призма раздвижная П-257.05.18.18.000 спецификация
Призма раздвижная П-257.05.18.18.000 3д модель
Призма раздвижная П-257.05.18.18.000 чертежи
Корпус П-257.05.18.18.001
Призма П-257.05.18.18.002
Призма П-257.05.18.18.003
Винт П-257.05.18.18.004
Кронштейн П-257.05.18.18.005
Рукоятка П-257.05.18.18.006
Шайба П-257.05.18.18.007
Планка П-257.05.18.18.008
Призма раздвижная П-257.05.18.18.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 15.01.2026, 09:22 | Сообщение # 427 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

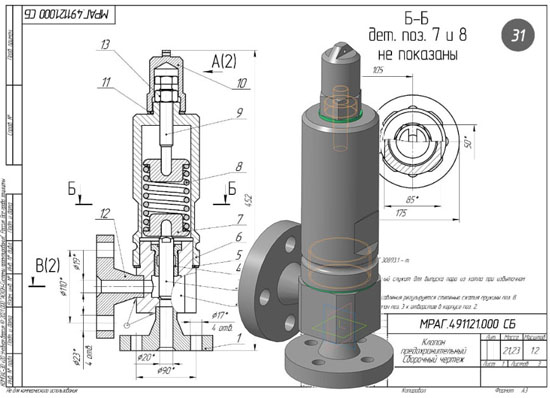

| Клапан предохранительный МРАГ.491121.000 ЧЕРТЕЖ
Клапан предохранительный служит для выпуска пара из котла при избыточном давлении в нем. Величина допускаемого давления регулируется степенью пружины поз.8. Пружина прижимает клапан 3 к отверстию в корпусе поз.2.
Клапан предохранительный МРАГ.491121.000 сб на 2 листах
Клапан предохранительный МРАГ.491121.000 спецификация
Клапан предохранительный МРАГ.491121.000 3d сборка
Клапан предохранительный МРАГ.491121.000 чертежи
Фланец МРАГ.491121.001
Корпус МРАГ.491121.002
Клапан МРАГ.491121.003
Втулка направляющая МРАГ.491121.004
Прокладка МРАГ.491121.005
Крышка МРАГ.491121.006
Тарелка пружины МРАГ.491121.007
Пружина МРАГ.491121.008
Болт регулировочный МРАГ.491121.009
Колпак МРАГ.491121.010
Прокладка МРАГ.491121.011
Фланец МРАГ.491121.012
Клапан предохранительный МРАГ.491121.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 16.01.2026, 08:18 | Сообщение # 428 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Пневмоаппарат клапанный П-237.05.20.20.000 ЧЕРТЕЖ
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов и регулирования подачи газа. Шпиндель, двигаясь по резьбе в крышке корпуса, передает движение клапану, который перекрывает входное отверстие. Плотность соединения крышки с корпусом обеспечивается прокладкой, а шпинделя и крышки — сальниковым устройством. Соединение клапана и шпинделя выполнено с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия, а также свободно вращаться относительно шпинделя, что предохраняет от износа рабочие конические поверхности клапана и корпуса.
Пневмоаппарат клапанный П-237.05.20.20.000 Сб
Пневмоаппарат клапанный П-237.05.20.20.000 спецификация
Пневмоаппарат клапанный П-237.05.20.20.000 3d модель
Пневмоаппарат клапанный П-237.05.20.20.000 чертежи
Маховичок П-237.05.20.20.001
Шпиндель П-237.05.20.20.002
Втулка П-237.05.20.20.003
Гайка накидная П-237.05.20.20.004
Кольцо П-237.05.20.20.005
Крышка П-237.05.20.20.006
Прокладка П-237.05.20.20.007
Кольцо стопорное П-237.05.20.20.008
Клапан П-237.05.20.20.009
Прокладка П-237.05.20.20.010
Корпус П-237.05.20.20.011
Штуцер П-237.05.20.20.012
Пневмоаппарат клапанный П-237.05.20.20.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 25.01.2026, 10:27 | Сообщение # 429 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

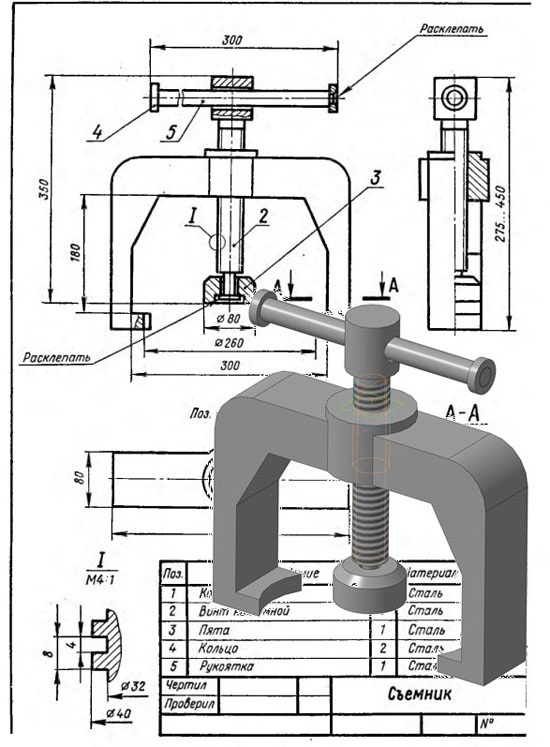

| Съемник. Вариант 2 ЧЕРТЕЖ
Съемник – приспособление для снятия втулок с валов. При вращении рукоятки 5 пята 3 на конце винта нажимного 2 упирается в торец вала, а коромысло 1 своими захватами снимает втулку вдоль оси вала.
Съемник. Вариант 2 сб
Съемник. Вариант 2 спецификация
Съемник. Вариант 2 3d сборка
Съемник. Вариант 2 чертежи
01 Коромысло
02 Винт нажимной
03 Пята
04 Кольцо
05 Рукоятка
Съемник. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 26.01.2026, 07:15 | Сообщение # 430 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

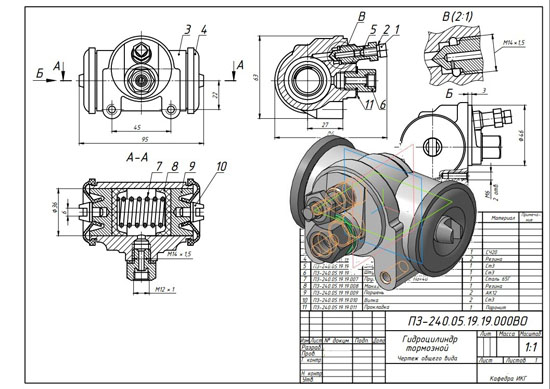

| Гидроцилиндр тормозной ПЗ-240.05.19.19.000 ЧЕРТЕЖ
При нажатии на тормозную педаль тормозная жидкость через штуцер поступает из главного тормозного цилиндра в рабочий. Поступая под давлением в.полость рабочего тормозного цилиндра, жидкость толкает поршни, которые разжимают тормозные колодки I. При прекращении нажатия тормозные колодки под действием пружины II сходятся и тем самым возвращают поршни в первоначальное положение. При этом жидкость выталкивается обратно в главный тормозной цилиндр.
Гидроцилиндр тормозной ПЗ-240.05.19.19.000 сб
Гидроцилиндр тормозной ПЗ-240.05.19.19.000 спецификация
Гидроцилиндр тормозной ПЗ-240.05.19.19.000 3d сборка
Гидроцилиндр тормозной ПЗ-240.05.19.19.000 чертежи
Корпус З-240.05.19.19.003
Колпак защитный З-240.05.19.19.004
Штуцер (клапан) З-240.05.19.19.005
Штуцер З-240.05.19.19.006
Пружина З-240.05.19.19.007
Манжета З-240.05.19.19.008
Поршень З-240.05.19.19.009
Вилка З-240.05.19.19.010
Прокладка З-240.05.19.19.011
Гидроцилиндр тормозной ПЗ-240.05.19.19.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 27.01.2026, 11:22 | Сообщение # 431 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Съемник П-237.05.21.21.000 ВО ЧЕРТЕЖ
Съемник используется при демонтаже ступицы автомобиля ЗИЛ-150. Для этого болты 2 ввертываются в соответствующие гнезда ступицы, и вращением ходового винта 3 пята перемещается. При этом она упирается в полуось и выжимает последнюю из ступицы.
Съемник П-237.05.21.21.000 Сб
Съемник П-237.05.21.21.000 спецификация
Съемник П-237.05.21.21.000 3d модель
Съемник П-237.05.21.21.000 чертежи
Траверса П-237.05.21.21.001
Болт П-237.05.21.21.002
Винт П-237.05.21.21.003
Ручка П-237.05.21.21.004
Кольцо П-237.05.21.21.005
Пята П-237.05.21.21.006
Съемник П-237.05.21.21.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 28.01.2026, 08:43 | Сообщение # 432 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

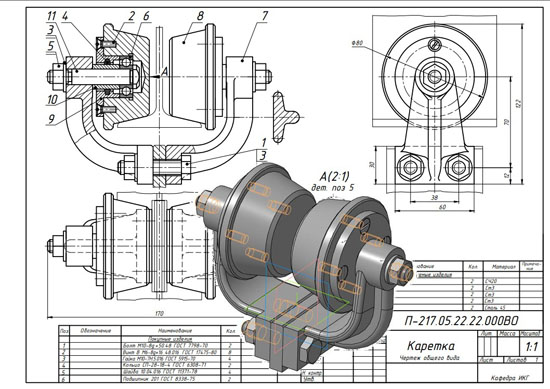

| Каретка П-217.05.22.22.000 ВО ЧЕРТЕЖ
Каретка подвесного конвейера служит для перемещения грузов по монорельсу (или двутавровой балке) и используется на складах, фермах и в цехах. Она применяется также как составная часть ходовой тележки электротали, которая снабжается ручным или машинным приводом.
Каретка состоит из подвесной планки и двух симметричных частей - катков. Каток (колесо каретки) монтируется на ось на шарикоподшипниках. Ось закрепляется в кронштейне. Подвеска жестко крепится между плоскостями кронштейнов.
Каретка П-217.05.22.22.000 сб
Каретка П-217.05.22.22.000 спецификация
Каретка П-217.05.22.22.000 3d сборка
Каретка П-217.05.22.22.000 чертежи
Кронштейн П-217.05.22.22.001
Каток П-217.05.22.22.002
Крышка П-217.05.22.22.003
Втулка П-217.05.22.22.004
Ось П-217.05.22.22.005
Каретка П-217.05.22.22.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 28.01.2026, 14:00 | Сообщение # 433 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

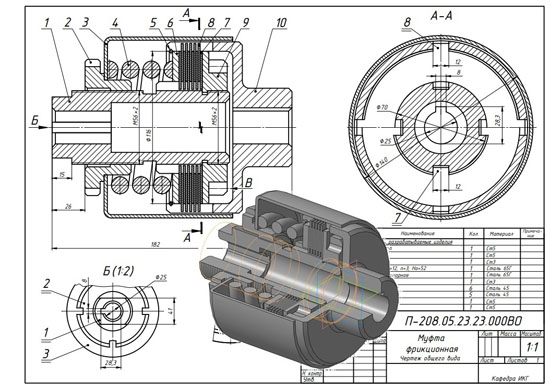

| Муфта фрикционная П-208.05.23.23.000 ВО ЧЕРТЕЖ
Фрикционная муфта применяется в приводных установках и служит для ограничения передаваемого крутящего момента. В случае превышения крутящего момента в передаваемой цепи происходит прокручивание в дисках, что приводит к остановке одной из полумуфт, а следовательно, к прекращению передачи крутящего момента. Это позволяет избежать поломки оборудования или одного из звеньев приводной системы.
Муфта фрикционная П-208.05.23.23.000 сб
Муфта фрикционная П-208.05.23.23.000 спецификация
Муфта фрикционная П-208.05.23.23.000 3д модель
Муфта фрикционная П-208.05.23.23.000 чертежи
Полумуфта П-208.05.23.23.001
Гайка П-208.05.23.23.002
Кожух П-208.05.23.23.003
Пружина П-208.05.23.23.004
Кольцо стопорное П-208.05.23.23.005
Шайба П-208.05.23.23.006
Диск ведомый П-208.05.23.23.007
Диск ведущий П-208.05.23.23.008
Гайка упорная П-208.05.23.23.009
Полумуфта П-208.05.23.23.010
Муфта фрикционная П-208.05.23.23.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 29.01.2026, 09:32 | Сообщение # 434 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline

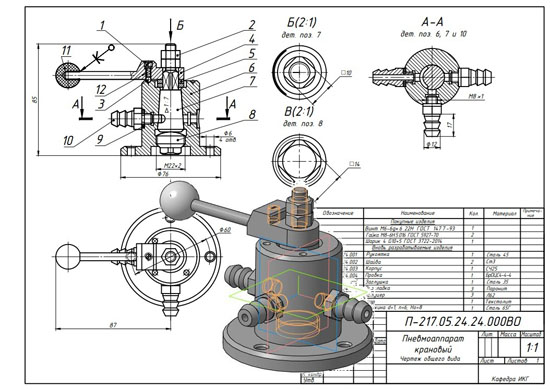

| Пневмоаппарат крановый П-217.05.24.24.000 ЧЕРТЕЖ
Крановый пневмоаппарат служит для переключения подачи жидкости или газа по трем направлениям (АВС см. на схеме). Сегментный вырез пробки позволяет соединять одновременно только два отверстия между собой, перекрывая третье (поз. II и III), или перекрывать все три отверстия одновременно (поз. I). Пробка пневмоаппарата повертывается рукояткой, положение которой фиксируется пружиной и шариком.
Пневмоаппарат крановый П-217.05.24.24.000 сб
Пневмоаппарат крановый П-217.05.24.24.000 спецификация
Пневмоаппарат крановый П-217.05.24.24.000 3d сборка
Пневмоаппарат крановый П-217.05.24.24.000 чертежи
Рукоятка П-217.05.24.24.001
Шайба П-217.05.24.24.002
Корпус П-217.05.24.24.003
Пробка П-217.05.24.24.004
Заглушка П-217.05.24.24.005
Прокладка П-217.05.24.24.006
Штуцер П-217.05.24.24.007
Шар П-217.05.24.24.008
Пружина П-217.05.24.24.009
Пневмоаппарат крановый П-217.05.24.24.000 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 29.01.2026, 12:33 | Сообщение # 435 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37200
Статус: Offline
| Фильтр-отстойник П-208.05.25.25.000 ЧЕРТЕЖ
Фильтр предназначен для тонкой очистки смазочного материала. Последний через впускное отверстие A и стяжной болт 4 поступает в отстойник, где крупные частицы механических примесей выпадают. Пройдя через фильтрующий элемент, смазочный материал поступает в выходное отверстие Б. При помощи запорной иглы 9 отстой с механическими примесями сливают из корпуса фильтра.
Фильтр-отстойник П-208.05.25.25.000 сб
Фильтр-отстойник П-208.05.25.25.000 спецификация
Фильтр-отстойник П-208.05.25.25.000 3d сборка
Фильтр-отстойник П-208.05.25.25.000 чертежи
Прокладка П-208.05.25.25.001
Фильтрующий элемент 3П-208.05.25.25.002
Шайба П-208.05.25.25.003
Болт стяжной П-208.05.25.25.004
Крышка П-208.05.25.25.005
Прокладка П-208.05.25.25.006
Прокладка П-208.05.25.25.007
Корпус П-208.05.25.25.008
Игла запорная 3П-208.05.25.25.009
Фильтр-отстойник П-208.05.25.25.000 СКАЧАТЬ
|
| |
|
|
